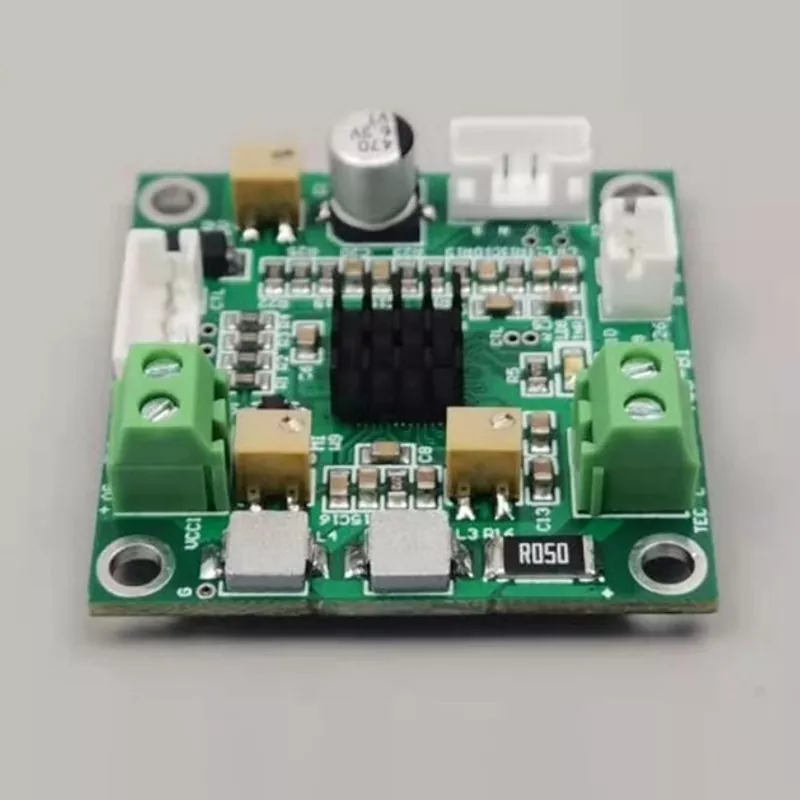

Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn

X-Meritan phát triển vật liệu nhiệt điện, bộ làm mát, linh kiện NTC và bộ điều khiển nhiệt độ để quản lý nhiệt bán dẫn. Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn kết hợp một bo mạch 34 mm x 20 mm nhỏ gọn với điều khiển PID chu kỳ ngắn, phản hồi nhiệt độ NTC 10K và điều khiển đầu ra TEC cho các vật thể vi mô có quán tính nhiệt thấp. Nó hoạt động ở điện áp 3.0V–5.0V DC, hỗ trợ dải nhiệt độ mặc định từ +10 đến +40 độ C và có nhiệt độ cài đặt mặc định tại nhà máy là 25 độ C. Nhiệt độ có thể được điều chỉnh thông qua chiết áp W9 hoặc đầu vào analog, với độ ổn định kiểm soát nhiệt độ được chỉ định là 0,001 độ C.

Các tính năng chính

Điều khiển PID chu kỳ ngắn

Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn sử dụng phương pháp phản hồi PID chu kỳ ngắn được thiết kế cho các vật thể vi mô có quán tính nhiệt thấp. Hành động khắc phục thường xuyên giúp bộ điều khiển phản ứng với những thay đổi về điều kiện nhiệt của đối tượng được điều khiển mà không cần dựa vào phản ứng nhiệt lớn hơn liên quan đến các hệ thống thông thường.

Cấu trúc bảng nhỏ gọn

Với kích thước chỉ 34mm x 20 mm và tổng chiều cao 15,5mm, ATC-M1 phù hợp với các cụm điều khiển nhiệt nhỏ gọn. Hệ số dạng nhỏ của nó đặc biệt phù hợp với các cấu trúc quang học, cảm biến và điện tử thu nhỏ nơi không gian bên trong có sẵn bị hạn chế.

Kiểm soát đầu ra TEC

Bộ điều khiển được thiết kế để hoạt động với các bộ phận làm mát bằng nhiệt điện. Dòng điện TEC tối đa của nó là 2,5A, trong khi điện áp TEC tối đa là 4,3V ở nguồn 5V hoặc 2,5V ở nguồn 3,3V. Các giới hạn được xác định này cung cấp cơ sở rõ ràng để khớp bộ điều khiển với hệ thống TEC liên quan.

Phản hồi nhiệt độ

Cảm biến NTC 10K được sử dụng để đo nhiệt độ và phản hồi. Độ ổn định kiểm soát nhiệt độ được chỉ định là 0,001 độ C, mang lại độ chính xác cần thiết cho các ứng dụng mà sự thay đổi nhiệt độ nhỏ có thể ảnh hưởng đến điều kiện vận hành của các bộ phận nhạy cảm với nhiệt độ.

Dữ liệu kỹ thuật

So sánh thiết kế

Lĩnh vực ứng dụng

1. Quang tử học: X-Meritan xác định các ứng dụng quang tử học bao gồm cả việc làm mát máy dò. Cấu trúc bộ điều khiển nhỏ gọn và chức năng phản hồi nhiệt độ cung cấp một bộ phận điều khiển phù hợp cho các cụm làm mát nhiệt điện nhỏ.

2. Viễn thông: Phạm vi ứng dụng của công ty bao gồm ổn định nhiệt và làm mát các bộ phận viễn thông. Việc điều chỉnh nhiệt độ chính xác có thể được tích hợp vào các kiến ​​trúc quản lý nhiệt nhỏ gọn.

3. Thiết bị y tế: X-Meritan liệt kê các bộ khuếch đại PCR và các ứng dụng liên quan đến nhiệt độ trong y học. Kiểm soát nhiệt độ là một phần quan trọng của hệ thống nơi điều kiện vận hành phụ thuộc vào môi trường nhiệt được kiểm soát.

4. Cảm biến hàng không vũ trụ: Các ứng dụng hàng không vũ trụ của công ty bao gồm cảm biến phát hiện băng, cảm biến thông lượng nhiệt và cảm biến hồng ngoại. Các bộ phận kiểm soát nhiệt nhỏ gọn có thể tạo thành một phần của hệ thống cảm biến nhạy cảm với nhiệt độ.

5. Điện tử ô tô: X-Meritan cũng xác định tính năng ổn định nhiệt cho LiDAR, AR và máy dò, mở rộng mức độ liên quan của điều khiển nhiệt điện nhỏ gọn với các ứng dụng cảm biến điện tử và ô tô. Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn có thể được xem xét cho các kiến ​​trúc quản lý nhiệt nhỏ gọn trong đó đối tượng được điều khiển có khối lượng nhiệt nhỏ.

Tích hợp hệ thống

1. Giới hạn về điện của TEC: Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn hoạt động trong phạm vi giá trị dòng điện và điện áp tối đa được chỉ định.

2. Phản hồi nhiệt độ: Đầu vào 10K NTC cung cấp đường dẫn phản hồi nhiệt độ cho hệ thống điều khiển.

3. Phạm vi nhiệt độ: Phạm vi kiểm soát nhiệt độ mặc định là +10 đến +40 độ C, với nhiệt độ cài đặt mặc định tại nhà máy là 25 độ C.

4. Cài đặt đầu ra: Điện áp đầu ra tối đa mặc định của nhà máy là 2,0V, trong khi dòng điện đầu ra tối đa mặc định của nhà máy là 1,0A.

5. Phương pháp điều chỉnh: Có thể thực hiện điều chỉnh nhiệt độ thông qua chiết áp W9 và đầu vào nhiệt độ analog cũng được hỗ trợ.

6. Cấu hình sản phẩm: Đối với các ứng dụng yêu cầu cấu hình khác, X-Meritan tuyên bố rằng sản phẩm có thể được sản xuất theo bản vẽ hoặc mẫu. Quy trình dịch vụ bao gồm giao tiếp ở giai đoạn đầu, xác nhận mẫu và sản xuất sau khi xác nhận.

Khả năng của X-Meritan

ATC-M1 là một phần trong danh mục công nghệ nhiệt điện của X-Meritan, bao gồm các vật liệu nhiệt điện, bộ làm mát nhiệt điện, cụm TEC, linh kiện NTC và bộ điều khiển nhiệt độ. Cấu trúc sản phẩm này kết nối bảng điều khiển nhiệt độ với các bộ phận nhiệt điện và bộ phận cảm biến được sử dụng trong các hệ thống quản lý nhiệt nhỏ gọn.

Chuỗi công nghệ nhiệt điện hoàn chỉnh

Khả năng của X-Meritan bao gồm phát triển vật liệu nhiệt điện, tùy chỉnh thành phần cốt lõi và thiết kế giải pháp tản nhiệt. Đối với ATC-M1, phạm vi kỹ thuật này liên quan trực tiếp đến điều khiển đầu ra TEC, phản hồi nhiệt độ NTC và các yêu cầu quản lý nhiệt của các tổ hợp quang học và điện tử nhỏ gọn.

5 lĩnh vực ứng dụng chính

X-Meritan báo cáo các ứng dụng trên năm lĩnh vực chính: truyền thông cáp quang, thiết bị y tế công nghiệp, điện tử ô tô thông minh, điện tử tiêu dùng và các tổ chức nghiên cứu. Các lĩnh vực ứng dụng này cung cấp nền tảng kỹ thuật liên quan cho ATC-M1, đặc biệt khi cần làm mát nhiệt điện nhỏ gọn và nhiệt độ vận hành được kiểm soát.

Hợp tác công ty Fortune 500

X-Meritan tuyên bố rằng họ hợp tác với các công ty Fortune 500 và một số phòng thí nghiệm trọng điểm quốc gia. Kinh nghiệm này có liên quan đến việc phát triển và ứng dụng các thành phần nhiệt điện và công nghệ kiểm soát nhiệt độ được sử dụng trong các hệ thống quản lý nhiệt và điện tử chuyên dụng.

Nhiều quy trình sản xuất

Các thiết bị sản xuất được X-Meritan liệt kê bao gồm lò nhúng thiếc, máy khuôn rung, máy hàn, lò nướng, máy phân phối, máy hàn kín tự động, thiết bị hàn nóng chảy lại và máy in hoàn toàn tự động. Các quy trình sản xuất này hỗ trợ sản xuất các bộ phận liên quan đến nhiệt điện và các sản phẩm kiểm soát nhiệt độ điện tử.

55% phân phối thị trường châu Âu

X-Meritan báo cáo rằng Châu Âu chiếm 55% phân phối thị trường quốc tế, trong khi Bắc Mỹ chiếm 15%, Đông Nam Á 15% và các thị trường khác 15%. Nền tảng ứng dụng quốc tế hỗ trợ kinh nghiệm của công ty trong việc cung cấp các sản phẩm nhiệt điện và quản lý nhiệt độ cho các môi trường kỹ thuật khác nhau.

6. Hỗ trợ giải pháp tản nhiệt tích hợp

Ngoài các bộ phận kiểm soát nhiệt độ riêng lẻ, X-Meritan còn cung cấp hỗ trợ thiết kế giải pháp tản nhiệt và lựa chọn sản phẩm. Điều này cho phép xem xét Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn cùng với các yêu cầu về bộ làm mát nhiệt điện, thành phần NTC và quản lý nhiệt tương ứng thay vì như một bảng điều khiển biệt lập.

Câu hỏi thường gặp

Hỏi: ATC-M1 sử dụng loại cảm biến nhiệt độ nào?

Trả lời: Nó sử dụng cảm biến nhiệt độ 10K NTC để đo nhiệt độ và phản hồi.

Q: Độ ổn định kiểm soát nhiệt độ là gì?

A: Độ ổn định kiểm soát nhiệt độ được chỉ định là 0,001 độ C.

Hỏi: Dòng điện TEC tối đa là bao nhiêu?

A: Dòng điện TEC tối đa là 2,5A.

Q: Kích thước của bộ điều khiển là bao nhiêu?

Đáp: Bộ điều khiển nhiệt độ ATC-M1 với PID chu kỳ ngắn có kích thước bo mạch là 34 mm x 20 mm, với tổng chiều cao là 15,5 mm.

Hỏi: Cài đặt nhiệt độ mặc định là gì?

Trả lời: Nhiệt độ cài đặt mặc định của nhà sản xuất là 25 độ C, với phạm vi điều khiển mặc định là +10 đến +40 độ C.

Hỏi: X-Meritan có thể phát triển sản phẩm theo bản vẽ hoặc mẫu không?

Đ: Vâng. X-Meritan tuyên bố có thể sản xuất sản phẩm theo bản vẽ hoặc mẫu, có xác nhận mẫu trước khi sản xuất.
