Hệ thống LiDAR trên xe tự hành hoặc bộ cảm biến bên đường phải hoạt động đáng tin cậy trong phạm vi nhiệt độ có thể kéo dài từ -40°C vào mùa đông đến +85°C dưới ánh nắng trực tiếp vào mùa hè. Bên trong vỏ, các điốt laser, bộ tách sóng quang và các bộ phận quang học rất nhạy cảm với nhiệt độ. Một sự dịch chuyển chỉ một vài độ có thể làm thay đổi bước sóng phát xạ của tia laser, làm giảm tỷ lệ tín hiệu trên tạp âm của máy dò và làm sai lệch sự căn chỉnh quang học. Kết quả là sự suy giảm độ chính xác của phạm vi và chất lượng đám mây điểm. Đối với kỹ sư mua sắm chỉ định các thành phần quản lý nhiệt, câu hỏi không phải là liệu có cần kiểm soát nhiệt độ hay không mà là công nghệ nào có thể cung cấp điều đó trong các hạn chế về kích thước, công suất và độ tin cậy của hệ thống LiDAR.Máy làm mát nhiệt điệnđã nổi lên như một giải pháp ưu tiên cho nhiều thách thức này.
Hướng dẫn này được viết cho người mua và kỹ sư thiết kế, những người cần hiểu cách Bộ làm mát nhiệt điện giải quyết các thách thức kiểm soát nhiệt độ trong hệ thống LiDAR. Chúng tôi sẽ đề cập đến những thách thức cụ thể về nhiệt trong LiDAR, nguyên lý hoạt động của bộ làm mát nhiệt điện, các thông số kỹ thuật chính cần đánh giá, những cân nhắc tích hợp và tiêu chí để lựa chọn nhà cung cấp. Chúng tôi cũng sẽ cung cấp thông số chi tiết sản phẩm từ nhà máy của chúng tôi tạiCông ty TNHH Công nghệ Phúc Châu X-MeritanCho dù bạn đang phát triển hệ thống LiDAR cho các ứng dụng ô tô, công nghiệp hay bản đồ, hướng dẫn này sẽ giúp bạn chọn bộ làm mát nhiệt điện phù hợp với yêu cầu quản lý nhiệt của mình.
Hệ thống LiDAR đưa ra một loạt các thách thức về nhiệt độc đáo, khác với các thách thức của các hệ thống điện tử khác. Thử thách đầu tiên là độ nhạy của diode laser. Bước sóng phát xạ của diode laser thay đổi theo nhiệt độ với tốc độ khoảng 0,3 nm/°C. Đối với hệ thống LiDAR sử dụng bộ lọc quang băng hẹp hoặc phát hiện nhạy cảm với bước sóng, sự lệch này có thể gây ra sự không khớp giữa bước sóng laser và băng thông của bộ lọc, làm giảm cường độ tín hiệu và phạm vi phát hiện. Thách thức thứ hai là nhiễu nhiệt của bộ tách sóng quang. Dòng tối và công suất tương đương nhiễu của máy dò tăng theo nhiệt độ, làm giảm tỷ lệ tín hiệu trên tạp âm và độ chính xác của phép đo khoảng cách. Thử thách thứ ba là sự giãn nở nhiệt của băng ghế quang. Các bộ phận quang học được gắn trên một băng ghế chung và nếu băng ghế này giãn nở hoặc co lại theo nhiệt độ thì sự căn chỉnh của tia laser, máy dò và quang học quét có thể dịch chuyển, gây ra lỗi định vị. Bảng dưới đây tóm tắt những thách thức này và ảnh hưởng của chúng.
| Thử thách | Nguồn | Ảnh hưởng đến hiệu suất LiDAR |
| Sự trôi dạt bước sóng laser | Hệ số nhiệt độ diode laser | Giảm cường độ tín hiệu, mất phạm vi |
| Tăng tiếng ồn của máy dò | Nhiễu nhiệt trong bộ tách sóng quang | SNR thấp hơn, độ chính xác giảm |
| Mở rộng băng ghế quang học | Sự giãn nở nhiệt của vật liệu lắp đặt | Sai lệch, lỗi trỏ |
| Nhiệt độ môi trường xung quanh cực cao | Môi trường hoạt động | Lỗi hệ thống hoặc hiệu suất bị suy giảm |
| Mật độ tản nhiệt | Bao vây nhỏ gọn | Điểm nóng cục bộ, độ dốc nhiệt |
Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi sản xuất Máy làm mát nhiệt điện được thiết kế đặc biệt để giải quyết những thách thức này. Chúng tôi hiểu các yêu cầu về nhiệt của hệ thống LiDAR và chúng tôi làm việc với khách hàng của mình để chọn bộ làm mát phù hợp với công suất laser, loại máy dò và điều kiện môi trường cụ thể của họ.

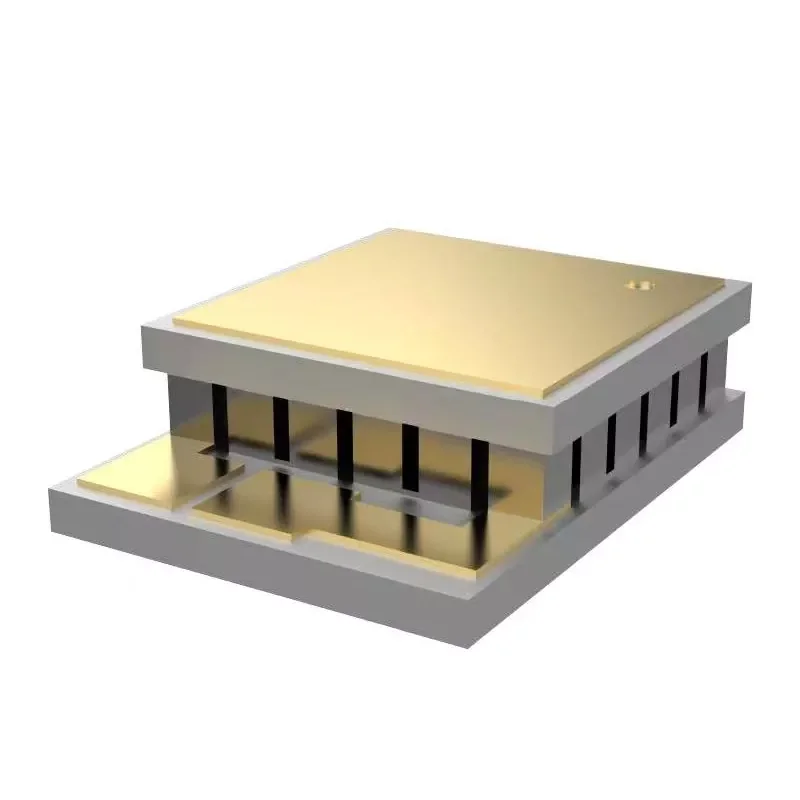

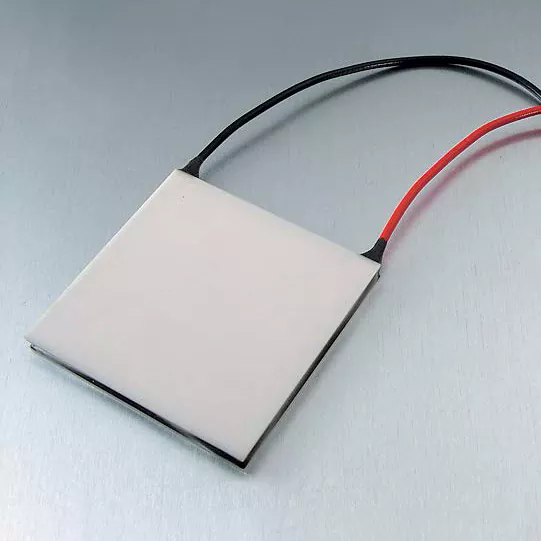

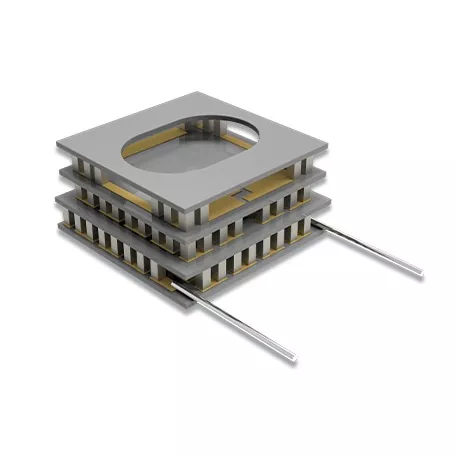

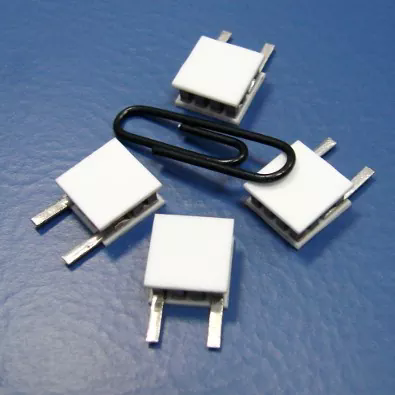

Bộ làm mát nhiệt điện là một máy bơm nhiệt trạng thái rắn sử dụng hiệu ứng Peltier để truyền nhiệt từ bên này sang bên kia của thiết bị khi có dòng điện một chiều chạy vào. Thiết bị này bao gồm một loạt các viên bán dẫn, điển hình là bismuth Telluride, được kẹp giữa hai chất nền gốm. Khi dòng điện chạy qua, một bên trở nên lạnh (phía lạnh) và bên kia trở nên nóng (phía nóng). Nhiệt được hấp thụ ở phía lạnh và thoát ra ở phía nóng, nơi nó bị tiêu tán bởi một bộ tản nhiệt. Đảo ngược dòng điện sẽ đảo ngược hướng truyền nhiệt, cho phép sử dụng cùng một thiết bị cho cả làm mát và sưởi ấm. Điều khiển hai chiều này là lợi thế chính cho các hệ thống LiDAR phải hoạt động trong cả môi trường nóng và lạnh. Bảng dưới đây so sánh máy làm mát nhiệt điện với các công nghệ làm mát khác.
| Công nghệ | Làm mát/Sưởi ấm | Kích cỡ | Độ chính xác | Độ tin cậy | Tiếng ồn/Rung |
| Máy làm mát nhiệt điện | Cả hai | Nhỏ gọn | Cao (+/- 0,1°C) | Cao (trạng thái rắn) | Không có |
| Dựa trên máy nén | Cả hai | Lớn | Vừa phải | Trung bình (bộ phận chuyển động) | Cao |
| Dựa trên người hâm mộ | Chỉ làm mát | Vừa phải | Thấp | Trung bình (mòn vòng bi) | Vừa phải |
| Ống dẫn nhiệt | Chỉ làm mát | Nhỏ gọn | Thấp | Cao | Không có |
Tại nhà máy của chúng tôi, chúng tôi thiết kế Bộ làm mát nhiệt điện để đáp ứng các yêu cầu khắt khe của hệ thống LiDAR. Chúng tôi sử dụng viên bismut Telluride hiệu suất cao và chất nền gốm tiên tiến để đạt được công suất làm mát cao trong một không gian nhỏ gọn. Bộ làm mát của chúng tôi có sẵn cảm biến nhiệt độ tích hợp và thiết bị điện tử điều khiển, cho phép ổn định nhiệt độ chính xác của diode laser và máy dò.
Khi chọn Bộ làm mát nhiệt điện cho hệ thống LiDAR, người mua nên đánh giá một số thông số kỹ thuật chính. Công suất làm mát (Qc) xác định lượng nhiệt mà bộ làm mát có thể loại bỏ ở một mức chênh lệch nhiệt độ nhất định. Đối với các ứng dụng LiDAR, công suất làm mát phải đủ để xử lý tải nhiệt từ diode laser, máy dò và bất kỳ bộ phận sinh nhiệt nào khác. Chênh lệch nhiệt độ tối đa (ΔTmax) xác định chênh lệch nhiệt độ tối đa mà bộ làm mát có thể đạt được giữa mặt lạnh và mặt nóng. Xếp hạng hiện tại và điện áp xác định các yêu cầu cung cấp điện. Diện tích và độ dày xác định các hạn chế tích hợp. Hệ số hiệu suất (COP) quyết định hiệu quả của bộ làm mát. Bảng dưới đây tóm tắt các thông số kỹ thuật này.
| Đặc điểm kỹ thuật | Phạm vi điển hình cho LiDAR | Tầm quan trọng |
| Công suất làm lạnh (Qc) | 5 W - 50 W | Phải vượt quá tổng tải nhiệt |
| Chênh lệch nhiệt độ tối đa (ΔTmax) | 65°C - 75°C | Xác định khả năng làm mát |
| Hiện tại (Imax) | 2 A - 8 A | Xác định nguồn điện |
| Điện áp (Vmax) | 5V - 24V | Xác định nguồn điện |
| Dấu chân | 10x10mm đến 40x40mm | Xác định sự tích hợp |
| độ dày | 2 mm - 6 mm | Xác định sự tích hợp |
| Hệ số hiệu suất (COP) | 0,3 - 0,6 | Xác định hiệu suất năng lượng |
Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi cung cấp nhiều loại Máy làm mát nhiệt điện với công suất làm mát, diện tích và định mức điện áp khác nhau. Chúng tôi có thể giúp khách hàng chọn bộ làm mát phù hợp với yêu cầu nhiệt LiDAR cụ thể của họ. Đội ngũ kỹ thuật của chúng tôi cũng có thể cung cấp hỗ trợ thiết kế và mô phỏng nhiệt để đảm bảo rằng bộ làm mát được tích hợp đúng cách vào vỏ LiDAR.
Hiệu suất của Bộ làm mát nhiệt điện trong hệ thống LiDAR không chỉ phụ thuộc vào bản thân bộ làm mát mà còn phụ thuộc vào cách nó được tích hợp. Một số yếu tố có thể ảnh hưởng đến hiệu suất. Đầu tiên là giao diện nhiệt giữa bộ làm mát và diode hoặc máy dò laser. Bề mặt tiếp xúc nhiệt kém, chẳng hạn như khớp khô hoặc bề mặt không bằng phẳng, có thể làm tăng khả năng chịu nhiệt và giảm hiệu quả làm mát. Thứ hai là thiết kế tản nhiệt. Mặt nóng của bộ làm mát phải có khả năng tản nhiệt ra môi trường xung quanh. Nếu tản nhiệt có kích thước nhỏ hoặc luồng không khí không đủ, nhiệt độ phía nóng sẽ tăng lên, làm giảm khả năng làm mát và có khả năng khiến bộ làm mát quá nóng. Thứ ba là sự cách ly nhiệt của mặt lạnh. Mặt lạnh phải được cách ly với môi trường xung quanh để tránh rò rỉ nhiệt làm giảm hiệu quả làm mát. Bảng dưới đây tóm tắt các yếu tố tích hợp này.
| Yếu tố tích hợp | Ảnh hưởng đến hiệu suất | Giảm nhẹ |
| Vật liệu giao diện nhiệt | Giao diện kém làm tăng khả năng chịu nhiệt | Sử dụng mỡ hoặc miếng đệm nhiệt có độ dẫn điện cao |
| Thiết kế tản nhiệt | Tản nhiệt không đủ làm giảm khả năng làm mát | Kích thước tản nhiệt cho tải nhiệt tối đa |
| Luồng khí | Luồng khí kém làm tăng nhiệt độ bên nóng | Đảm bảo thông gió đầy đủ hoặc không khí cưỡng bức |
| Cách ly mặt lạnh | Rò rỉ nhiệt làm giảm hiệu quả làm mát | Sử dụng vật liệu cách nhiệt xung quanh mặt lạnh |
| Sự ngưng tụ | Độ ẩm có thể hình thành trên bề mặt lạnh | Sử dụng vỏ bọc kín hoặc chất hút ẩm |
Tại nhà máy của chúng tôi, chúng tôi cung cấp hỗ trợ kỹ thuật để giúp khách hàng tích hợp Bộ làm mát nhiệt điện vào hệ thống LiDAR của họ. Chúng tôi có thể đề xuất các vật liệu giao diện nhiệt, thiết kế tản nhiệt và phương pháp bịt kín để đảm bảo hiệu suất tối ưu. Mục tiêu của chúng tôi là giúp khách hàng đạt được sự ổn định nhiệt độ mà hệ thống LiDAR của họ yêu cầu.
Việc đánh giá một nhà cung cấp Bộ làm mát nhiệt điện cho các ứng dụng LiDAR đòi hỏi phải tập trung vào khả năng thiết kế nhiệt, chất lượng sản xuất, thử nghiệm và hỗ trợ ứng dụng. Nhà cung cấp phải có khả năng thiết kế và sản xuất bộ làm mát theo các thông số kỹ thuật cần thiết, bao gồm cả kích thước tùy chỉnh và định mức điện áp. Chất lượng sản xuất phải nhất quán, có dung sai chặt chẽ về vị trí đặt viên và độ phẳng của gốm. Nhà cung cấp nên kiểm tra từng bộ làm mát để biết công suất làm mát, ΔTmax và dòng điện rò rỉ. Và nhà cung cấp nên cung cấp hỗ trợ ứng dụng, bao gồm hướng dẫn tích hợp và mô phỏng nhiệt. Bảng dưới đây tóm tắt các tiêu chí đánh giá này.
| Tiêu chí đánh giá | Những gì cần tìm | Tại sao nó quan trọng |
| Khả năng thiết kế nhiệt | Thiết kế tùy chỉnh, mô phỏng nhiệt | Đảm bảo hiệu suất tối ưu cho ứng dụng |
| Chất lượng sản xuất | Vị trí viên chính xác, độ phẳng gốm | Đảm bảo hiệu suất và độ tin cậy nhất quán |
| Kiểm tra | Công suất làm mát, ΔTmax, dòng rò | Đảm bảo máy làm mát đáp ứng các thông số kỹ thuật |
| Hỗ trợ ứng dụng | Hướng dẫn tích hợp, mô phỏng nhiệt | Giúp đạt được hiệu suất hệ thống tối ưu |
Tại X-Meritan, nhà máy của chúng tôi đã sản xuất Máy làm mát nhiệt điện trong hơn một thập kỷ. Chúng tôi có nhiều kinh nghiệm trong thiết kế và sản xuất nhiệt. Chúng tôi kiểm tra từng máy làm mát trước khi giao hàng và cung cấp hỗ trợ kỹ thuật cho khách hàng. Chúng tôi mời bạn đánh giá chúng tôi dựa trên các tiêu chí này và coi chúng tôi là đối tác của bạn về bộ làm mát nhiệt điện LiDAR.
Bảng sau đây cung cấp các thông số sản phẩm chính cho Bộ làm mát nhiệt điện của chúng tôi. Những bộ làm mát này được thiết kế cho hệ thống LiDAR và các ứng dụng quản lý nhiệt chính xác khác. Nhà máy của chúng tôi cũng có thể sản xuất máy làm mát tùy chỉnh để đáp ứng các yêu cầu cụ thể.
| tham số | Phạm vi đặc điểm kỹ thuật | Ghi chú |
| Công suất làm lạnh (Qc) | 5 W - 50 W | Ở ΔT = 0°C |
| Chênh lệch nhiệt độ tối đa (ΔTmax) | 65°C - 75°C | Tại Qc = 0 W |
| Hiện tại (Imax) | 2 A - 8 A | Được chọn để cung cấp điện |
| Điện áp (Vmax) | 5V - 24V | Được chọn để cung cấp điện |
| Dấu chân | 10x10mm đến 40x40mm | Kích thước tùy chỉnh có sẵn |
| độ dày | 2 mm - 6 mm | Đã chọn để tích hợp |
| Chất liệu gốm sứ | Nhôm (Al2O3) | Tiêu chuẩn |
| Vật liệu viên | Bitmut Telluride (Bi2Te3) | Hiệu suất cao |
| Nhiệt độ hoạt động | -40°C đến +85°C | Đã chọn cho môi trường |
| Tùy chọn tích hợp | Cảm biến, điều khiển điện tử | Tùy chọn tùy chỉnh có sẵn |
| MOQ | 100 miếng | Có thể thương lượng cho các đơn đặt hàng lớn |
| Thời gian dẫn | 2 - 4 tuần | Phụ thuộc vào số lượng và tùy biến |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Bộ làm mát nhiệt điện để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh công suất làm mát, diện tích, điện áp và các tùy chọn tích hợp để phù hợp với yêu cầu cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm kiểm tra nguyên liệu thô, kiểm tra trong quá trình và kiểm tra lần cuối trước khi vận chuyển. Mục tiêu của chúng tôi là cung cấp cho khách hàng Bộ làm mát nhiệt điện chất lượng cao đáp ứng nhu cầu quản lý nhiệt LiDAR của họ.
Câu hỏi 1: Máy làm mát nhiệt điện có thể vừa làm mát vừa làm nóng hệ thống LiDAR được không?
Trả lời: Có, Máy làm mát nhiệt điện vừa có thể làm mát vừa sưởi ấm. Bằng cách đảo ngược cực tính của dòng điện một chiều, hướng truyền nhiệt sẽ bị đảo ngược. Điều này cho phép bộ làm mát tương tự làm nóng diode laser trong môi trường lạnh và làm mát nó trong môi trường nóng. Khả năng hai chiều này rất cần thiết cho các hệ thống LiDAR phải hoạt động trong phạm vi nhiệt độ rộng. Tại Fuzhou X-Meritan Technology Co., Ltd., máy làm mát của chúng tôi được thiết kế để hoạt động hai chiều.
Câu hỏi 2: Máy làm mát nhiệt điện tiêu thụ bao nhiêu điện năng trong hệ thống LiDAR?
Trả lời: Mức tiêu thụ điện năng phụ thuộc vào công suất làm mát, chênh lệch nhiệt độ và COP. Một bộ làm mát nhiệt điện điển hình cho LiDAR có thể tiêu thụ từ 5 đến 20 watt. COP thường là 0,3 đến 0,6, nghĩa là cứ mỗi watt nhiệt được loại bỏ, bộ làm mát sẽ tiêu thụ 1,7 đến 3,3 watt điện năng. Việc tiêu thụ điện năng phải được xem xét trong ngân sách năng lượng tổng thể của hệ thống.
Câu hỏi 3: Độ ổn định nhiệt độ điển hình có thể đạt được với bộ làm mát nhiệt điện là gì?
Trả lời: Với vòng điều khiển được thiết kế phù hợp, Bộ làm mát nhiệt điện có thể đạt được độ ổn định nhiệt độ +/- 0,1°C hoặc cao hơn. Mức độ chính xác này rất cần thiết đối với các hệ thống LiDAR yêu cầu hiệu suất của máy dò và bước sóng laser ổn định. Độ ổn định phụ thuộc vào chất lượng của cảm biến nhiệt độ, thiết bị điện tử điều khiển và thiết kế nhiệt của hệ thống.
Câu hỏi 4: Bộ làm mát nhiệt điện có thể được sử dụng trong hệ thống LiDAR ô tô không?
Trả lời: Có, Bộ làm mát nhiệt điện được sử dụng trong hệ thống LiDAR trên ô tô. Chúng phải đáp ứng các yêu cầu của ô tô về độ rung, sốc và nhiệt độ. Tại nhà máy của chúng tôi, chúng tôi cung cấp các máy làm mát đã được thử nghiệm theo tiêu chuẩn ô tô, bao gồm cả độ rung và sốc nhiệt. Chúng tôi cũng có thể cung cấp thiết bị điện tử điều khiển đạt tiêu chuẩn AEC-Q100 cho các ứng dụng ô tô.
Câu hỏi 5: Làm cách nào để chọn bộ làm mát nhiệt điện phù hợp cho hệ thống LiDAR của tôi?
Trả lời: Để chọn Bộ làm mát nhiệt điện phù hợp, bạn cần xác định tổng tải nhiệt, chênh lệch nhiệt độ cần thiết, nguồn điện sẵn có và các hạn chế tích hợp. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn tính toán các yêu cầu này và chọn bộ làm mát tối ưu cho ứng dụng của bạn. Chúng tôi cũng cung cấp hỗ trợ mô phỏng nhiệt để xác minh thiết kế trước khi tạo nguyên mẫu.
Các hệ thống LiDAR đặt ra những thách thức đáng kể về kiểm soát nhiệt độ, từ độ trôi bước sóng laser và nhiễu của máy dò cho đến hiện tượng sai lệch quang học và các điều kiện khắc nghiệt của môi trường xung quanh. Bộ làm mát nhiệt điện giải quyết những thách thức này bằng khả năng kiểm soát nhiệt độ ở trạng thái rắn, chính xác, hai chiều trong một gói nhỏ gọn và đáng tin cậy. Đối với các kỹ sư mua sắm và nhóm thiết kế, việc hiểu rõ những thách thức về nhiệt, thông số kỹ thuật của bộ làm mát và những cân nhắc về tích hợp là điều cần thiết để lựa chọn giải pháp phù hợp. Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi có chuyên môn và khả năng sản xuất Bộ làm mát nhiệt điện đáp ứng các yêu cầu khắt khe của hệ thống LiDAR. Chúng tôi hợp tác chặt chẽ với khách hàng để chọn máy làm mát phù hợp và đảm bảo tích hợp thành công.
Cho dù bạn đang phát triển LiDAR cho xe tự hành, tự động hóa công nghiệp hay ứng dụng bản đồ, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các nhà phát triển hệ thống LiDAR trên toàn thế giới.
Liên hệ với Công ty TNHH Công nghệ Fuzhou X-Meritan ngay hôm nayđể thảo luận về các yêu cầu của Bộ làm mát nhiệt điện LiDAR và khám phá cách các sản phẩm của chúng tôi có thể đảm bảo độ ổn định nhiệt mà hệ thống của bạn cần.
