X-meritanlà nhà sản xuất và cung cấp Trung Quốc chuyên về các giải pháp làm mát nhiệt điện. Chúng tôi cung cấp một loạt cácBộ điều khiển nhiệt độ cho Bộ làm mát Micro TE được thiết kế cho mô-đun Micro-TECnhỏ gọnbộ làm mát nhiệt điện được sử dụng trong các ứng dụng yêu cầu điều chỉnh nhiệt độ chính xác. Bộ điều khiển của chúng tôi quản lý dòng điện để cho phép cả làm mát và sưởi ấm, giữ các đối tượng mục tiêu ở nhiệt độ điểm đặt ổn định. Những sản phẩm này phục vụ truyền thông quang học, thiết bị sinh học và y tế, điện tử tiêu dùng và lĩnh vực ô tô/hàng không vũ trụ. Tất cả các bộ điều khiển đều được thiết kế và sản xuất theo hệ thống chất lượng nội bộ của chúng tôi, với các tùy chọn tùy chỉnh có sẵn cho các thông số điện, kích thước vật lý, giao thức truyền thông và khả năng thích ứng với môi trường.
Bộ điều khiển nhiệt độ cho Bộ làm mát Micro TE điều chỉnh dòng điện chạy qua bộ làm mát nhiệt điện để ổn định nhiệt độ ở giá trị mong muốn. Nó liên tục theo dõi nhiệt độ của đối tượng mục tiêu và điều chỉnh dòng điện đầu ra dựa trên chênh lệch nhiệt độ và đảo ngược hướng để chuyển đổi giữa chế độ sưởi và làm mát, đồng thời thay đổi cường độ để kiểm soát cường độ.
Phân cực hiện tại có thể đảo ngược, cho phép TEC chuyển đổi giữa chế độ làm mát và sưởi ấm. Dành cho các ứng dụng như PCR yêu cầu chu kỳ nhiệt xen kẽ.
Vòng phản hồi bên trong liên tục đọc nhiệt độ thực tế của đối tượng mục tiêu, so sánh nó với điểm đặt và tự động điều chỉnh đầu ra cho đến khi nhiệt độ ổn định. Không cần can thiệp thủ công.
Dòng điện và điện áp đầu ra có thể được cấu hình theo thông số kỹ thuật của TEC đang được điều khiển, bao gồm dải công suất từ miliwatt đến hàng trăm watt.
|
Tùy chọn tùy chỉnh |
Nội dung cốt lõi |
|
Thông số điện |
Kết hợp điện áp đầu vào và dòng điện/điện áp đầu ra |
|
Kích thước vật lý và giao diện |
Hệ số dạng PCB, vị trí và loại đầu nối |
|
Hiệu suất kiểm soát nhiệt độ |
Kiểm soát độ chính xác và phạm vi nhiệt độ hoạt động |
|
Giao thức truyền thông và điều khiển |
Tùy chỉnh giao diện truyền thông và bộ lệnh |
|
Khả năng tương thích cảm biến |
Hỗ trợ các loại cảm biến nhiệt độ khác nhau |
|
Khả năng thích ứng môi trường |
Độ bền cao cho các môi trường hoạt động cụ thể |
|
Yếu tố hình thức sản phẩm |
Giải pháp chip đơn so với tùy chỉnh mẫu sản phẩm mô-đun |
Ổn định bước sóng laser (chẳng hạn như laser DFB). Sự thay đổi nhiệt độ ảnh hưởng đến bước sóng laser, ngăn ngừa nhiễu xuyên âm tín hiệu do chênh lệch nhiệt độ.
Được sử dụng trong các thiết bị PCR và các thiết bị tương tự. Phản ứng PCR đòi hỏi các điều kiện nhiệt độ cụ thể, nên cần phải thực hiện chu trình nhiệt chính xác.
Cung cấp khả năng làm mát chính xác cục bộ cho các chip hiệu suất cao (chẳng hạn như GPU). Ngăn chặn chip quá nóng khi tải nặng, nếu không sẽ gây ra tình trạng tắc nghẽn và ảnh hưởng đến trải nghiệm người dùng.
Ổn định hiệu suất của các cảm biến chính xác như LiDAR. Ngăn chặn hiện tượng lệch kết quả đọc của cảm biến do thay đổi nhiệt độ môi trường, giữ cho các phép đo luôn chính xác.
Có, miễn là định mức dòng điện và điện áp đầu ra của bộ điều khiển vượt quá Imax và Vmax của TEC. Việc chọn bộ điều khiển có đủ khoảng trống cho phép cùng một bộ điều khiển điều khiển nhiều mô hình TEC trên các dòng sản phẩm khác nhau.
Độ ổn định phụ thuộc vào thuật toán điều khiển và độ phân giải của cảm biến. Với vòng lặp PID được điều chỉnh phù hợp và ADC có độ phân giải cao, có thể đạt được ±0,01°C hoặc cao hơn cho nhiều ứng dụng quang học và phòng thí nghiệm.
Điều khiển điện áp analog, đầu vào PLC, I²C, SPI, UART và USB có sẵn tùy thuộc vào kiểu máy. Chỉ định các yêu cầu tích hợp hệ thống máy chủ của bạn và chúng tôi có thể đề xuất giao diện phù hợp.
Đúng. Chúng tôi hỗ trợ tùy chỉnh OEM các tham số điều khiển, phạm vi đầu ra, lựa chọn giao diện và hệ số dạng. Chúng tôi tuân theo quy trình phát triển dựa trên mẫu: thảo luận sơ bộ → sản xuất mẫu → xác nhận của khách hàng → sản xuất hàng loạt.
|

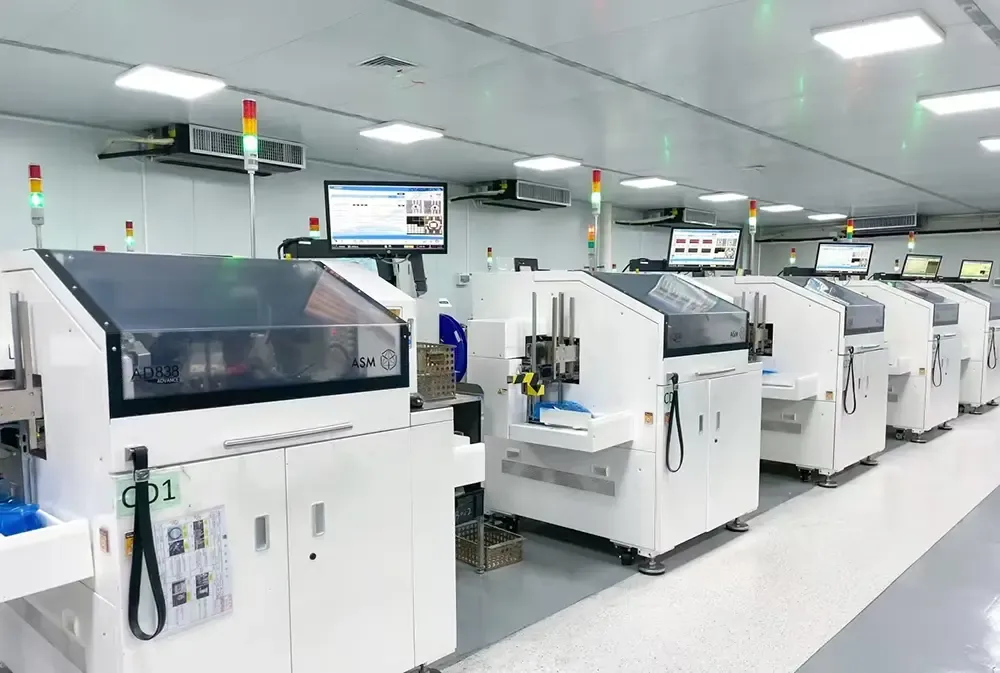

Thiết bị |
Sự miêu tả |
|
Lò nhúng thiếc |
Việc đóng hộp trước các thành phần giúp cải thiện khả năng hàn và ngăn chặn quá trình oxy hóa |
|
Máy đúc rung |
Loại bỏ bọt khí và phân bố đồng đều vật liệu đóng gói trong quá trình đổ bầu hoặc đúc khuôn |
|
Máy hàn |
Hàn điểm hoặc siêu âm cho dây dẫn bên trong, dây cặp nhiệt điện và thiết bị đầu cuối mô-đun |
|
Lò nướng |
Sấy khô, làm nóng trước và xử lý chất kết dính và chất phủ |
|
máy in phun |
In dấu nhận dạng, số model và mã lô để truy xuất nguồn gốc |
|
Máy pha chế |
Ứng dụng chính xác của vật liệu giao diện nhiệt, chất kết dính hoặc chất đóng gói |
|
Máy niêm phong tự động |
Niêm phong kín các mô-đun hoặc gói hàng để ngăn chặn sự xâm nhập của hơi ẩm và chất gây ô nhiễm |
|
Máy cắt |
Cắt theo kích thước của chất nền gốm, PCB hoặc khung chì |
|
Máy đông đặc |
Tăng tốc độ đóng rắn hoặc làm cứng nhựa và hợp chất bầu |
|
Hệ thống hàn Reflow |
Hàn SMT các bộ phận gắn trên bề mặt theo cấu hình nhiệt độ được kiểm soát |
|
Máy in hoàn toàn tự động |
In chất hàn hoặc chất kết dính dẫn điện có độ chính xác cao trước khi lắp đặt linh kiện |
