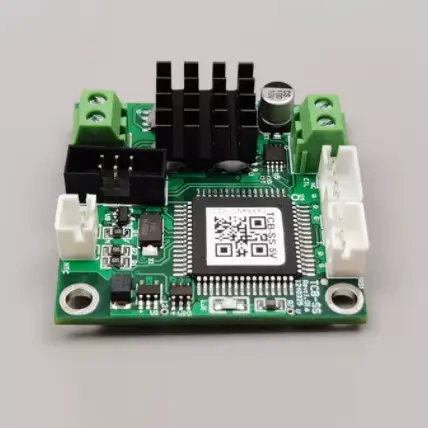

X-Meritan sản xuất Bộ điều khiển nhiệt độ TCB-SS với kích thước siêu nhỏ gọn và được thiết kế cho các ứng dụng Micro TEC, trong đó không gian bo mạch, độ ổn định nhiệt độ và đầu ra TEC được kiểm soát cần phải được xem xét cùng nhau. TCB-SS tích hợp cảm biến nhiệt độ và điều khiển TEC trên một bảng điều khiển nhỏ, cho phép điều chỉnh Micro TEC thông qua vòng điều khiển nhiệt độ dựa trên phản hồi.
Bộ điều khiển được thiết kế theo định dạng bo mạch nhỏ gọn thay vì kiến trúc điều khiển nhiệt độ cho mục đích chung. Nó sử dụng cảm biến NTC 10K làm đầu vào cảm biến nhiệt độ mặc định và hỗ trợ điện áp TEC mặc định là 4,5V với dòng điện TEC tối đa là 3A, giúp bo mạch phù hợp với các hệ thống quản lý nhiệt thu nhỏ.
|
Điện áp cung cấp bảng mạch (DC) |
5V ±10% |
|
Hiệu suất đầu ra |
>94% |
|
điện áp TEC |
4.5V (mặc định) |
|
TEC hiện tại |
3A (tối đa) |
|
Cảm biến điều khiển nhiệt độ |
10K NTC (giá trị B mặc định: 3950) |
|
Độ chính xác kiểm soát nhiệt độ |
0,01° |
|
Đặt độ chính xác nhiệt độ |
0,01° |
|
Phạm vi đo kiểm soát nhiệt độ |
-60°C đến +170°C |
|
Kiểm soát phạm vi nhiệt độ |
-20°C đến +100°C |
|
Cài đặt mặc định của nhà máy |
25°C |
10K NTC phát hiện sự thay đổi nhiệt độ và gửi tín hiệu đến bộ điều khiển.
Bộ điều khiển so sánh nhiệt độ đo được với giá trị mục tiêu và điều chỉnh đầu ra Micro TEC thông qua điều khiển PID.
Đầu ra liên tục điều chỉnh bộ truyền động TEC trong quá trình vận hành thay vì chỉ dựa vào công tắc bật/tắt đơn giản.
Với kích thước 4 cm × 4 cm × 1,28 cm, Bộ điều khiển nhiệt độ TCB-SS với kích thước siêu nhỏ gọn và được thiết kế cho Micro TEC được thiết kế cho các hệ thống Micro TEC có không gian lắp đặt hạn chế.
Bộ điều khiển cung cấp độ chính xác kiểm soát nhiệt độ 0,01°C và độ chính xác cài đặt nhiệt độ 0,01°C để điều chỉnh nhiệt chính xác.
Với hiệu suất đầu ra trên 94%, bộ điều khiển cung cấp khả năng điều khiển TEC hiệu quả trong các hệ thống kiểm soát nhiệt độ nhỏ gọn.
Điện áp TEC mặc định là 4,5V, với dòng điện TEC tối đa là 3A, dành cho các ứng dụng Micro TEC tương thích.
Cảm biến mặc định là NTC 10K với giá trị B là 3950, cung cấp phản hồi nhiệt độ cho vòng điều khiển.
Phạm vi đo kiểm soát nhiệt độ là -60°C đến +170°C, trong khi phạm vi nhiệt độ kiểm soát được chỉ định là -20°C đến +100°C.
Các chức năng tích hợp bao gồm quá dòng, quá điện áp, giới hạn nhiệt độ và phát hiện hở mạch/ngắn mạch TEC để giám sát bộ điều khiển và TEC được kết nối trong quá trình vận hành.
|
Mục |
Cấu hình tiêu chuẩn |
|
Loại TEC |
Micro TEC |
|
Điện áp TEC |
Mặc định 4.5V |
|
TEC hiện tại |
Tối đa 3A |
|
Cảm biến nhiệt độ |
10K NTC |
|
Giá trị B NTC |
3950 Mặc định |
|
Cung cấp bảng |
5V ±10% DC |
|
Phạm vi kiểm soát |
-20°C đến +100°C |
Trước khi tích hợp, các yêu cầu về điện của TEC, đặc tính NTC, nhiệt độ mục tiêu và nguồn cung cấp bo mạch phải được kiểm tra theo thông số kỹ thuật của bộ điều khiển.
Bộ điều khiển nhiệt độ TCB-SS với kích thước siêu nhỏ gọn và được thiết kế cho Micro TEC cung cấp khả năng kiểm soát nhiệt độ nhỏ gọn cho các mô-đun quang học yêu cầu điều kiện nhiệt ổn định.
Nó có thể điều khiển Micro TEC tương thích để điều chỉnh nhiệt độ của điốt laser trong các hệ thống quang học nhỏ gọn.
Bộ điều khiển nhỏ gọn phù hợp với các thiết bị thí nghiệm yêu cầu điều chỉnh nhiệt độ dựa trên Micro TEC trong không gian lắp đặt hạn chế.
TCB-SS hỗ trợ kiểm soát nhiệt độ trong các thiết bị chẩn đoán nhỏ gọn trong đó kích thước bảng mạch và khả năng điều chỉnh nhiệt là những yếu tố thiết kế quan trọng.
Bộ điều khiển có thể được tích hợp với hệ thống Micro TEC để điều chỉnh nhiệt độ của đầu dò hồng ngoại nhạy cảm với nhiệt độ và cảm biến CCD.
Câu trả lời 1: Bộ điều khiển nhiệt độ TCB-SS với kích thước siêu nhỏ gọn và được thiết kế cho Micro TEC được thiết kế cho các ứng dụng Micro TEC. Phải kiểm tra TEC được kết nối với điện áp TEC mặc định 4,5V được chỉ định và dòng điện tối đa 3A.
Câu trả lời 2: Cấu hình cảm biến nhiệt độ mặc định là 10K NTC với giá trị B là 3950. Các yêu cầu khác về cảm biến phải được xác nhận trong quá trình xác định dự án.
Câu trả lời 3: Phạm vi đo kiểm soát nhiệt độ là -60°C đến +170°C, trong khi phạm vi nhiệt độ kiểm soát được chỉ định là -20°C đến +100°C. Phạm vi đo cho biết khả năng cảm biến nhiệt độ, trong khi phạm vi điều khiển xác định phạm vi điều chỉnh nhiệt độ được chỉ định.
A4: Điện áp nguồn của bo mạch là 5V ±10% DC. Hệ thống phải cung cấp nguồn điện phù hợp nằm trong phạm vi đầu vào được chỉ định này.
Câu trả lời 5: Dòng điện TEC tối đa được chỉ định là 3A, với điện áp TEC mặc định là 4,5V. TEC được kết nối thực tế phải được chọn theo yêu cầu về điện và giới hạn của bộ điều khiển.
Trả lời 6: Độ chính xác kiểm soát nhiệt độ được chỉ định là 0,01°C và độ chính xác của nhiệt độ cài đặt cũng được chỉ định là 0,01°C.
A7: Bộ điều khiển bao gồm bảo vệ quá dòng, bảo vệ quá áp, giới hạn nhiệt độ và phát hiện mạch hở và ngắn mạch TEC.
