Một kỹ sư thiết kế máy phân tích y tế nhỏ gọn cần giữ buồng mẫu ở nhiệt độ 15°C trong môi trường xung quanh 35°C. Vỏ bọc nhỏ, nguồn điện hạn chế và không gian dành cho hệ thống làm mát là tối thiểu. Người kỹ sư biết rằng bộ làm mát nhiệt điện, hay TEC, là công nghệ phù hợp cho ứng dụng này. Nhưng TEC nào? Câu trả lời phụ thuộc vào một con số thường được ước tính quá ngẫu nhiên: tải làm mát cần thiết. Nếu tải làm mát bị đánh giá thấp, TEC sẽ không giữ được điểm đặt. Nếu được đánh giá quá cao, TEC sẽ quá lớn, kém hiệu quả và đắt đỏ. Tính toán chính xác tải làm mát là bước đầu tiên trong việc lựa chọn bộ làm mát nhiệt điện đáp ứng yêu cầu của ứng dụng mà không tốn kém hoặc phức tạp không cần thiết.
Hướng dẫn này được viết cho các kỹ sư mua sắm, kỹ sư thiết kế và người mua cần chỉ địnhmáy làm mát nhiệt điệncho các ứng dụng làm mát. Chúng tôi sẽ giải thích các thành phần của tải làm mát, phương pháp tính toán từng thành phần, vai trò của khả năng chịu nhiệt trong vỏ bọc, ảnh hưởng của hệ số hiệu suất (COP) của TEC và các tiêu chí để đánh giá nhà cung cấp. Chúng tôi cũng sẽ cung cấp các thông số chi tiết về sản phẩm từ nhà máy của chúng tôi tại Fuzhou X-Meritan Technology Co., Ltd. Cho dù bạn đang làm mát thiết bị y tế, đi-ốt laser, bộ pin hay vỏ nhỏ gọn, hướng dẫn này sẽ giúp bạn tính toán tải làm mát một cách chính xác và chọn bộ làm mát nhiệt điện phù hợp cho ứng dụng của bạn.
Tải làm mát là tổng lượng nhiệt phải được loại bỏ khỏi vỏ hoặc vật thể được làm mát để duy trì nhiệt độ mong muốn. Nó là tổng của tải nhiệt chủ động, tải nhiệt thụ động và bất kỳ nguồn nhiệt bổ sung nào như bức xạ mặt trời hoặc sự ngưng tụ. Tải làm mát được biểu thị bằng watt. Đối với bộ làm mát nhiệt điện, tải làm mát là công suất bơm nhiệt cần thiết (Qc) ở các điều kiện vận hành cụ thể. TEC phải được chọn sao cho Qc của nó ở nhiệt độ môi trường thực tế và điểm đặt lớn hơn tải làm mát, với giới hạn an toàn thích hợp. Nếu Qc của TEC nhỏ hơn tải làm mát, vỏ bọc sẽ không đạt đến điểm đặt. Nếu Qc của TEC lớn hơn nhiều so với tải làm mát thì TEC sẽ quá khổ và sẽ hoạt động với hiệu suất thấp hơn.
Việc tính toán tải làm mát là nền tảng của việc lựa chọn TEC vì nó xác định Qc cần thiết, từ đó xác định kích thước, mức tiêu thụ điện năng và chi phí của TEC. Một thiết bị y tế nhỏ có thể có tải làm mát 10 W, cần có TEC nhỏ gọn. Hệ thống quản lý nhiệt của pin có thể có tải làm mát là 200 W, yêu cầu TEC lớn hơn hoặc một dãy TEC. Bảng dưới đây tóm tắt ba thành phần chính của tải làm mát và các nguồn điển hình của chúng.
| Thành phần | Nguồn | Độ lớn điển hình |
| Tải nhiệt hoạt động | Linh kiện điện tử, cảm biến, động cơ, laser | 1 W đến 200 W |
| Tải nhiệt thụ động | Dẫn nhiệt qua tường bao, đối lưu, bức xạ | 5 W đến 50 W |
| Nguồn nhiệt bổ sung | Bức xạ mặt trời, sự ngưng tụ, nguồn nhiệt bên ngoài | Biến |
| Tổng tải làm mát | Tổng của tất cả các thành phần | Xác định yêu cầu TEC Qc |
TạiCông ty TNHH Công nghệ Phúc Châu X-Meritan, nhà máy của chúng tôi thiết kế và sản xuất các bộ làm mát nhiệt điện cho nhiều ứng dụng làm mát. Chúng tôi làm việc với khách hàng của mình để xác minh rằng tính toán tải làm mát là chính xác trước khi chọn TEC. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ tính toán và đưa ra hướng dẫn về giới hạn an toàn phù hợp cho từng ứng dụng.
Tải nhiệt hoạt động là nhiệt được tạo ra bởi các bộ phận bên trong vỏ được cấp điện. Các thành phần này có thể bao gồm các mạch điện tử, cảm biến, động cơ, tia laser, đèn LED và bất kỳ thiết bị nào khác chuyển đổi năng lượng điện thành nhiệt. Tải nhiệt hoạt động được tính bằng cách tính tổng mức tiêu thụ điện năng của tất cả các bộ phận đang hoạt động bên trong vỏ bọc. Đối với một bộ phận không có hiệu suất 100%, nhiệt sinh ra bằng công suất đầu vào trừ đi công hữu ích đầu ra. Trong hầu hết các hệ thống điện tử, gần như toàn bộ năng lượng điện được chuyển thành nhiệt, do đó tải nhiệt hoạt động xấp xỉ bằng tổng điện năng tiêu thụ. Bảng dưới đây cung cấp bảng tính toán tải nhiệt hoạt động.
| Thành phần | Tiêu thụ điện năng (W) | Tản nhiệt (W) | Ghi chú |
| Ban kiểm soát | 5 W | 5 W | Toàn bộ năng lượng tiêu tan dưới dạng nhiệt |
| Mô-đun cảm biến | 2 W | 2 W | Hoạt động liên tục |
| Điốt laze | 3 W | 2,5 W | 0,5 W phát ra dưới dạng ánh sáng |
| Trưng bày | 1 W | 0,8 W | 0,2 W phát ra dưới dạng ánh sáng |
| Tổng tải nhiệt hoạt động | 11 W | 10,3 W | Được sử dụng để lựa chọn TEC |
Tại nhà máy của chúng tôi, chúng tôi cung cấp các máy làm mát nhiệt điện với nhiều công suất làm mát phù hợp với các tải nhiệt hoạt động khác nhau. Nhóm kỹ thuật của chúng tôi có thể xem lại danh sách thành phần và xác minh tính toán tải nhiệt chủ động. Chúng tôi cũng khuyến nghị khách hàng nên xem xét chu kỳ hoạt động của các bộ phận vì hoạt động không liên tục có thể làm giảm tải nhiệt trung bình.
Tải nhiệt thụ động là nhiệt đi vào vỏ từ môi trường bên ngoài thông qua các bức tường, nắp và bất kỳ lỗ hở nào. Nó được thúc đẩy bởi sự chênh lệch nhiệt độ giữa môi trường xung quanh và bên trong vỏ bọc. Tải nhiệt thụ động được tính theo công thức Q = U × A × ΔT, trong đó U là hệ số truyền nhiệt tổng thể của vỏ bọc, A là diện tích bề mặt của vỏ bọc và ΔT là chênh lệch nhiệt độ giữa môi trường xung quanh và bên trong. Hệ số truyền nhiệt tổng thể phụ thuộc vào vật liệu tường, khả năng cách nhiệt và điều kiện đối lưu ở cả hai bên tường. Đối với vỏ cách nhiệt tốt, U có thể thấp tới 0,5 W/m2K. Đối với vỏ không được cách nhiệt, U có thể lên tới 5 W/m2K. Bảng dưới đây cung cấp bảng tính toán tải nhiệt thụ động.
| tham số | Biểu tượng | Giá trị | Đơn vị |
| Hệ số truyền nhiệt tổng thể | U | 2.0 | W/m2K |
| Diện tích bề mặt | A | 0.5 | mét vuông |
| Chênh lệch nhiệt độ | ΔT | 20 (35°C môi trường xung quanh, 15°C bên trong) | K |
| Tải nhiệt thụ động | Q | 20 | W |
Tại X-Meritan, chúng tôi giúp khách hàng tính toán tải nhiệt thụ động bằng cách cung cấp các giá trị điện trở nhiệt cho vật liệu vỏ và các tùy chọn cách nhiệt của chúng tôi. Chúng tôi cũng tư vấn về việc sử dụng lớp phủ phản chiếu và tấm cách nhiệt để giảm tải nhiệt thụ động. Mục tiêu của chúng tôi là đảm bảo rằng tổng tải làm mát được tính toán chính xác để bộ làm mát nhiệt điện được chọn không có kích thước quá nhỏ hoặc quá lớn.

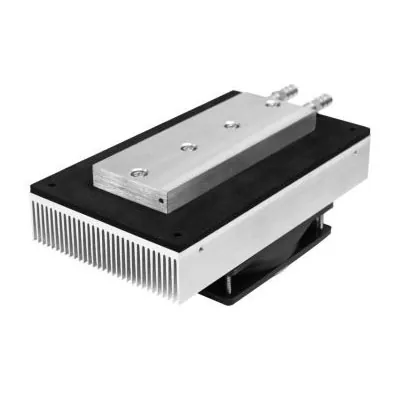

Việc tính toán tải làm mát chưa hoàn tất cho đến khi tính đến điện trở nhiệt của các bề mặt tiếp xúc giữa TEC và vật thể được làm mát. TEC không làm mát vật thể một cách trực tiếp; nó làm mát bộ tản nhiệt phía lạnh, sau đó làm mát vật thể thông qua sự dẫn nhiệt, đối lưu hoặc bức xạ. Mỗi giao diện giới thiệu một điện trở nhiệt làm giảm khả năng làm mát hiệu quả. Tổn thất giao diện phổ biến nhất là điện trở nhiệt của vật liệu giao diện nhiệt (TIM) giữa TEC và tản nhiệt, điện trở nhiệt của chính tản nhiệt và điện trở nhiệt của đường dẫn nhiệt từ tản nhiệt mặt lạnh đến vật thể. Bảng dưới đây tóm tắt các giá trị điện trở nhiệt điển hình cho các vật liệu bề mặt chung.
| Giao diện | Khả năng chịu nhiệt điển hình | Ghi chú |
| Mỡ tản nhiệt (TEC cho tản nhiệt) | 0,1 - 0,5°C/W | Phụ thuộc vào độ dày và áp lực tiếp xúc |
| Tấm tản nhiệt (TEC đến tản nhiệt) | 0,5 - 2,0°C/W | Dễ thi công hơn nhưng độ bền cao hơn |
| Tản nhiệt (Đối lưu tự nhiên) | 1,0 - 5,0°C/W | Phụ thuộc vào kích thước và thiết kế vây |
| Tản nhiệt (Không khí cưỡng bức) | 0,2 - 1,0°C/W | Yêu cầu quạt, nhưng điện trở thấp hơn |
| Đường dẫn nhiệt đến vật thể | 0,5 - 3,0°C/W | Phụ thuộc vào vật liệu và hình học |
Tại nhà máy của chúng tôi, chúng tôi cung cấp bộ làm mát nhiệt điện với bề mặt hoàn thiện được tối ưu hóa để tiếp xúc nhiệt. Chúng tôi cũng cung cấp vật liệu giao diện nhiệt và hỗ trợ thiết kế tản nhiệt để giúp khách hàng giảm thiểu tổn thất giao diện. Mục tiêu của chúng tôi là đảm bảo rằng khả năng làm mát của TEC được truyền hiệu quả đến vật thể được làm mát, để hệ thống đáp ứng các yêu cầu về hiệu suất nhiệt.
Hệ số hiệu suất (COP) là tỷ số giữa công suất làm mát (Qc) và công suất điện đầu vào (Pin). COP cao hơn có nghĩa là TEC hoạt động hiệu quả hơn, tiêu thụ ít điện năng hơn cho cùng một công suất làm mát. COP của bộ làm mát nhiệt điện phụ thuộc vào chênh lệch nhiệt độ giữa mặt nóng và mặt lạnh, vật liệu TEC và dòng điện hoạt động. Khi chênh lệch nhiệt độ tăng thì COP giảm. Điều này có nghĩa là TEC được chọn để có chênh lệch nhiệt độ cao sẽ cần nhiều năng lượng hơn và tạo ra nhiều nhiệt hơn, lượng nhiệt này phải được tản nhiệt bằng bộ tản nhiệt phía nóng. Bảng dưới đây cho thấy các giá trị COP điển hình của bộ làm mát nhiệt điện ở các mức chênh lệch nhiệt độ khác nhau.
| Chênh lệch nhiệt độ (ΔT) | COP điển hình | Ý nghĩa đối với việc lựa chọn TEC |
| 10 K | 1,5 - 2,0 | Hiệu quả cao, tiêu thụ điện năng thấp |
| 20 K | 0,8 - 1,2 | Hiệu quả vừa phải |
| 30 K | 0,5 - 0,8 | Hiệu suất thấp hơn, tiêu thụ điện năng cao hơn |
| 40 K | 0,3 - 0,5 | Hiệu suất thấp, thải nhiệt đáng kể |
| 50 K | 0,2 - 0,3 | Hiệu suất rất thấp, có thể yêu cầu TEC nhiều giai đoạn |
Tại X-Meritan, chúng tôi cung cấp đường cong COP cho bộ làm mát nhiệt điện của mình để khách hàng có thể chọn TEC hoạt động ở hiệu suất tối ưu cho chênh lệch nhiệt độ của họ. Chúng tôi cũng tư vấn về việc sử dụng TEC nhiều giai đoạn cho các ứng dụng yêu cầu chênh lệch nhiệt độ lớn. Mục tiêu của chúng tôi là giúp khách hàng đạt được hiệu suất làm mát cần thiết với mức tiêu thụ điện năng thấp nhất có thể.
Việc đánh giá một nhà cung cấp bộ làm mát nhiệt điện đòi hỏi phải tập trung vào năng lực sản xuất, dữ liệu hiệu suất, kiểm soát chất lượng và hỗ trợ kỹ thuật. Nhà cung cấp phải có khả năng sản xuất TEC theo các thông số kỹ thuật được yêu cầu, bao gồm kích thước chính xác, số lượng cặp đôi chính xác và hiệu suất nhiệt chính xác. Họ phải cung cấp dữ liệu hiệu suất đầy đủ, bao gồm Qc, COP, dòng điện tối đa và điện áp tối đa ở các mức chênh lệch nhiệt độ khác nhau. Họ phải có một hệ thống kiểm soát chất lượng để đảm bảo hiệu suất nhất quán từ đơn vị này sang đơn vị khác. Và họ phải cung cấp hỗ trợ kỹ thuật để giúp khách hàng tính toán tải làm mát và lựa chọn TEC. Bảng dưới đây tóm tắt các tiêu chí đánh giá này.
| Tiêu chí đánh giá | Những gì cần tìm | Tại sao nó quan trọng |
| Năng lực sản xuất | Lắp ráp chính xác, thiết bị kiểm tra | Đảm bảo chất lượng và tính nhất quán của sản phẩm |
| Dữ liệu hiệu suất | Qc, COP, Imax, Vmax ở các ΔT khác nhau | Cho phép lựa chọn chính xác |
| Kiểm soát chất lượng | ISO 9001, kiểm tra 100% | Đảm bảo hiệu suất nhất quán |
| Hỗ trợ kỹ thuật | Tính toán tải làm mát, lựa chọn TEC | Giúp lựa chọn sản phẩm phù hợp |
| Độ tin cậy | Dữ liệu MTBF, thử nghiệm trọn đời | Đảm bảo hiệu suất lâu dài |
Tại nhà máy của chúng tôi, chúng tôi đã sản xuất máy làm mát nhiệt điện trong hơn một thập kỷ. Chúng tôi sử dụng thiết bị thử nghiệm và lắp ráp chính xác để đảm bảo rằng mọi TEC đều đáp ứng các thông số kỹ thuật của nó. Chúng tôi cung cấp dữ liệu hiệu suất hoàn chỉnh, bao gồm Qc, COP và xếp hạng tối đa. Chúng tôi được chứng nhận ISO 9001 và chúng tôi thực hiện kiểm tra 100% trên mỗi đơn vị. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ tính toán tải làm mát và lựa chọn TEC. Chúng tôi mời bạn đánh giá chúng tôi dựa trên các tiêu chí này và coi chúng tôi là đối tác của bạn về máy làm mát nhiệt điện.

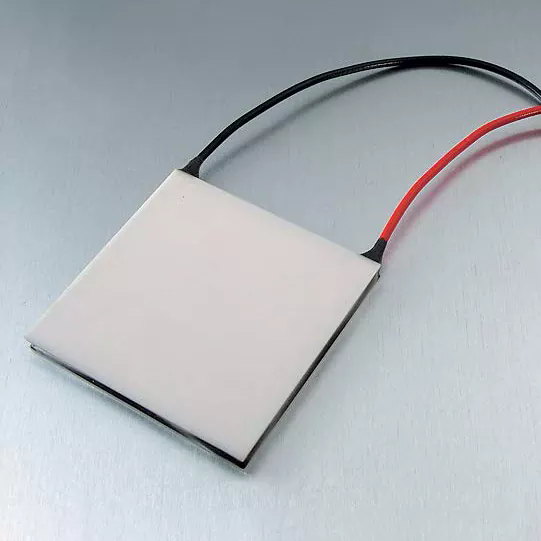

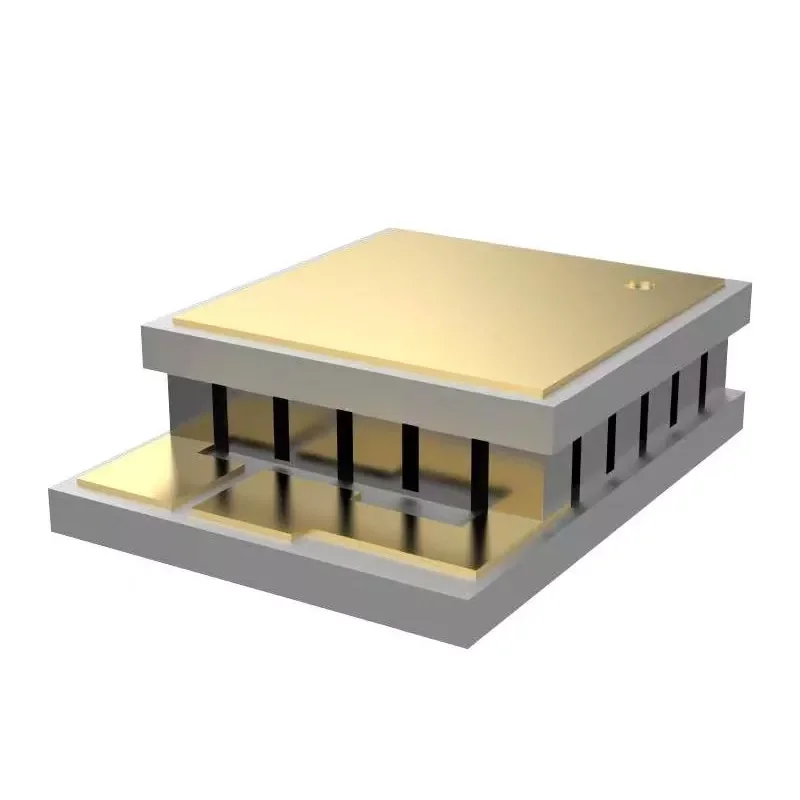

Bảng sau đây cung cấp các thông số sản phẩm chính cho bộ làm mát nhiệt điện của chúng tôi. Các TEC này phù hợp với nhiều ứng dụng làm mát, bao gồm các thiết bị y tế, điốt laser, bộ pin và vỏ nhỏ gọn. Nhà máy của chúng tôi cũng có thể sản xuất TEC tùy chỉnh để đáp ứng các yêu cầu cụ thể.
| tham số | Phạm vi đặc điểm kỹ thuật | Ghi chú |
| Công suất làm mát (Qc) | 5 W - 200 W | Tại ΔT xác định và dòng điện |
| Dòng điện tối đa (Imax) | 2 A - 15 A | Phụ thuộc vào mô hình |
| Điện áp tối đa (Vmax) | 5V - 24V | Phụ thuộc vào mô hình |
| Chênh lệch nhiệt độ tối đa (ΔTmax) | 65K - 75K | Tại Imax, trong chân không |
| Phạm vi COP | 0,2 - 2,0 | Phụ thuộc vào ∆T |
| Kích thước | 15x15mm đến 62x62mm | Kích thước tùy chỉnh có sẵn |
| Số lượng cặp đôi | 31 - 241 | Xác định công suất làm mát |
| Nhiệt độ hoạt động | -40°C đến +80°C | Phụ thuộc vào hàn và niêm phong |
| MOQ | 10 miếng | Có thể thương lượng cho các đơn đặt hàng lớn |
| Thời gian dẫn | 2 - 4 tuần | Phụ thuộc vào số lượng và tùy biến |
Tại nhà máy của chúng tôi, chúng tôi sản xuất bộ làm mát nhiệt điện để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh công suất làm mát, kích thước và nhiệt độ hoạt động để phù hợp với yêu cầu cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm kiểm tra nguyên liệu thô, kiểm tra trong quá trình và thử nghiệm cuối cùng 100% trước khi giao hàng. Mục tiêu của chúng tôi là cung cấp cho khách hàng những bộ làm mát nhiệt điện chất lượng cao đáp ứng yêu cầu về hiệu suất nhiệt của họ.
Câu hỏi 1: Sự khác biệt giữa tải nhiệt chủ động và thụ động là gì?
Trả lời: Tải nhiệt chủ động là nhiệt được tạo ra bởi các bộ phận điện bên trong vỏ, chẳng hạn như bộ điều khiển, cảm biến và tia laser. Tải nhiệt thụ động là nhiệt đi vào vỏ từ môi trường bên ngoài thông qua các bức tường, nắp và các lỗ hở. Cả hai đều phải được đưa vào tính toán tải làm mát. Đối với hầu hết các vỏ điện tử nhỏ gọn, tải nhiệt hoạt động là thành phần chiếm ưu thế. Đối với các thùng chứa lớn có khả năng cách nhiệt kém, tải nhiệt thụ động có thể đáng kể.
Câu hỏi 2: Tôi nên thêm bao nhiêu giới hạn an toàn vào tính toán tải làm mát?
Trả lời: Mức an toàn thường được khuyến nghị là từ 20% đến 30%. Biên độ này giải thích cho sự không chắc chắn về mức tiêu thụ điện năng của thành phần, khả năng chịu nhiệt của các giao diện và sự lão hóa của TEC. Đối với các ứng dụng quan trọng, chẳng hạn như thiết bị y tế hoặc hệ thống laser, mức chênh lệch lớn hơn 50% có thể phù hợp. Tại Fuzhou X-Meritan Technology Co., Ltd., chúng tôi có thể giúp bạn xác định giới hạn an toàn phù hợp cho ứng dụng cụ thể của bạn.
Câu 3: Tại sao COP giảm khi chênh lệch nhiệt độ tăng?
Trả lời: COP giảm khi chênh lệch nhiệt độ tăng vì TEC phải làm việc nhiều hơn để bơm nhiệt chống lại gradient nhiệt độ lớn hơn. Công suất điện đầu vào tăng và công suất làm mát giảm, do đó tỷ lệ làm mát trên công suất giảm. Đây là lý do tại sao nên chọn TEC cho chênh lệch nhiệt độ vận hành thực tế chứ không phải cho mức ΔT tối đa. Nhà máy của chúng tôi cung cấp các đường cong COP thể hiện hiệu suất ở các mức chênh lệch nhiệt độ khác nhau.
Câu hỏi 4: Tôi có thể sử dụng TEC một giai đoạn khi có chênh lệch nhiệt độ lớn không?

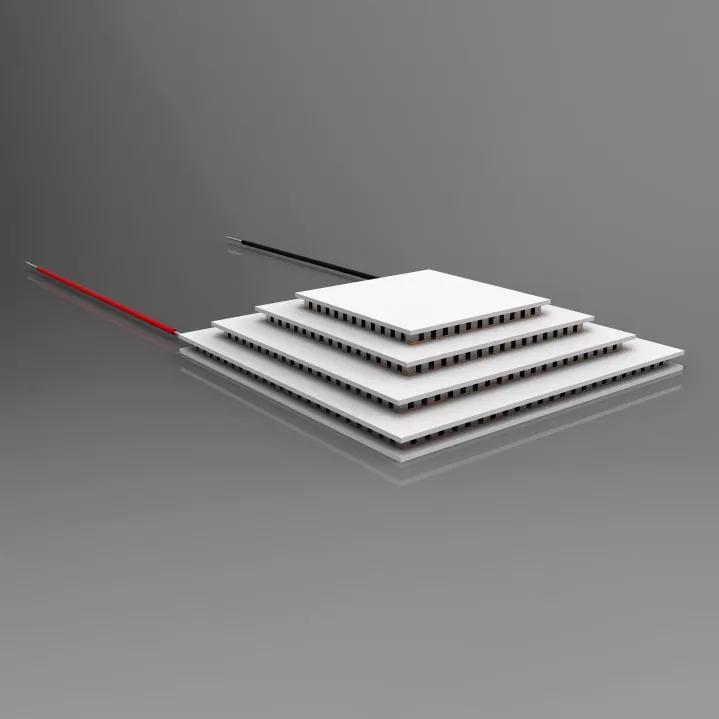

Trả lời: TEC một giai đoạn có thể đạt được chênh lệch nhiệt độ tối đa khoảng 65-75 K. Đối với chênh lệch nhiệt độ lớn hơn, cần phải có TEC nhiều giai đoạn. TEC nhiều giai đoạn xếp chồng lên nhau hai hoặc nhiều giai đoạn để đạt được tổng chênh lệch nhiệt độ lớn hơn, nhưng chúng kém hiệu quả hơn và đắt hơn so với TEC một giai đoạn. Nếu ứng dụng của bạn yêu cầu chênh lệch nhiệt độ lớn hơn 70 K, hãy tham khảo ý kiến của nhóm kỹ thuật của chúng tôi để xác định giải pháp tốt nhất.
Câu hỏi 5: Làm cách nào để tính điện trở nhiệt của tản nhiệt?
Trả lời: Khả năng chịu nhiệt của tản nhiệt phụ thuộc vào hình dạng, vật liệu và điều kiện luồng không khí. Nó thường được nhà sản xuất tản nhiệt chỉ định ở ° C/W. Đối với đối lưu tự nhiên, điện trở nhiệt cao hơn đối lưu cưỡng bức. Theo ước tính sơ bộ, một bộ tản nhiệt đối lưu tự nhiên có diện tích bề mặt 0,1 m2 có thể có khả năng chịu nhiệt khoảng 3-5 °C/W. Để có kết quả chính xác, hãy sử dụng dữ liệu của nhà sản xuất hoặc thực hiện kiểm tra nhiệt. Tại nhà máy của chúng tôi, chúng tôi có thể giúp bạn chọn bộ tản nhiệt phù hợp với yêu cầu về nhiệt của TEC.
Tính toán tải làm mát cần thiết là bước đầu tiên và quan trọng nhất trong việc lựa chọn máy làm mát nhiệt điện. Tải làm mát là tổng của tải nhiệt chủ động, tải nhiệt thụ động và bất kỳ nguồn nhiệt bổ sung nào. Nó phải được tính toán cẩn thận, bao gồm cả khả năng chịu nhiệt của các bề mặt và ảnh hưởng của hệ số hiệu suất. Bằng cách làm theo các phương pháp tính toán được mô tả trong bài viết này, các kỹ sư có thể chọn TEC đáp ứng yêu cầu về nhiệt của ứng dụng mà không tốn chi phí hoặc độ phức tạp không cần thiết. Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi có chuyên môn và sản phẩm để hỗ trợ các yêu cầu làm mát nhiệt điện của bạn. Chúng tôi cung cấp dữ liệu hiệu suất hoàn chỉnh, hỗ trợ kỹ thuật và thiết kế tùy chỉnh để giúp bạn đạt được giải pháp tản nhiệt tốt nhất.
Cho dù bạn đang làm mát máy phân tích y tế, điốt laser, bộ pin hay vỏ bọc nhỏ gọn, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và hỗ trợ ứng dụng. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy về các giải pháp quản lý nhiệt trên toàn thế giới.
Liên hệ với Công ty TNHH Công nghệ Fuzhou X-Meritan ngay hôm nayđể thảo luận về các yêu cầu về bộ làm mát nhiệt điện của bạn và khám phá cách các sản phẩm của chúng tôi có thể đáp ứng nhu cầu tải làm mát của bạn.
