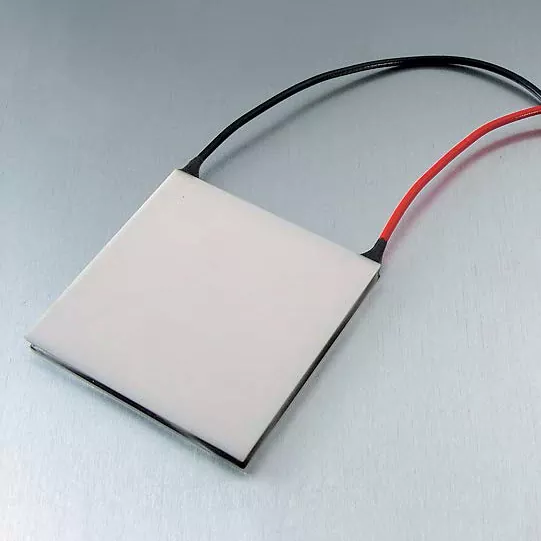

X-Meritanlà nhà sản xuất và cung cấp máy làm mát nhiệt điện đáng tin cậy.Dòng sản phẩm nàysử dụng hiệu ứng nhiệt điện của chất bán dẫn để đạt được sự kiểm soát nhiệt độ chủ động. Nó có thể được tích hợp vào các thiết bị điện tử, thiết bị quang điện tử, dụng cụ y tế và hệ thống kiểm soát nhiệt độ công nghiệp để làm mát nhanh hoặc kiểm soát nhiệt độ chính xác.
Nguyên lý cốt lõi của Máy làm mát nhiệt điện là Hiệu ứng Peltier. Khi dòng điện một chiều đi qua một mạch gồm hai vật liệu bán dẫn khác nhau (loại N và loại P), sự hấp thụ và giải phóng nhiệt xảy ra ở hai điểm nối.
Điểm nối nơi dòng điện chạy từ chất bán dẫn loại N sang chất bán dẫn loại P sẽ hấp thụ nhiệt, đạt được sự làm mát.
Điểm nối nơi dòng điện chạy từ chất bán dẫn loại P sang chất bán dẫn loại N sẽ giải phóng nhiệt.
Hiệu ứng này có thể đảo ngược được; chỉ cần thay đổi hướng của dòng điện sẽ đảo ngược các mối nối nóng và lạnh. Một TEC (Bộ làm mát nhiệt điện) duy nhất bao gồm hàng chục hoặc thậm chí hàng trăm hạt bán dẫn N-P này được kết nối nối tiếp, nâng cao hiệu quả làm mát. Toàn bộ ngăn xếp được gói gọn giữa hai lớp nền gốm dẫn nhiệt nhưng cách điện.
Bộ làm mát nhiệt điện không chứa máy nén, động cơ hoặc van, mang lại khả năng chống sốc cao, tuổi thọ đặc biệt dài và hoạt động yên tĩnh.
Chỉ cần thay đổi cực của nguồn điện DC cho phép chuyển đổi tức thời giữa đầu nóng và đầu lạnh, cho phép vận hành hai mục đích.
Hơn nữa, quán tính nhiệt thấp và thời gian phản hồi ở mức mili giây cho phép kiểm soát nhiệt độ chính xác bằng chip kiểm soát nhiệt độ, đạt được độ chính xác ±0,1oC hoặc thậm chí cao hơn.
Các mô-đun TEC nhỏ và có thể được thiết kế theo nhiều hình dạng nhỏ gọn khác nhau. Điều này phá vỡ các giới hạn vật lý của đường ống làm lạnh truyền thống, giúp các kỹ sư có nhiều tự do hơn trong việc thiết kế sản phẩm.
Họ không sử dụng bất kỳ chất làm lạnh hóa học nào làm suy giảm tầng ozone như Freon trong toàn bộ vòng đời của mình, tuân thủ đầy đủ các quy định môi trường toàn cầu.
Ngoài ra, điện áp hoạt động thấp cho phép chúng được cấp nguồn trực tiếp từ các bộ nguồn hoặc hệ thống xe.
| Lĩnh vực ứng dụng | Ứng dụng điển hình |
|---|---|
| Truyền thông sợi quang | Mô-đun quang học, laser, bộ thu phát quang học |
| Thiết bị y tế | Thiết bị phát hiện, phân tích và thí nghiệm sinh học |
| Laser và quang điện tử | Điốt laser, máy dò, cảm biến |
| Điện tử ô tô | Máy ảnh, cảm biến, LiDAR |
| Điện tử tiêu dùng | Kiểm soát nhiệt độ nhỏ, thiết bị làm mát di động |
| Thiết bị công nghiệp | Kiểm tra, tự động hóa, điện tử công nghiệp |
| Dụng cụ khoa học | Quang học, phòng thí nghiệm, kiểm soát nhiệt độ mẫu |
| Dụng cụ chính xác | Đo lường, phân tích, kiểm soát nhiệt độ cảm biến |
Để tích hợp hệ thống nhiệt hoàn chỉnh, X-Meritan cũng cung cấpvật liệu nhiệt điện, cụm làm mát nhiệt điện, Điện trở nhiệt NTCVàbộ điều khiển nhiệt độ.
Không bao giờ bật nguồn thiết bị mà không có bộ tản nhiệt hoặc hệ thống làm mát thích hợp; nếu không, thiết bị sẽ cháy trong vòng vài giây.
Trong quá trình lắp đặt, bôi đều một lớp keo tản nhiệt mỏng (0,02mm-0,1mm) chất lượng cao lên cả hai đầu nóng và lạnh để giảm khả năng cản nhiệt tiếp xúc.
Khi siết chặt các vít, hãy đảm bảo siết chặt chúng theo đường chéo theo từng giai đoạn. Độ phẳng của bề mặt lắp không được vượt quá 0,05mm và áp suất tác dụng không được vượt quá 10kg/cm2 để tránh làm nát lớp nền gốm dễ vỡ.
Phải sử dụng nguồn điện được điều chỉnh bằng DC có hệ số gợn sóng dưới 10%. Nên sử dụng nguồn dòng điện không đổi hoặc điều chỉnh điện áp PWM. Không sử dụng nguồn điện chất lượng thấp để khởi động cứng toàn điện áp trực tiếp.
Khi chuyển đổi giữa chế độ làm mát và sưởi ấm, không bao giờ cấp dòng điện ngược ngay lập tức. Chỉ nên thay đổi cực tính sau khi tắt nguồn và các cực của mô-đun đã trở về nhiệt độ phòng (khuyến nghị là 10-15 phút).
Nước hoặc chất lỏng khác không được lọt vào bên trong Bộ làm mát nhiệt điện. Trong môi trường ẩm ướt hoặc ứng dụng đông lạnh, phải thực hiện các biện pháp chống ẩm như bọc bằng vật liệu cách nhiệt, bịt kín bằng hợp chất bầu, phủ một lớp phủ kỵ nước hoặc thiết kế kênh thoát nước.
Hơn nữa, tránh sử dụng trong môi trường có chứa khí ăn mòn.
Để duy trì hiệu suất truyền nhiệt tối ưu, nên kiểm tra tình trạng mỡ tản nhiệt sáu tháng một lần. Nếu xảy ra hiện tượng khô và nứt, hãy làm sạch và bôi lại ngay lập tức.
Ngoài ra, thường xuyên làm sạch bụi khỏi bộ tản nhiệt nóng bằng khí nén để đảm bảo thông gió thích hợp.
| Điều kiện đăng ký | Hướng đề xuất |
|---|---|
| Tải nhiệt nhỏ, thấp | TEC làm mát bằng không khí |
| Không gian hạn chế | Làm mát bằng chất lỏng TEC |
| Kiểm soát nhiệt độ chất lỏng liên tục | TEC từ lỏng sang lỏng |
| Tải nhiệt cao | Cải thiện khả năng tản nhiệt ở đầu nóng và tính toán lại điểm vận hành TEC |
| Kiểm soát nhiệt độ chính xác | TEC + Cảm biến nhiệt độ + Bộ điều khiển |
| Cần chuyển đổi giữa nóng và lạnh | Giải pháp kiểm soát nhiệt độ TEC hai chiều |
Đ: Vâng. Bằng cách điều khiển mạch cầu H để thay đổi cực dương và cực âm của nguồn DC đầu vào, các chức năng bên nóng và lạnh của TEC có thể được chuyển đổi liền mạch trong vòng một phần nghìn giây, đạt được khả năng kiểm soát nhiệt độ chính xác hai chiều mà không cần thêm dây sưởi.
A: Độ phẳng bề mặt tiếp xúc: Độ phẳng của bề mặt tiếp xúc giữa tản nhiệt và tấm lạnh phải tốt hơn ± 0,02mm.
Môi trường dẫn nhiệt: Phải bôi một lớp mỡ silicon dẫn nhiệt mỏng, đều lên cả hai mặt.
Áp lực lắp đặt: Vít phải được siết chặt theo đường chéo và đều nhau. Phạm vi áp suất được khuyến nghị là 150-300kPa để ngăn lực không đồng đều làm nát các hạt bên trong.
Đ: Vâng. Bộ làm mát nhiệt điện của X-Meritan không sử dụng CFC/HFC hoặc chất làm lạnh hóa học khác trong toàn bộ vòng đời của chúng, tuân thủ một cách tự nhiên các quy định môi trường nghiêm ngặt nhất ở Châu Âu (RoHS/REACH) và Bắc Mỹ.
55% sản phẩm của chúng tôi được bán ở thị trường Châu Âu, đây là bằng chứng mạnh mẽ nhất cho thấy sản phẩm của chúng tôi đã vượt qua các tiêu chuẩn thử nghiệm cao quốc tế.
Gửi cho chúng tôi các yêu cầu về tải làm mát, điện áp, kích thước và nhiệt độ phía nóng của bạn. Các kỹ sư của chúng tôi sẽ đề xuất mô-đun hoặc lắp ráp TEC phù hợp và cung cấp giá bán buôn.
