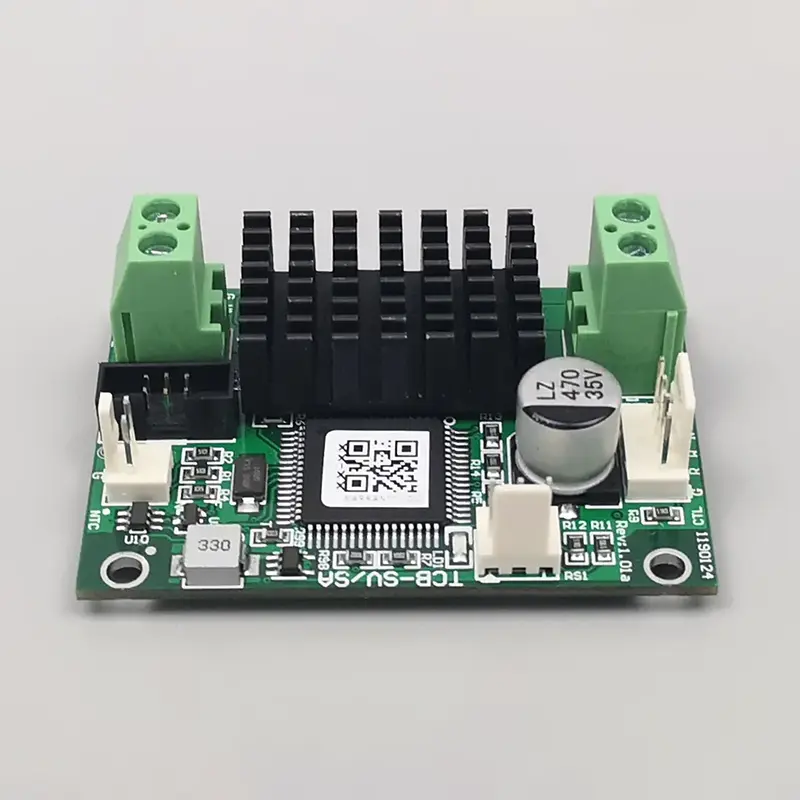

Bộ điều khiển nhiệt độ TCB-SV dành cho Micro TEC của nhà máy X-meritan sử dụng chip điều khiển độc lập và thuật toán điều chỉnh PID động, hỗ trợ độ chính xác ±0,01°C cho cả cài đặt nhiệt độ và điều khiển trạng thái ổn định. Khác với điều khiển chuyển mạch bằng xung điện truyền thống, nó sử dụng toàn bộ đầu ra dòng điện liên tục để loại bỏ tiếng ồn khi vận hành và biến động nhiệt độ, mang lại khả năng kiểm soát nhiệt độ vòng kín ổn định cho các tình huống làm việc liên tục có độ chính xác cao. Bảng mạch tích hợp điều khiển sưởi/làm mát hai chiều, giao diện liên lạc kép và đầu ra tín hiệu an toàn, với hiệu suất làm việc trên 90% và kích thước nhỏ gọn, phù hợp để tích hợp nhúng các hệ thống điều khiển nhiệt micro TEC.
|
Người mẫu |
TCB-SV |
|
Điện áp cung cấp bo mạch (DC) |
7 - 24V |
|
Bảng cung cấp hiện tại |
Phụ thuộc vào TEC |
|
Hiệu suất đầu ra |
> 90% |
|
Điện áp TEC |
4,5 V (Mặc định) |
|
TEC hiện tại |
2,5 A (Tối đa) |
|
Cảm biến nhiệt độ |
10K NTC (Giá trị B mặc định: 3950) |
|
Kiểm soát nhiệt độ chính xác |
±0,01°C |
|
Đặt độ chính xác nhiệt độ |
±0,01°C |
|
Phạm vi kiểm soát nhiệt độ |
-30°C đến 147°C |
|
Kiểm soát phạm vi nhiệt độ¹ |
-20°C đến 100°C |
|
Nhiệt độ cài đặt mặc định của nhà máy |
25°C, hoặc do người dùng chỉ định |
|
Kích thước |
60 mm x 42 mm |
|
Chiều cao |
Tổng cộng 23 mm (bảng 18,5 mm + linh kiện 1,5 mm, chân cắm 3 mm) |
|
Ghi chú |
Đối với các thông số kỹ thuật khác, vui lòng liên hệ với nhà sản xuất. |
Bộ điều khiển nhiệt độ TCB-SV dành cho Micro TEC áp dụng cấu trúc phần cứng tiêu chuẩn ngành và thiết kế chức năng thực tế, với các ưu điểm kỹ thuật cốt lõi để điều khiển chính xác micro TEC:
Được trang bị chip điều khiển chuyên dụng và thuật toán PID được tối ưu hóa, nó hỗ trợ độ chính xác nhiệt độ ở trạng thái ổn định ± 0,01°C, đáp ứng các yêu cầu hiệu chuẩn chính xác của thiết bị phát hiện và laser.
Đầu ra dòng điện liên tục không phảiPWM giúp tránh nhiễu chuyển mạch tần số cao, loại bỏ dao động nhiệt vi mô và đảm bảo trạng thái nhiệt độ không đổi trong thời gian dài của các bộ phận chính xác.
Hỗ trợ các lệnh nối tiếp ASCII và giao thức MODBUS-RTU, tương thích với máy chủ điều khiển công nghiệp chính thống và phần mềm máy tính phía trên, hỗ trợ giám sát dữ liệu thời gian thực và phát triển thứ cấp.
Phù hợp với cảm biến 10K NTC (3950) tiêu chuẩn, hỗ trợ tự động chuyển đổi hệ thống sưởi và làm mát, đồng thời bao gồm điều khiển vòng kín phạm vi nhiệt độ rộng.
Đầu ra cảnh báo thiết bị dự trữ, tín hiệu trạng thái vận hành và giao diện tắt máy chuyên dụng của TEC, tạo điều kiện thuận lợi cho việc kiểm soát liên kết an toàn hệ thống tự động.
Được xác minh bằng ứng dụng thực tế lâu dài trong ngành công nghiệp quang học và laser, mô-đun này có khả năng chống nhiễu mạnh mẽ và hiệu suất hoạt động liên tục ổn định.
|
Mục so sánh |
Bộ điều khiển TCB-SV Micro TEC |
Bộ điều khiển TEC thông thường |
|
Kiểm soát nhiệt độ chính xác |
±0,01°C (Độ chính xác cực cao) |
±0,05°C ~ ±0,1°C (Độ chính xác công nghiệp chung) |
|
Chế độ đầu ra |
Đầu ra dòng điện liên tục trơn tru, không có tiếng ồn chuyển mạch, biến động nhiệt bằng không |
Đầu ra chuyển mạch PLC truyền thống, dễ bị nhiễu tần số cao và trôi nhiệt độ nhỏ |
|
Giao thức truyền thông |
Giao thức kép: ASCII + MODBUS-RTU, dễ dàng tích hợp hệ thống và phát triển thứ cấp |
Giao thức đơn có khả năng tương thích hạn chế, khả năng mở rộng kém |
|
Cấu hình an toàn |
Tích hợp đầu ra cảnh báo, phản hồi trạng thái và chức năng tắt khẩn cấp TEC |
Chức năng điều khiển đơn, thiếu thiết kế bảo vệ an toàn thông minh |
|
Hiệu suất đầu ra |
＞90%, tiết kiệm năng lượng và hiệu quả khi vận hành lâu dài |
Nói chung dưới 85%, tiêu thụ điện năng lâu dài cao hơn |
|
Kịch bản áp dụng |
Truyền thông quang học, chẩn đoán y tế, cảm biến có độ chính xác cao, thiết bị thí nghiệm |
Các kịch bản kiểm soát nhiệt độ công nghiệp thông thường với yêu cầu độ chính xác thấp |
Dựa vào khả năng kiểm soát nhiệt độ chính xác và chống nhiễu, Bộ điều khiển nhiệt độ TCB-SV dành cho Micro TEC được áp dụng trong các tình huống chuyên nghiệp đòi hỏi độ ổn định nhiệt độ lâu dài:
Ổn định nhiệt độ làm việc của điốt laser, loại bỏ sự trôi bước sóng do thay đổi nhiệt độ và đảm bảo truyền dữ liệu ổn định lâu dài của mạng cáp quang tốc độ cao.
Cung cấp môi trường làm việc ở nhiệt độ không đổi cho thuốc thử chính xác, thiết bị phát hiện phân tử và phân tích sinh hóa, tránh sai lệch kết quả phát hiện do thay đổi nhiệt độ rất nhỏ.
Ổn định nhiệt độ hoạt động của cảm biến hồng ngoại, cảm biến phát hiện hóa chất và cảm biến LiDAR, tối ưu hóa tỷ lệ tín hiệu trên nhiễu và duy trì độ chính xác phát hiện nhất quán.
Áp dụng trong các tình huống hiệu chuẩn nhiệt nghiên cứu khoa học và kiểm soát nhiệt độ chính xác vi mô, hỗ trợ khả năng lặp lại dữ liệu thực nghiệm có độ chính xác cao.

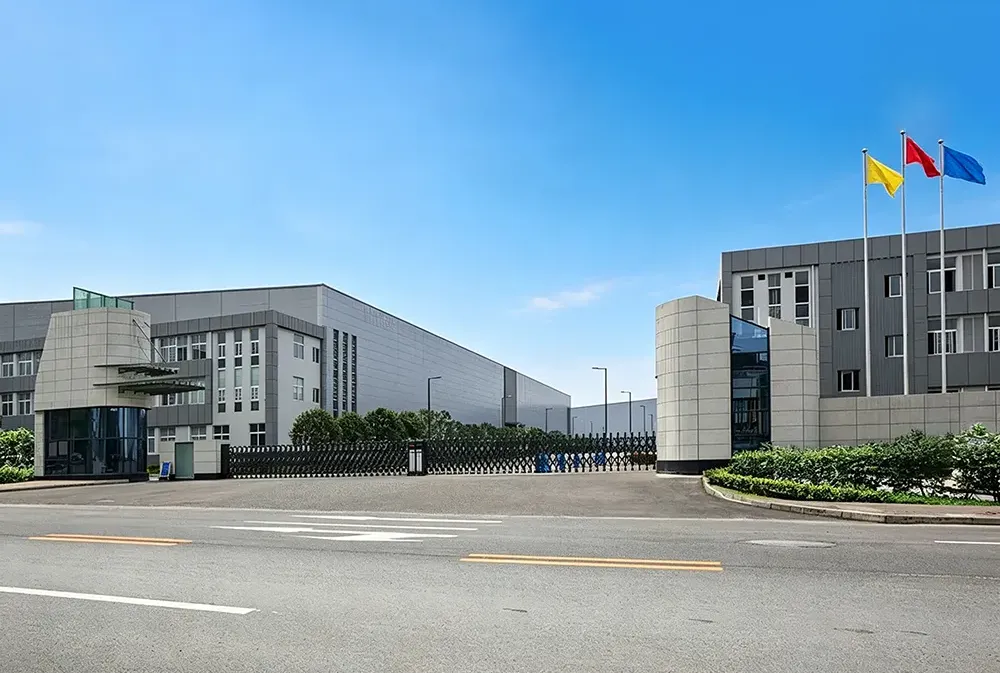

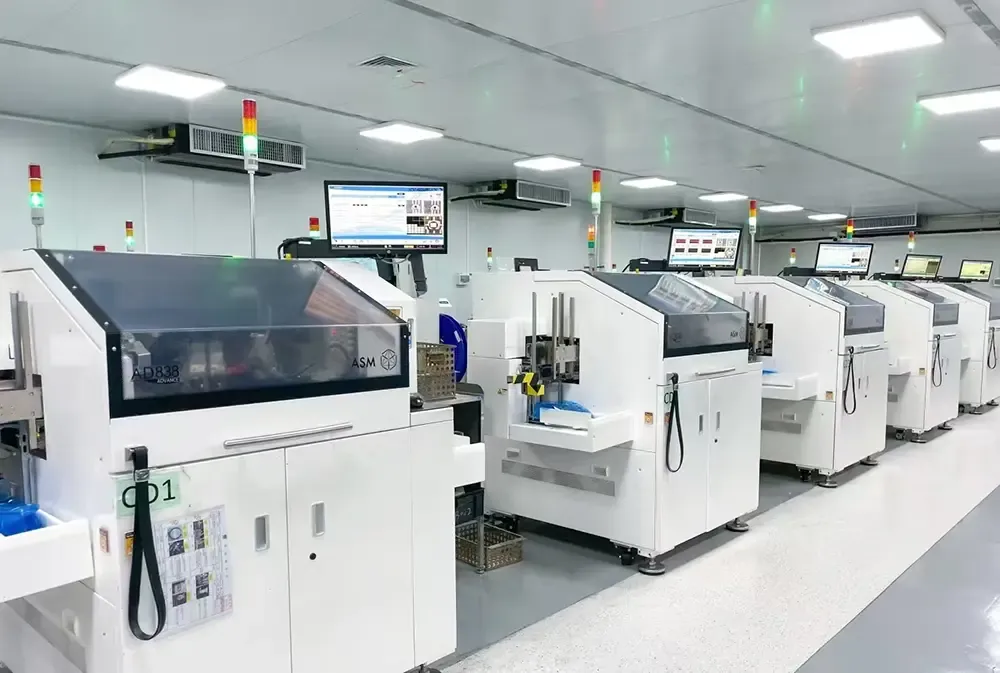

X-Meritan có xưởng sản xuất độc lập và thiết bị thử nghiệm hoàn chỉnh. Tất cả các bo mạch TCB-SV đều được sản xuất, hiệu chuẩn và thử nghiệm nội bộ để đảm bảo tính ổn định nhất quán của lô.
Hỗ trợ điều chỉnh tham số và cấu hình không chuẩn. Nhóm kỹ thuật cung cấp hướng dẫn tích hợp để giúp khách hàng hoàn thành việc gỡ lỗi thiết bị và lặp lại dự án.
Sản phẩm được xuất khẩu sang Châu Âu, Bắc Mỹ, Đông Nam Á và các khu vực khác. Với các kênh hậu cần ổn định, nó hỗ trợ cung cấp hàng loạt dài hạn và giao dự án ở nước ngoài.
Sản phẩm đã được ứng dụng trong các dự án thiết bị công nghiệp và phòng thí nghiệm cao cấp, với hiệu suất ổn định được kiểm chứng qua quá trình vận hành thực tế lâu dài.
Trả lời: Nó được thiết kế đặc biệt cho các bộ làm mát nhiệt điện vi mô, có thể áp dụng hoàn hảo cho các tình huống có độ chính xác cao như liên lạc bằng laser, phát hiện y tế, cảm biến chính xác và dụng cụ thí nghiệm yêu cầu ổn định nhiệt độ siêu mịn 0,01°C.
Đ: Vâng. Theo mặc định, nó phù hợp với các cảm biến 10K 3950 NTC tiêu chuẩn và hỗ trợ hầu hết các mô-đun micro TEC chính thống trên thị trường, với khả năng tương thích phổ quát mạnh mẽ cũng như nâng cấp và thay thế hệ thống thuận tiện.
Đ: Chắc chắn rồi. Giao thức kép ASCII và MODBUS-RTU hỗ trợ gỡ lỗi phần mềm máy tính cấp trên, tải lên dữ liệu theo thời gian thực và kết nối hệ thống tự động, đáp ứng nhu cầu phát triển thứ cấp đa dạng của các dự án công nghiệp.
Trả lời: Mọi Bộ điều khiển nhiệt độ TCB-SV dành cho các thiết bị Micro TEC đều trải qua các cuộc kiểm tra nghiêm ngặt tại nhà máy bao gồm hiệu chuẩn độ chính xác về nhiệt độ, phát hiện độ ổn định dòng điện liên tục, xác minh chức năng giao tiếp và mô phỏng bảo vệ an toàn để đảm bảo không có sản phẩm bị lỗi nào được giao.
Đ: Vâng. Nhiệt độ mặc định 25°C có thể được điều chỉnh theo yêu cầu của dự án người dùng và các dịch vụ cấu hình tham số đặc biệt được hỗ trợ cho các điều kiện làm việc không chuẩn.
Trả lời: Nó hoàn toàn tránh được tiếng ồn chuyển mạch và biến động nhiệt độ định kỳ, duy trì độ ổn định nhiệt độ tĩnh lâu dài của các thành phần quang điện tử chính xác và cải thiện hiệu quả tuổi thọ sử dụng sản phẩm cũng như độ chính xác phát hiện.
