Một kỹ sư thiết kế đang nghiên cứu một thiết bị chẩn đoán y tế mới. Thiết bị này yêu cầu một vùng làm mát nhỏ có thể giữ nhiệt độ chính xác 4°C, có khả năng chuyển sang chế độ sưởi cho một thử nghiệm khác. Việc làm mát phải nhỏ gọn, không rung và có thể hoạt động ở mọi hướng. Các thiết bị làm mát thông thường—máy nén, quạt và bộ trao đổi nhiệt—không thể đáp ứng các yêu cầu này. Chúng quá lớn, quá ồn ào và quá thiếu linh hoạt. Giải pháp là Máy làm mát nhiệt điện, một thiết bị trạng thái rắn sử dụng hiệu ứng Peltier để bơm nhiệt. Hiệu ứng Peltier là hiện tượng phân biệtMáy làm mát nhiệt điệntừ tất cả các công nghệ làm mát khác. Đó là lý do tại sao chúng có thể được thu nhỏ, tại sao chúng không có bộ phận chuyển động và tại sao chúng có thể chuyển từ làm mát sang sưởi ấm ngay lập tức. Đối với các kỹ sư thu mua và nhà thiết kế sản phẩm, việc hiểu hiệu ứng Peltier là điều cần thiết để xác định liệu Máy làm mát nhiệt điện có phải là lựa chọn phù hợp cho một ứng dụng cụ thể hay không.
Hướng dẫn này được viết dành cho những người mua cần tìm nguồn Máy làm mát nhiệt điện và muốn hiểu công nghệ đằng sau chúng. Chúng tôi sẽ giải thích hiệu ứng Peltier là gì, nó hoạt động như thế nào, nó khác với cách làm mát thông thường như thế nào và những thông số kỹ thuật quan trọng khi chọn Máy làm mát nhiệt điện. Chúng tôi cũng sẽ cung cấp thông số chi tiết sản phẩm từ nhà máy của chúng tôi tạiCông ty TNHH Công nghệ Phúc Châu X-MeritanCho dù bạn đang thiết kế thiết bị y tế, hệ thống laser, ghế ô tô hay thiết bị điện tử tiêu dùng, hướng dẫn này sẽ giúp bạn đưa ra quyết định sáng suốt về làm mát bằng nhiệt điện.
Hiệu ứng Peltier là một hiện tượng nhiệt điện được phát hiện bởi nhà vật lý người Pháp Jean Charles Athanase Peltier vào năm 1834. Nó mô tả sự nóng lên hoặc làm mát xảy ra tại điểm nối của hai dây dẫn khác nhau khi có dòng điện chạy qua chúng. Khi dòng điện chạy theo một hướng, nhiệt được hấp thụ ở một điểm nối và tỏa ra ở điểm nối kia. Khi dòng điện đảo chiều, hiệu ứng cũng bị đảo ngược: điểm nối nóng trở nên lạnh và điểm nối lạnh trở nên nóng. Đây là nguyên tắc cơ bản đằng sau Máy làm mát nhiệt điện. Bộ làm mát nhiệt điện, còn được gọi là bộ làm mát Peltier, là một máy bơm nhiệt ở trạng thái rắn sử dụng hiệu ứng Peltier để truyền nhiệt từ bên này sang bên kia của thiết bị. Thiết bị này bao gồm một dãy các viên bán dẫn loại p và loại n được kết nối điện nối tiếp và song song về nhiệt. Các viên được kẹp giữa hai chất nền gốm. Khi một dòng điện một chiều được đặt vào, các electron và lỗ trống sẽ di chuyển qua các viên, mang theo nhiệt. Kết quả là một mặt lạnh và một mặt nóng. Bảng dưới đây tóm tắt các khía cạnh chính của hiệu ứng Peltier.
| Diện mạo | Sự miêu tả |
| Khám phá | Jean Charles Athanase Peltier, 1834 |
| Nguyên tắc | Làm nóng hoặc làm mát tại điểm nối của các dây dẫn khác nhau |
| Hướng tác dụng | Phụ thuộc vào chiều dòng điện |
| Thành phần chính | Viên bán dẫn loại P và loại N, chất nền gốm |
| Kết quả | Bên lạnh và bên nóng |
Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi chuyên thiết kế và sản xuất Máy làm mát nhiệt điện dựa trên hiệu ứng Peltier. Chúng tôi có nhiều kinh nghiệm trong sản xuất viên bán dẫn, lắp ráp mô-đun và thiết kế hệ thống nhiệt. Sản phẩm của chúng tôi được sử dụng trong nhiều ứng dụng, từ thiết bị y tế đến điện tử tiêu dùng.
Máy làm mát nhiệt điện khác với các thiết bị làm mát thông thường ở một số điểm cơ bản. Các thiết bị làm mát thông thường, chẳng hạn như hệ thống nén hơi, thiết bị làm lạnh hấp thụ và bơm nhiệt, dựa vào các bộ phận cơ khí—máy nén, máy bơm và quạt—để luân chuyển chất làm lạnh và truyền nhiệt. Những hệ thống này hoạt động hiệu quả và hiệu quả trong việc làm mát quy mô lớn nhưng chúng cồng kềnh, ồn ào và có các bộ phận chuyển động bị hao mòn. Máy làm mát nhiệt điện không có bộ phận chuyển động. Họ sử dụng hiệu ứng Peltier để bơm nhiệt trực tiếp mà không cần bất kỳ chất làm lạnh hoặc nén cơ học nào. Điều này làm cho chúng nhỏ gọn, yên tĩnh, đáng tin cậy và có thể hoạt động theo mọi hướng. Bảng dưới đây so sánh hai loại hệ thống làm mát.
| đặc trưng | Máy làm mát nhiệt điện | Thiết bị làm mát thông thường |
| Nguyên tắc làm việc | hiệu ứng Peltier | Nén hơi hoặc hấp thụ |
| Bộ phận chuyển động | Không có | Máy nén, quạt, máy bơm |
| chất làm lạnh | Không có | Yêu cầu |
| Kích cỡ | Nhỏ gọn | Lớn |
| Tiếng ồn | Im lặng (trừ quạt) | Ồn ào |
| Rung | Không có | Đúng |
| Định hướng | Bất kỳ định hướng nào | Định hướng cố định điển hình |
| Làm mát/Sưởi ấm | Có thể đảo ngược (bằng cách đảo ngược dòng điện) | Không thể đảo ngược (không có van bổ sung) |
| Hiệu quả | Thấp hơn (COP thường là 0,5 - 1,5) | Cao hơn (COP thường là 2 - 4) |
| Kiểm soát nhiệt độ chính xác | Tuyệt vời (+/- 0,1°C) | Trung bình (+/- 1°C) |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Bộ làm mát nhiệt điện cho các ứng dụng yêu cầu những ưu điểm độc đáo của làm mát thể rắn. Chúng tôi giúp khách hàng hiểu được sự cân bằng giữa làm mát bằng nhiệt điện và làm mát thông thường để họ có thể đưa ra lựa chọn phù hợp cho ứng dụng của mình. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ tính toán nhiệt, lựa chọn mô-đun và thiết kế hệ thống.
Khi chọn Máy làm mát nhiệt điện, người mua phải xem xét một số thông số kỹ thuật chính. Các thông số kỹ thuật này xác định hiệu suất của bộ làm mát và sự phù hợp của nó đối với ứng dụng. Các thông số kỹ thuật quan trọng nhất là chênh lệch nhiệt độ tối đa (ΔTmax), công suất làm mát tối đa (Qmax), dòng điện tối đa (Imax), điện áp tối đa (Vmax) và kích thước của mô-đun. ΔTmax là chênh lệch nhiệt độ tối đa mà mô-đun có thể đạt được giữa mặt nóng và mặt lạnh. Qmax là lượng nhiệt tối đa mà mô-đun có thể bơm ở mức ΔT=0. Imax và Vmax là dòng điện và điện áp tối đa mà mô-đun có thể hoạt động. Bảng dưới đây tóm tắt các thông số kỹ thuật này.
| Đặc điểm kỹ thuật | Sự miêu tả | Phạm vi điển hình |
| ΔTmax | Chênh lệch nhiệt độ tối đa (nóng đến lạnh) | 60°C - 75°C |
| Qmax | Công suất làm mát tối đa ở ΔT=0 | 10W - 200W |
| Imax | Dòng điện hoạt động tối đa | 2 A - 15 A |
| Vmax | Điện áp hoạt động tối đa | 3V - 30V |
| Kích thước mô-đun | Dài x Rộng x Cao | 10x10mm đến 62x62mm |
| Số lượng giai đoạn | Đơn hoặc nhiều giai đoạn | 1 - 5 |
Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi sản xuất Máy làm mát nhiệt điện với nhiều thông số kỹ thuật. Chúng tôi cung cấp các mô-đun một giai đoạn và nhiều giai đoạn, với Qmax từ 10 W đến 200 W và ΔTmax từ 60°C đến 75°C. Chúng tôi cũng có thể tùy chỉnh thiết kế các mô-đun để đáp ứng các yêu cầu cụ thể. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ lựa chọn mô-đun tối ưu cho ứng dụng của bạn.
Bộ làm mát nhiệt điện phù hợp nhất cho các ứng dụng yêu cầu một hoặc nhiều yếu tố sau: kích thước nhỏ gọn, không có bộ phận chuyển động, không rung, kiểm soát nhiệt độ chính xác hoặc khả năng chuyển đổi giữa làm mát và sưởi ấm. Những ứng dụng này thường được tìm thấy trong các ngành như y tế, hàng không vũ trụ, ô tô, điện tử tiêu dùng và viễn thông. Trong ngành y tế, Máy làm mát nhiệt điện được sử dụng trong các thiết bị chẩn đoán, máy làm mát insulin và thiết bị thí nghiệm. Trong hàng không vũ trụ, chúng được sử dụng trong các bộ phận vệ tinh và làm mát hệ thống điện tử hàng không. Trong ô tô, chúng được sử dụng trong làm mát ghế, quản lý nhiệt pin và giá để cốc. Trong thiết bị điện tử tiêu dùng, chúng được sử dụng trong máy làm mát di động, máy làm lạnh rượu và máy làm mát CPU. Bảng dưới đây tóm tắt các ứng dụng chính và lý do tại sao Máy làm mát nhiệt điện lại phù hợp với chúng.
| Ứng dụng | Yêu cầu chính | Tại sao máy làm mát nhiệt điện |
| Thiết bị chẩn đoán y tế | Kiểm soát nhiệt độ chính xác | Độ chính xác +/- 0,1°C, không rung |
| Hệ thống laze | Làm mát nhỏ gọn, chính xác | Kích thước nhỏ, phản ứng nhanh |
| Ghế ô tô | Làm mát và sưởi ấm | Có thể đảo ngược bằng cách đảo ngược dòng điện |
| Máy làm mát di động | Nhỏ gọn, chạy bằng pin | Công suất thấp, không có chất làm lạnh |
| Thiết bị viễn thông | Đáng tin cậy, không cần bảo trì | Không có bộ phận chuyển động, tuổi thọ cao |
| Hàng không vũ trụ | Nhẹ, không rung | Nhỏ gọn, trạng thái rắn |
Tại nhà máy của chúng tôi, chúng tôi làm việc với khách hàng trong tất cả các ngành này để cung cấp Máy làm mát nhiệt điện đáp ứng các yêu cầu cụ thể của họ. Chúng tôi có thể cung cấp các mô-đun tiêu chuẩn hoặc các cụm lắp ráp được thiết kế tùy chỉnh. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ tính toán nhiệt, lựa chọn mô-đun và tích hợp hệ thống.
Đánh giá một nhà cung cấp Máy làm mát nhiệt điện đòi hỏi phải tập trung vào năng lực sản xuất, kiểm soát chất lượng, hỗ trợ kỹ thuật và kinh nghiệm. Nhà cung cấp phải có khả năng sản xuất các viên bán dẫn và lắp ráp các mô-đun theo các thông số kỹ thuật được yêu cầu. Điều này đòi hỏi thiết bị chuyên dụng để cắt hạt, hàn và thử nghiệm. Nhà cung cấp phải có hệ thống kiểm soát chất lượng để đảm bảo hiệu suất và độ tin cậy nhất quán. Điều này bao gồm kiểm tra ΔTmax, Qmax và độ kín rò rỉ. Nhà cung cấp phải có bộ phận hỗ trợ kỹ thuật để hỗ trợ lựa chọn mô-đun và thiết kế hệ thống nhiệt. Bảng dưới đây tóm tắt các tiêu chí đánh giá.
| Tiêu chí đánh giá | Những gì cần tìm | Tại sao nó quan trọng |
| Năng lực sản xuất | Sản xuất viên, thiết bị lắp ráp mô-đun | Đảm bảo chất lượng và tính nhất quán của sản phẩm |
| Kiểm soát chất lượng | ISO 9001, hồ sơ thử nghiệm | Đảm bảo hiệu suất nhất quán |
| Hỗ trợ kỹ thuật | Kỹ thuật nhiệt, hỗ trợ thiết kế | Giúp chọn mô-đun phù hợp |
| Kinh nghiệm | Kỷ lục trong ngành nhiệt điện | Thể hiện khả năng và độ tin cậy |
| Tùy chỉnh | Khả năng thiết kế các mô-đun tùy chỉnh | Đáp ứng yêu cầu ứng dụng cụ thể |
Tại X-Meritan, nhà máy của chúng tôi đã sản xuất Máy làm mát nhiệt điện trong hơn một thập kỷ. Chúng tôi đã đầu tư vào thiết bị sản xuất viên và lắp ráp mô-đun tiên tiến. Chúng tôi được chứng nhận ISO 9001 và chúng tôi lưu giữ hồ sơ chi tiết về tất cả các bài kiểm tra hiệu suất. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ lựa chọn mô-đun và thiết kế hệ thống nhiệt. Chúng tôi mời bạn đánh giá chúng tôi dựa trên các tiêu chí này và coi chúng tôi là đối tác của bạn về Máy làm mát nhiệt điện.
Bảng sau đây cung cấp các thông số sản phẩm chính cho Bộ làm mát nhiệt điện của chúng tôi. Các mô-đun này được thiết kế cho nhiều ứng dụng, từ thiết bị y tế đến điện tử tiêu dùng. Nhà máy của chúng tôi cũng có thể sản xuất các mô-đun tùy chỉnh để đáp ứng các yêu cầu cụ thể.
| tham số | Phạm vi đặc điểm kỹ thuật | Ghi chú |
| ΔTmax | 60°C - 75°C | Phụ thuộc vào cấp mô-đun |
| Qmax | 10W - 200W | Tại ΔT=0 |
| Imax | 2 A - 15 A | Dòng điện hoạt động tối đa |
| Vmax | 3V - 30V | Điện áp hoạt động tối đa |
| Kích thước mô-đun | 10x10mm đến 62x62mm | Kích thước tùy chỉnh có sẵn |
| Số lượng giai đoạn | 1 - 5 | Nhiều giai đoạn cho ΔT cao hơn |
| Chất nền gốm | Alumina, nhôm Nitrat | AlN cho độ dẫn nhiệt cao hơn |
| Hàn | Sn-Sb, Sn-Bi, Au-Sn | Đã chọn cho phạm vi nhiệt độ |
| Nhiệt độ hoạt động | -50°C đến +150°C | Phụ thuộc vào mối hàn và vật liệu |
| Tuổi thọ | Hơn 100.000 giờ | Với quản lý nhiệt thích hợp |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Bộ làm mát nhiệt điện để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh ΔTmax, Qmax, kích thước và số lượng giai đoạn để phù hợp với ứng dụng cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm việc kiểm tra từng mô-đun về hiệu suất và độ tin cậy. Mục tiêu của chúng tôi là cung cấp cho khách hàng Máy làm mát nhiệt điện chất lượng cao đáp ứng nhu cầu quản lý nhiệt của họ.
Câu hỏi 1: Hiệu suất điển hình của máy làm mát nhiệt điện so với hệ thống dùng máy nén là gì?
Trả lời: Hệ số hiệu suất (COP) của Máy làm mát nhiệt điện thường là 0,5 đến 1,5, trong khi hệ thống dựa trên máy nén thường có COP từ 2 đến 4. Điều này có nghĩa là Máy làm mát nhiệt điện kém hiệu quả hơn và tiêu thụ nhiều điện hơn cho cùng một lượng làm mát. Tuy nhiên, kích thước nhỏ gọn, không có bộ phận chuyển động và khả năng kiểm soát nhiệt độ chính xác khiến chúng trở thành lựa chọn ưu tiên cho nhiều ứng dụng trong đó hiệu quả chỉ là thứ yếu so với các yếu tố khác.
Câu hỏi 2: Máy làm mát nhiệt điện có thể dùng để làm mát và sưởi ấm được không?
Trả lời: Có, Máy làm mát nhiệt điện có thể được sử dụng cho cả mục đích làm mát và sưởi ấm. Bằng cách đảo ngược hướng của dòng điện một chiều, bên nóng và bên lạnh sẽ được hoán đổi. Điều này làm cho Bộ làm mát nhiệt điện trở nên lý tưởng cho các ứng dụng yêu cầu cả làm mát và sưởi ấm, chẳng hạn như ghế ô tô, máy làm lạnh rượu và thiết bị y tế. Việc chuyển đổi diễn ra tức thời và không yêu cầu thêm thành phần nào.
Câu hỏi 3: Nhiệt độ chênh lệch tối đa mà máy làm mát nhiệt điện có thể đạt được là bao nhiêu?
Trả lời: Chênh lệch nhiệt độ tối đa (ΔTmax) của Bộ làm mát nhiệt điện một cấp thường là 60°C đến 75°C. Đối với chênh lệch nhiệt độ cao hơn, các mô-đun nhiều giai đoạn được sử dụng. Mô-đun nhiều giai đoạn có thể đạt được ΔTmax từ 100°C trở lên. Sự chênh lệch nhiệt độ thực tế đạt được trong một ứng dụng phụ thuộc vào tải nhiệt và hiệu suất của bộ tản nhiệt ở phía nóng.
Câu hỏi 4: Máy làm mát nhiệt điện có tuổi thọ bao lâu?
Trả lời: Máy làm mát nhiệt điện có tuổi thọ cao, thường từ 100.000 đến 200.000 giờ vì chúng không có bộ phận chuyển động. Tuổi thọ bị giới hạn bởi sự xuống cấp của các mối hàn và vật liệu bán dẫn. Với điều kiện vận hành và quản lý nhiệt thích hợp, Máy làm mát nhiệt điện có thể tồn tại trong nhiều năm. Nhà máy của chúng tôi kiểm tra các mô-đun để đảm bảo chúng đáp ứng các thông số kỹ thuật về tuổi thọ của chúng tôi.

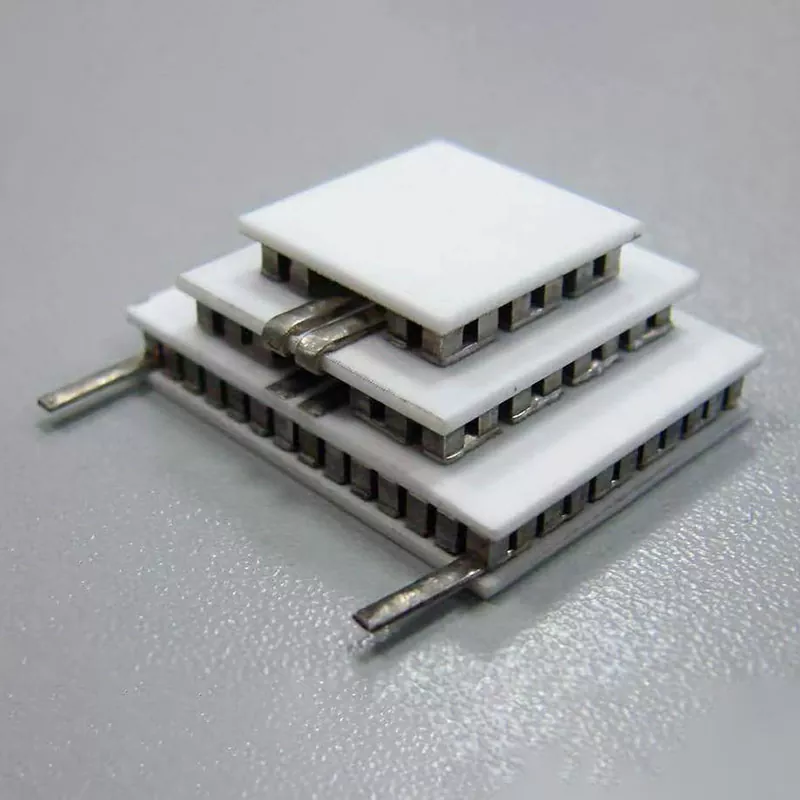

Câu hỏi 5: Máy làm mát nhiệt điện một cấp và nhiều cấp khác nhau như thế nào?
Trả lời: Máy làm mát nhiệt điện một tầng có một lớp viên bán dẫn và có thể đạt được ΔTmax từ 60°C đến 75°C. Bộ làm mát nhiệt điện nhiều tầng có nhiều lớp xếp chồng lên nhau, mỗi lớp góp phần tạo ra sự chênh lệch nhiệt độ chung. Mô-đun nhiều tầng có thể đạt ΔTmax từ 100°C trở lên, nhưng chúng có công suất làm mát thấp hơn (Qmax) và đắt hơn. Chúng được sử dụng cho các ứng dụng yêu cầu nhiệt độ rất thấp, chẳng hạn như máy dò hồng ngoại và cảm biến CCD.
Hiệu ứng Peltier là hiện tượng giúp phân biệt Máy làm mát nhiệt điện với các thiết bị làm mát thông thường. Nó cho phép bơm nhiệt ở trạng thái rắn mà không cần bộ phận chuyển động, không chất làm lạnh và không rung. Điều này làm cho Bộ làm mát nhiệt điện trở nên lý tưởng cho các ứng dụng yêu cầu kích thước nhỏ gọn, kiểm soát nhiệt độ chính xác và khả năng chuyển đổi giữa làm mát và sưởi ấm. Mặc dù chúng kém hiệu quả hơn các hệ thống dựa trên máy nén nhưng những ưu điểm độc đáo của chúng khiến chúng trở thành lựa chọn khả thi duy nhất cho nhiều ứng dụng đòi hỏi khắt khe. Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi có chuyên môn và thiết bị để sản xuất Máy làm mát nhiệt điện chất lượng cao, đáp ứng các yêu cầu khắt khe nhất. Chúng tôi sử dụng vật liệu bán dẫn chất lượng cao, quy trình lắp ráp chính xác và thử nghiệm nghiêm ngặt để đảm bảo rằng các mô-đun của chúng tôi mang lại hiệu suất đáng tin cậy và tuổi thọ lâu dài.
Cho dù bạn đang thiết kế các thiết bị y tế, hệ thống laser, linh kiện ô tô hay thiết bị điện tử tiêu dùng, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về các yêu cầu của Bộ làm mát nhiệt điện. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các doanh nghiệp trên toàn thế giới.
Liên hệ với Công ty TNHH Công nghệ Fuzhou X-Meritan ngay hôm nayđể thảo luận về các yêu cầu của Bộ làm mát nhiệt điện và khám phá cách hiệu ứng Peltier có thể giải quyết những thách thức về quản lý nhiệt của bạn.
