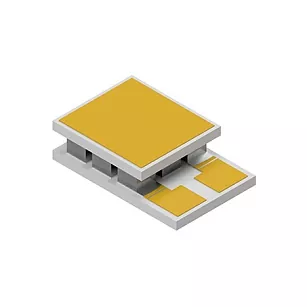

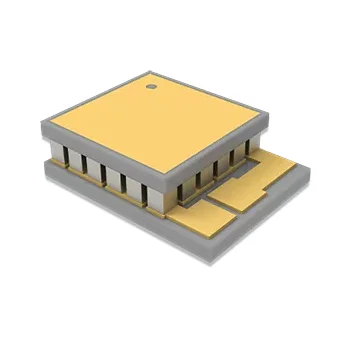

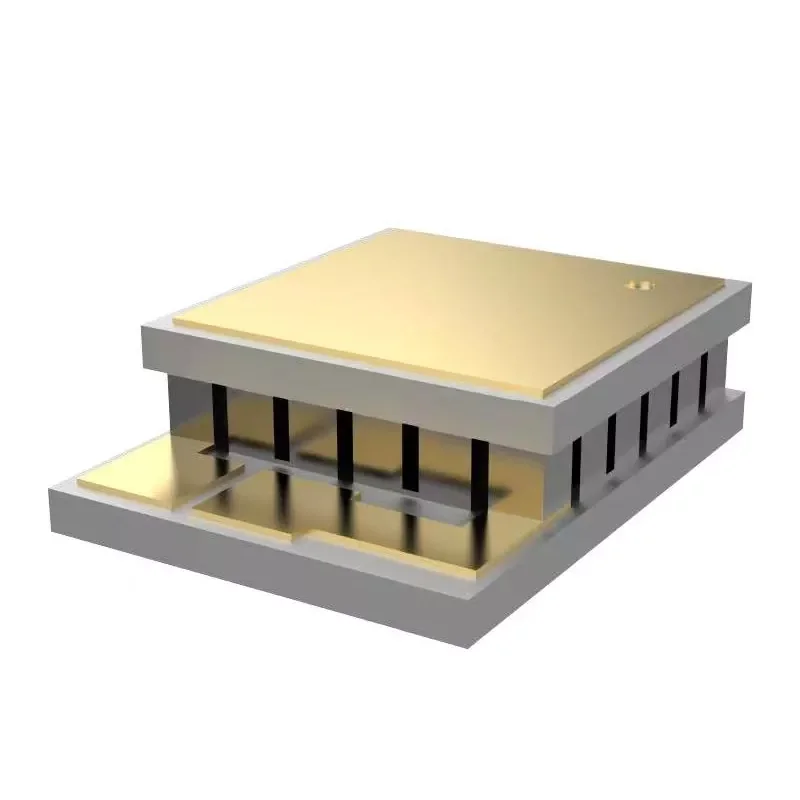

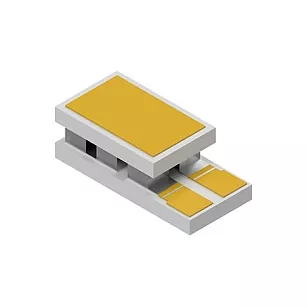

Bộ làm mát nhiệt điện siêu nhỏ cho quang điện tử

X-Meritan bao gồm các khả năng phát triển vật liệu nhiệt điện, sản xuất thành phần bộ làm mát nhiệt điện (TEC) và thiết kế giải pháp nhiệt. Các Bộ làm mát nhiệt điện siêu nhỏ dành cho các thiết bị Quang điện tử này sử dụng hiệu ứng Peltier để làm mát hoặc sưởi ấm chủ động, loại bỏ nhu cầu sử dụng máy nén, chất làm lạnh hoặc các bộ phận cơ khí chuyển động. Chúng thích hợp cho các thành phần nhạy cảm với nhiệt độ như điốt laser, thiết bị liên lạc quang học, bộ tách sóng quang, mô-đun lidar và các thành phần quang điện tử nhỏ gọn khác.

Đặc trưng:

●  Thiết kế thu nhỏ, phù hợp với bao bì điện tử chính xác và quang điện tử có không gian hạn chế.

●  Hỗ trợ kiểm soát nhiệt độ chính xác, giúp giảm tác động của sự chênh lệch nhiệt độ đến hiệu suất của thiết bị.

●  Cấu trúc làm mát thể rắn, không có bộ phận chuyển động, đảm bảo hoạt động lâu dài ổn định và đáng tin cậy.

●  Khả năng chịu nhiệt độ cao: Thích hợp cho các ứng dụng yêu cầu kiểm soát nhiệt độ ổn định trong điều kiện nhiệt độ môi trường xung quanh cao.

●  Không rung hoặc tiếng ồn cơ học: Cấu trúc trạng thái rắn phù hợp với hệ thống quang học chính xác và thiết bị đo lường nhạy cảm.

●  Tuân thủ RoHS, tạo điều kiện thuận lợi cho việc áp dụng trong các dự án trên thị trường toàn cầu.

Kịch bản ứng dụng:

●  Kiểm soát nhiệt độ cho các thiết bị liên lạc quang học, đặc biệt là kiểm soát nhiệt độ ngoại vi cho điốt laze, DFB, EML và TOSA/ROSA.

●  Ổn định nhiệt độ của máy phát và máy thu LiDAR.

●  Nguồn sáng và bộ phận cảm biến trong thiết bị xét nghiệm y tế.

●  Bàn thử nghiệm quang học chính xác và bệ hiệu chuẩn trong phòng thí nghiệm.

●  Các ứng dụng đóng gói yêu cầu kích thước nhỏ, độ rung thấp và phản hồi nhanh.

Thông số kỹ thuật và tùy chỉnh

Tiêu chí lựa chọn

Khi chọn Bộ làm mát nhiệt điện siêu nhỏ cho Quang điện tử, hãy xem xét các thông số sau:

Kích thước: Được tùy chỉnh dựa trên đế thiết bị và buồng lắp

Độ dày: Phải cân bằng khả năng chịu nhiệt, lực kẹp và không gian lắp ráp

Dòng điện hoạt động tối đa: Phải phù hợp với chiến lược cấp nguồn và kiểm soát nhiệt độ của biến tần

Chênh lệch nhiệt độ tối đa (Delta Tmax): Tùy thuộc vào điều kiện tản nhiệt ở đầu nóng

Công suất bơm nhiệt (Qmax): Xác định lượng nhiệt có thể loại bỏ

Điện trở và điện áp: Ảnh hưởng đến tổn thất truyền động và độ chính xác của điều khiển

Khi tùy chỉnh, chúng tôi sẽ xác nhận:

Kích thước nguồn nhiệt: Chip laser, gói TO, vi cảm biến hoặc mô-đun quang điện tử tích hợp.

Vật liệu giao diện: Mạ niken, khả năng tương thích hàn hoặc các yêu cầu kim loại hóa đặc biệt.

Phạm vi nhiệt độ hoạt động: Ổn định nhiệt độ phòng, hoạt động ở nhiệt độ thấp hoặc bù nhiệt độ cao.

Yêu cầu về kết cấu: Kết cấu siêu mỏng, mật độ bơm nhiệt cao hơn hoặc các hạn chế về không gian khác.

Thông số kỹ thuật

Tại sao chọn X-Meritan?

Thiết kế TEC thu nhỏ: Micro TEC nhỏ tới 1,5 × 1,1 mm, với độ dày tối thiểu 0,65 mm.

Mật độ bơm nhiệt cao: Lên đến khoảng 43 W/cm2, thích hợp cho các ứng dụng nhỏ gọn, thông lượng nhiệt cao.

Chuyên môn về vật liệu nhiệt điện: Phát triển vật liệu nhiệt điện nội bộ hỗ trợ hiệu suất TEC được tối ưu hóa và các thiết kế dành riêng cho ứng dụng.

Giải pháp TEC tùy chỉnh: Kích thước tùy chỉnh, đặc tính điện, cấu hình vật liệu, kim loại hóa và cấu trúc kết nối dựa trên yêu cầu ứng dụng.

Từ nguyên mẫu đến sản xuất: Hỗ trợ từ thiết kế nhiệt và phát triển nguyên mẫu đến thử nghiệm và sản xuất số lượng lớn.

Câu hỏi thường gặp

Tại sao sản phẩm này phù hợp với các thiết bị quang điện tử hơn là tản nhiệt tiêu chuẩn?

Tản nhiệt tiêu chuẩn chỉ cung cấp khả năng làm mát thụ động nên nhiệt độ thiết bị dao động theo sự thay đổi của nhiệt độ môi trường. Mặt khác, bộ làm mát nhiệt điện vi mô chủ động kiểm soát nhiệt độ, đưa nhiệt độ vận hành trở lại phạm vi mục tiêu, khiến chúng trở nên lý tưởng cho các hệ thống quang điện tử nhạy cảm với sự chênh lệch nhiệt độ.

Những gì cần được ưu tiên trong các dự án diode laser?

Trọng tâm không chỉ tập trung vào bản thân tấm làm mát mà còn trên toàn bộ đường dẫn nhiệt: tiếp xúc nguồn nhiệt, vật liệu giao diện, thiết kế tản nhiệt và liệu dòng điện có phù hợp hay không.

X-Meritan có thể tùy chỉnh kích thước của bộ làm mát nhiệt điện (TEC) không?

Đúng. X-Meritan có thể đánh giá các kích thước và cấu hình tùy chỉnh dựa trên bản vẽ kỹ thuật, mẫu hoặc thông số kỹ thuật của ứng dụng. Tùy chỉnh bao gồm kích thước, đặc tính điện, cấu hình vật liệu P/N, cấu trúc kết nối và yêu cầu giao diện.
