Một kỹ sư thiết kế đang chế tạo một máy làm mát mẫu y tế nhỏ gọn sử dụngMáy làm mát nhiệt điện. Mặt lạnh đạt đến nhiệt độ mục tiêu trong vòng vài phút trong quá trình thử nghiệm trên băng ghế dự bị. Nhưng khi thiết bị được lắp vào vỏ, nhiệt độ phía lạnh bắt đầu tăng lên và không bao giờ ổn định. Kỹ sư kiểm tra dòng điện TEC, lớp cách điện và vòng điều khiển. Mọi thứ đều có vẻ đúng. Vấn đề không hề nằm ở mặt lạnh lùng chút nào. Nó đang ở phía nóng. Nhiệt lượng bị TEC loại bỏ không được loại bỏ một cách hiệu quả và lượng nhiệt đó đang truyền ngược trở lại mô-đun, làm giảm khả năng làm mát của mô-đun. Đây là sai lầm phổ biến nhất trong thiết kế làm mát nhiệt điện và gây tốn kém. Đối với các kỹ sư thu mua và nhà phát triển sản phẩm, việc hiểu lý do tại sao loại bỏ nhiệt ở mặt nóng là rất quan trọng là sự khác biệt giữa một sản phẩm hoạt động và một sản phẩm không hoạt động tại hiện trường.
Hướng dẫn này được viết dành cho người mua và kỹ sư đang tìm nguồn cung ứng Bộ làm mát nhiệt điện và các bộ phận quản lý nhiệt liên quan. Chúng tôi sẽ giải thích sự cân bằng nhiệt của TEC, tại sao mặt nóng là yếu tố hạn chế trong hiệu suất làm mát, việc lựa chọn tản nhiệt và quạt ảnh hưởng đến kết quả như thế nào, những thông số kỹ thuật nào cần đưa vào đơn đặt hàng và cách đánh giá nhà cung cấp. Chúng tôi cũng sẽ cung cấp các thông số chi tiết về sản phẩm từ nhà máy của chúng tôi tại Fuzhou X-Meritan Technology Co., Ltd. Cho dù bạn đang thiết kế máy làm mát đồ uống, mô-đun laser, thiết bị y tế hay vỏ điện tử, hướng dẫn này sẽ giúp bạn chỉ định hệ thống làm mát nhiệt điện hoạt động đáng tin cậy.

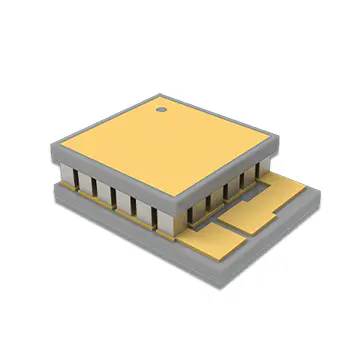

Bộ làm mát nhiệt điện, còn được gọi là mô-đun Peltier, là một máy bơm nhiệt ở trạng thái rắn giúp truyền nhiệt từ bên này sang bên kia của thiết bị khi có dòng điện chạy vào. Mô-đun này bao gồm một loạt các viên bán dẫn, điển hình là bismuth Telluride, được kẹp giữa hai chất nền gốm. Khi dòng điện chạy qua các viên, các electron sẽ hấp thụ nhiệt ở một điểm nối và giải phóng nhiệt ở điểm nối khác. Bên thu nhiệt trở nên lạnh, bên tỏa nhiệt trở nên nóng. Không có bộ phận chuyển động, không có chất làm lạnh và không có máy nén. Mô-đun này nhỏ gọn, im lặng và có thể được điều khiển chính xác. Bảng dưới đây tóm tắt các đặc tính vận hành cơ bản của Máy làm mát nhiệt điện.
| tham số | Sự miêu tả | Giá trị điển hình |
| Nguyên tắc hoạt động | Hiệu ứng Peltier (bơm nhiệt qua dòng điện) | Trạng thái rắn, không có bộ phận chuyển động |
| Mặt lạnh | Hấp thụ nhiệt từ tải | Nhiệt độ dưới môi trường xung quanh |
| Mặt nóng | Tỏa nhiệt ra môi trường | Nhiệt độ trên môi trường xung quanh |
| Bơm nhiệt (Qc) | Công suất làm mát | Phụ thuộc vào kích thước mô-đun và hiện tại |
| Nguồn điện đầu vào (Pin) | Điện năng tiêu thụ | Phụ thuộc vào điện áp và dòng điện |
| Nhiệt bị loại bỏ (Qh) | Qc + Ghim | Luôn lớn hơn Qc |
| COP | Qc/Pin | Thông thường 0,3 - 0,7 |
TạiCông ty TNHH Công nghệ Phúc Châu X-Meritan, nhà máy của chúng tôi sản xuất Máy làm mát nhiệt điện cho nhiều ứng dụng làm mát. Chúng tôi hiểu rằng mô-đun chỉ là một phần của hệ thống. Việc loại bỏ nhiệt ở mặt nóng cũng quan trọng không kém và chúng tôi làm việc với khách hàng để đảm bảo rằng toàn bộ hệ thống nhiệt được thiết kế để thành công.
Lý do cơ bản khiến mặt nóng là yếu tố giới hạn là định luật thứ nhất của nhiệt động lực học. Máy làm mát nhiệt điện không tiêu hủy nhiệt; nó di chuyển nó. Nhiệt hấp thụ ở mặt lạnh (Qc) cộng với năng lượng điện mà mô-đun tiêu thụ (Pin) phải bị loại bỏ ở mặt nóng (Qh). Mối quan hệ rất đơn giản: Qh = Qc + Pin. Điều này có nghĩa là phía nóng luôn có nhiều nhiệt cần thải ra hơn so với phía lạnh hấp thụ. Trong một mô-đun điển hình hoạt động ở mức COP là 0,5, nhiệt thải ra ở phía nóng gấp ba lần công suất làm mát. Nếu mặt nóng không thể thải bớt lượng nhiệt này thì nhiệt độ của mặt nóng sẽ tăng lên. Và khi nhiệt độ phía nóng tăng lên, chênh lệch nhiệt độ giữa các mô-đun tăng lên, làm giảm khả năng làm mát và hiệu quả của mô-đun. Bảng dưới đây minh họa cân bằng nhiệt cho một TEC điển hình.
| tham số | Giá trị | Ghi chú |
| Công suất làm lạnh (Qc) | 50 W | Nhiệt lượng được hấp thụ ở phía lạnh |
| Nguồn điện đầu vào (Pin) | 100 W | Nguồn điện cho mô-đun |
| Nhiệt bị loại bỏ (Qh) | 150W | Qc + Ghim |
| COP | 0.5 | Qc/Pin |
| Tỷ lệ loại bỏ nhiệt | 3:1 | Qh/Qc |
Tại nhà máy của chúng tôi, chúng tôi giúp khách hàng hiểu được sự cân bằng nhiệt này. Chúng tôi cung cấp các đường cong hiệu suất chi tiết cho thấy công suất làm mát thay đổi như thế nào theo nhiệt độ phía nóng. Chúng tôi cũng cung cấp hướng dẫn về kích thước tản nhiệt và lựa chọn quạt để đảm bảo rằng mặt nóng có thể loại bỏ lượng nhiệt cần thiết. Mục tiêu của chúng tôi là giúp khách hàng thiết kế một hệ thống đạt được nhiệt độ phía lạnh mong muốn một cách đáng tin cậy.
Khi khả năng thải nhiệt ở phía nóng không đủ, một loạt các tác động tiêu cực sẽ xảy ra. Tác động đầu tiên là sự gia tăng nhiệt độ phía nóng. Điều này làm giảm sự chênh lệch nhiệt độ mà mô-đun có thể duy trì, nghĩa là nhiệt độ phía lạnh tăng lên. Tác động thứ hai là giảm khả năng làm mát. Khi nhiệt độ phía nóng tăng lên, khả năng bơm nhiệt của mô-đun sẽ giảm. Tác động thứ ba là tăng tiêu thụ điện năng. Mô-đun phải làm việc nhiều hơn để duy trì nhiệt độ phía lạnh, làm tăng công suất đầu vào. Tác động thứ tư là giảm độ tin cậy. Nhiệt độ bên nóng cao làm tăng tốc độ xuống cấp của mô-đun và vật liệu giao diện nhiệt. Trong trường hợp nghiêm trọng, mô-đun có thể quá nóng và hỏng. Bảng dưới đây tóm tắt những ảnh hưởng của việc thải nhiệt không đủ.
| Tác dụng | Gây ra | Kết quả |
| Nhiệt độ bên nóng tăng | Công suất tản nhiệt hoặc quạt không đủ | Giảm hiệu suất làm mát |
| Giảm công suất làm mát | Tăng chênh lệch nhiệt độ | Mặt lạnh không thể đạt được nhiệt độ mục tiêu |
| Tăng mức tiêu thụ điện năng | Mô-đun làm việc chăm chỉ hơn để bù đắp | Chi phí vận hành cao hơn, lượng nhiệt thải ra nhiều hơn |
| Suy thoái mô-đun | Ứng suất nhiệt lên viên và mối hàn | Tuổi thọ giảm, hư hỏng sớm |
| Lỗi giao diện nhiệt | Nhiệt độ cao làm giảm chất bôi trơn nhiệt | Tăng khả năng chịu nhiệt, giảm hiệu suất hơn nữa |
Tại X-Meritan, chúng tôi đã thấy nhiều trường hợp hệ thống bị lỗi không phải do TEC không đủ mà do khả năng thải nhiệt không đủ. Chúng tôi làm việc với khách hàng của mình để tránh những vấn đề này bằng cách cung cấp các giải pháp nhiệt hoàn chỉnh, bao gồm bộ tản nhiệt, quạt và vật liệu giao diện nhiệt. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn tính toán công suất thải nhiệt cần thiết và chọn các thành phần phù hợp.
Việc xác định hệ thống loại bỏ nhiệt phù hợp đòi hỏi một cách tiếp cận có hệ thống. Bước đầu tiên là xác định tổng nhiệt lượng bị loại bỏ (Qh). Đây là tổng của công suất làm mát (Qc) và công suất đầu vào (Pin). Bước thứ hai là xác định nhiệt độ phía nóng tối đa cho phép. Đây thường là nhiệt độ môi trường cộng với mức tăng nhiệt độ trên tản nhiệt. Bước thứ ba là chọn một bộ tản nhiệt có khả năng chịu nhiệt có thể đạt được mức tăng nhiệt độ cần thiết ở luồng không khí có sẵn. Bước thứ tư là chọn quạt cung cấp đủ luồng không khí và áp suất tĩnh. Bước thứ năm là chọn vật liệu giao diện nhiệt giúp giảm thiểu điện trở tiếp xúc giữa mô-đun và tản nhiệt. Bảng dưới đây tóm tắt quá trình đặc tả.
| Bước chân | Hoạt động | Thông số chính |
| 1 | Xác định tổng nhiệt lượng cần loại bỏ | Qh = Qc + Pin |
| 2 | Xác định nhiệt độ bên nóng cho phép | Th = Tamb + ΔT |
| 3 | Chọn khả năng chịu nhiệt của tản nhiệt | Rth = ΔT / Qh |
| 4 | Chọn luồng gió và áp suất tĩnh của quạt | CFM, Pa |
| 5 | Chọn vật liệu giao diện nhiệt | Độ dẫn nhiệt (W/m·K) |
Tại nhà máy của chúng tôi, chúng tôi cung cấp các giải pháp nhiệt hoàn chỉnh cho Máy làm mát nhiệt điện. Chúng tôi có thể cung cấp bộ tản nhiệt với hình dạng cánh tản nhiệt được tối ưu hóa, quạt có độ ồn thấp và luồng khí cao cũng như vật liệu giao diện nhiệt có độ dẫn điện cao. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ quy trình xác định thông số kỹ thuật và cung cấp các tính toán nhiệt chi tiết cho ứng dụng của bạn.
Việc đánh giá một nhà cung cấp Bộ làm mát nhiệt điện và các bộ phận quản lý nhiệt đòi hỏi phải tập trung vào chất lượng sản phẩm, chuyên môn về nhiệt, khả năng kiểm tra và hỗ trợ kỹ thuật. Nhà cung cấp phải có khả năng sản xuất các mô-đun có hiệu suất ổn định. Họ phải có chuyên môn về thiết kế hệ thống nhiệt. Họ phải có thiết bị để kiểm tra các mô-đun và hệ thống đang chịu tải. Và họ phải cung cấp hỗ trợ kỹ thuật để giúp bạn chọn đúng thành phần. Bảng dưới đây tóm tắt các tiêu chí đánh giá này.
| Tiêu chí đánh giá | Những gì cần tìm | Tại sao nó quan trọng |
| Chất lượng mô-đun | Hiệu suất ổn định, kiểm tra độ tin cậy | Đảm bảo mô-đun đáp ứng các thông số kỹ thuật |
| Chuyên môn về nhiệt | Khả năng thiết kế hệ thống, mô phỏng nhiệt | Đảm bảo hệ thống hoàn chỉnh hoạt động |
| Khả năng kiểm tra | Kiểm tra hiệu suất dưới tải, kiểm tra tuổi thọ | Xác minh hiệu suất và độ tin cậy |
| Hỗ trợ kỹ thuật | Kỹ thuật ứng dụng, tính toán nhiệt | Giúp chọn đúng thành phần |
| Hiệu suất giao hàng | Hồ sơ giao hàng đúng hẹn, khả năng tồn kho | Giữ cho dây chuyền sản xuất của bạn hoạt động |
Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi đã sản xuất Máy làm mát nhiệt điện và các giải pháp nhiệt trong hơn một thập kỷ. Chúng tôi có nhiều kinh nghiệm trong việc thiết kế và thử nghiệm hệ thống nhiệt. Chúng tôi được chứng nhận ISO 9001 và chúng tôi lưu giữ hồ sơ chi tiết về tất cả các cuộc kiểm tra. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ tính toán nhiệt và lựa chọn thành phần. Chúng tôi mời bạn đánh giá chúng tôi dựa trên các tiêu chí này và coi chúng tôi là đối tác của bạn về các giải pháp làm mát nhiệt điện.
Bảng sau đây cung cấp các thông số sản phẩm chính cho Bộ làm mát nhiệt điện của chúng tôi. Các mô-đun này được thiết kế cho các ứng dụng làm mát từ sản phẩm tiêu dùng đến thiết bị y tế. Nhà máy của chúng tôi cũng có thể cung cấp bộ tản nhiệt, quạt và vật liệu giao diện nhiệt phù hợp.
| tham số | Phạm vi đặc điểm kỹ thuật | Ghi chú |
| Công suất làm lạnh (Qc) | 10W - 200W | Phụ thuộc vào kích thước mô-đun và hiện tại |
| Chênh lệch nhiệt độ tối đa (ΔTmax) | 60°C - 75°C | Tại Th = 27°C, không tải |
| Điện áp định mức | 5V - 24V | Điện áp tùy chỉnh có sẵn |
| Xếp hạng hiện tại | 2 A - 15 A | Phụ thuộc vào kích thước mô-đun |
| COP | 0,3 - 0,7 | Phụ thuộc vào điểm vận hành |
| Kích thước mô-đun | 20x20mm đến 62x62mm | Kích thước tùy chỉnh có sẵn |
| Loại tản nhiệt | Nhôm ép đùn, bào, liên kết | Được chọn để chịu nhiệt |
| Loại quạt | Trục, quạt gió | Được chọn cho luồng không khí và tiếng ồn |
| Vật liệu giao diện nhiệt | Mỡ nhiệt, đổi pha, đệm | Được lựa chọn cho độ dẫn điện và độ dày |
| MOQ | 100 miếng | Có thể thương lượng cho các đơn đặt hàng lớn |
| Thời gian dẫn | 2 - 4 tuần | Phụ thuộc vào số lượng và tùy biến |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Bộ làm mát nhiệt điện để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh công suất làm mát, điện áp, dòng điện và kích thước để phù hợp với yêu cầu cụ thể của bạn. Chúng tôi cũng cung cấp các giải pháp nhiệt hoàn chỉnh, bao gồm tản nhiệt, quạt và vật liệu giao diện nhiệt. Mục tiêu của chúng tôi là cung cấp cho khách hàng các giải pháp làm mát hiệu suất cao, đáng tin cậy.
Câu hỏi 1: Phía nóng của TEC phải thải ra bao nhiêu nhiệt lượng?
Trả lời: Nhiệt lượng thải ra ở phía nóng (Qh) là tổng của công suất làm mát (Qc) và công suất đầu vào (Pin). Đối với mô-đun hoạt động ở mức COP là 0,5, lượng nhiệt thải ra gấp ba lần công suất làm mát. Điều này có nghĩa là cứ mỗi watt làm mát thì phải loại bỏ ba watt nhiệt. Nếu phía nóng không thể loại bỏ lượng nhiệt này thì hiệu suất của mô-đun sẽ giảm. Nhóm kỹ thuật của chúng tôi có thể tính toán Qh chính xác cho ứng dụng của bạn.
Câu hỏi 2: Điều gì xảy ra nếu tôi sử dụng tản nhiệt quá nhỏ?
Trả lời: Nếu tản nhiệt quá nhỏ thì khả năng chịu nhiệt của nó sẽ quá cao và nhiệt độ phía nóng sẽ tăng lên. Điều này làm giảm khả năng làm mát và tăng mức tiêu thụ điện năng. Trong trường hợp nghiêm trọng, mô-đun có thể quá nóng và hỏng. Luôn xác định kích thước của tản nhiệt dựa trên tổng lượng nhiệt bị loại bỏ và mức tăng nhiệt độ cho phép. Nhà máy của chúng tôi có thể giúp bạn chọn tản nhiệt phù hợp cho ứng dụng của bạn.
Câu hỏi 3: Tôi có thể sử dụng quạt để cải thiện khả năng tản nhiệt không?
Trả lời: Có, quạt có thể cải thiện đáng kể khả năng thải nhiệt bằng cách tăng luồng khí đi qua tản nhiệt. Sự đối lưu cưỡng bức làm giảm khả năng chịu nhiệt của tản nhiệt, từ đó làm giảm nhiệt độ phía nóng. Quạt phải được chọn để cung cấp đủ luồng không khí và áp suất tĩnh cho thiết kế tản nhiệt. Chúng tôi cung cấp các tổ hợp quạt và tản nhiệt phù hợp cho Bộ làm mát nhiệt điện của chúng tôi.
Câu hỏi 4: Vật liệu giao diện nhiệt tốt nhất cho TEC là gì?
Trả lời: Vật liệu giao diện nhiệt tốt nhất phụ thuộc vào ứng dụng. Mỡ tản nhiệt có khả năng chịu nhiệt thấp nhất nhưng có thể bị lộn xộn và có thể bị khô theo thời gian. Vật liệu thay đổi pha mang lại hiệu suất tốt và dễ áp dụng hơn. Miếng đệm nhiệt tiện lợi nhưng có khả năng chịu nhiệt cao hơn. Đối với các ứng dụng hiệu suất cao, chúng tôi khuyên dùng mỡ tản nhiệt hoặc vật liệu thay đổi pha. Đội ngũ kỹ thuật của chúng tôi có thể tư vấn về vật liệu tốt nhất cho ứng dụng của bạn.
Câu hỏi 5: Làm sao để biết hệ thống thải nhiệt của tôi có phù hợp hay không?
Trả lời: Để xác định xem hệ thống loại bỏ nhiệt của bạn có phù hợp hay không, hãy đo nhiệt độ phía nóng ở mức đầy tải và so sánh với mục tiêu thiết kế. Nếu nhiệt độ phía nóng cao hơn dự kiến thì khả năng thải nhiệt không đủ. Bạn cũng có thể đo công suất làm mát và so sánh nó với đường cong hiệu suất. Nếu công suất thấp hơn dự kiến thì nhiệt độ phía nóng có thể quá cao. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chẩn đoán và giải quyết các vấn đề thải nhiệt.
Loại bỏ nhiệt hiệu quả ở phía nóng là điều cần thiết cho hiệu suất và độ tin cậy của Bộ làm mát nhiệt điện. Mặt nóng phải loại bỏ công suất làm mát cộng với công suất đầu vào, thường gấp ba lần công suất làm mát. Nếu thải nhiệt không đủ, nhiệt độ phía nóng tăng lên, công suất làm mát giảm, mức tiêu thụ điện năng tăng và tuổi thọ mô-đun giảm. Đối với người mua và kỹ sư, hiểu được sự cân bằng nhiệt này là chìa khóa để thiết kế một hệ thống làm mát nhiệt điện thành công. Tại Fuzhou X-Meritan Technology Co., Ltd., nhà máy của chúng tôi có chuyên môn và sản phẩm để giúp bạn loại bỏ nhiệt hiệu quả. Chúng tôi cung cấp Bộ làm mát nhiệt điện, tản nhiệt, quạt và vật liệu giao diện nhiệt, cùng với hỗ trợ kỹ thuật để đảm bảo hệ thống của bạn hoạt động như thiết kế.
Cho dù bạn đang thiết kế máy làm mát đồ uống, thiết bị y tế, mô-đun laser hay vỏ thiết bị điện tử, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, tính toán nhiệt và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các doanh nghiệp trên toàn thế giới.
Liên hệ với Công ty TNHH Công nghệ Fuzhou X-Meritan ngay hôm nayđể thảo luận về các yêu cầu của Bộ làm mát nhiệt điện và khám phá cách các giải pháp tản nhiệt của chúng tôi có thể cải thiện hiệu suất làm mát của bạn.
