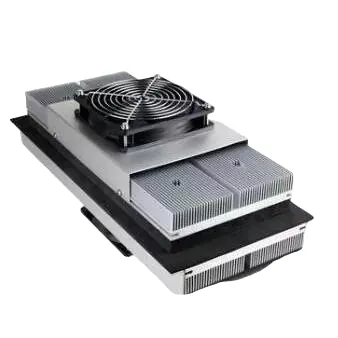

X-Meritan sản xuất các Bộ làm mát nhiệt điện trực tiếp bằng không khí chuyên dụng để giải quyết tắc nghẽn nhiệt trong các thùng công nghiệp nhỏ gọn và thiết bị nhạy cảm. Tích hợp các mô-đun Peltier hiệu suất cao, tấm lạnh tùy chỉnh, bộ tản nhiệt và quạt vào một cụm phụ thể rắn duy nhất, giải pháp này cung cấp khả năng làm mát trực tiếp tại chỗ mà không cần keo hữu cơ hoặc vòng chất lỏng. Nó bảo vệ điốt laser, công cụ chẩn đoán y tế và thiết bị điện tử viễn thông khỏi rung động cơ học, quá nhiệt và suy giảm hiệu suất.
Bộ làm mát nhiệt điện trực tiếp bằng không khí sử dụng hiệu ứng Peltier để đẩy nhiệt ra khỏi bề mặt lắp mục tiêu và tản nhiệt ra môi trường xung quanh.
Đường dẫn nhiệt:
Nguồn nhiệt mục tiêu → Tấm mặt lạnh/Tản nhiệt → Mô-đun TEC → Bộ tản nhiệt mặt nóng → Quạt hút → Không khí xung quanh
Khi cấp nguồn DC, nhiệt hấp thụ ở tấm lạnh sẽ di chuyển qua các phần tử bán dẫn đến bộ tản nhiệt phía nóng. Quạt phía nóng liên tục thải nhiệt thải vào không khí xung quanh, trong khi quạt phía lạnh tùy chọn luân chuyển không khí lạnh bên trong vỏ. Hiệu suất tổng thể phụ thuộc vào tải nhiệt (Qmax), chênh lệch nhiệt độ mục tiêu (ΔTmax), dòng điện đầu vào (Imax) và hiệu suất tản nhiệt xung quanh.
Truyền nhiệt trực tiếp từ bề mặt sang không khí: Hấp thụ nhiệt trực tiếp từ các bề mặt lắp đặt ở phía lạnh và thải nhiệt ra không khí xung quanh thông qua các bộ tản nhiệt đối lưu cưỡng bức.
Độ tin cậy ở trạng thái rắn: Loại bỏ máy nén, vòng làm lạnh và các bộ phận cơ khí chuyển động (trừ quạt) để vận hành im lặng, không rung.
Phản ứng nhiệt nhanh: Cho phép chuyển đổi sưởi ấm/làm mát tức thời và điều chỉnh nhiệt độ tốt bằng cách điều chỉnh dòng điện DC đầu vào.
Lắp ráp môi trường trơ: Hàn chân không và đóng gói khí trơ ngăn chặn quá trình oxy hóa bên trong, thoát khí và suy thoái nhiệt.
Dấu chân nhỏ gọn và chắc chắn: Dễ dàng tích hợp vào các vỏ có không gian hạn chế, tủ viễn thông ngoài trời và thiết bị chẩn đoán di động.
Được thiết kế theo đơn đặt hàng: Hình dạng tấm lạnh, cấu hình quạt, điện áp hoạt động và công suất nhiệt phù hợp với các thiết kế vỏ cụ thể.
Vỏ điện tử chính xác Bảo vệ các thiết bị điện tử điều khiển nhạy cảm, nguồn điện và mô-đun tự động hóa khỏi tình trạng quá tải nhiệt trong vỏ kín.
Thiết bị chẩn đoán y tế Bộ làm mát nhiệt điện trực tiếp bằng không khí cung cấp khả năng kiểm soát nhiệt ổn định, không rung cho máy phân tích lâm sàng, các bộ phận hình ảnh y tế và thuốc thử nhạy cảm với nhiệt độ.
Hệ thống quang học & Laser Duy trì nhiệt độ cố định cho điốt laser công suất cao và cảm biến quang học để loại bỏ hiện tượng lệch bước sóng và méo tín hiệu.
Phần cứng viễn thông Đảm bảo làm mát liên tục cho các tủ và trạm gốc viễn thông ngoài trời ở xa nơi việc bảo trì máy nén là không thực tế.
1. Công suất làm mát (Qmax): Cấu hình TEC một giai đoạn hoặc nhiều giai đoạn được thiết kế để phù hợp với tải nhiệt mục tiêu.
2. Giao diện tấm nguội: Mẫu lỗ lắp tùy chỉnh, thông số kỹ thuật về độ phẳng bề mặt và kích thước khối lạnh gắn trực tiếp.
3. Tản nhiệt từ phía không khí: Cấu hình ép đùn tản nhiệt tùy chỉnh, tích hợp ống dẫn nhiệt và lựa chọn quạt chống nước/CFM cao.
4. Thông số điện: Điện áp hoạt động phù hợp (12V, 24V, 48V DC), giới hạn dòng điện tối đa (Imax) và cảm biến nhiệt điện/NTC tích hợp.
5. Bảo vệ môi trường: Quạt có xếp hạng IP tùy chọn, lớp phủ phù hợp và xử lý bề mặt chống ăn mòn cho môi trường ngoài trời khắc nghiệt.
Kiểm soát sản xuất nội bộ: Giám sát toàn diện từ thử nghiệm chất bán dẫn đến lắp ráp cuối cùng, hàn chân không và hàn kín.
Tiêu chuẩn chất lượng nghiêm ngặt: 100% bộ phận lắp ráp đều trải qua thử nghiệm nghiêm ngặt về điện trở AC (Rac), độ dẫn nhiệt và hệ số Seebeck.
Sức mạnh tổng hợp vật liệu tiên tiến: Được cung cấp năng lượng từ vật liệu nhiệt điện ép đùn cường độ cao nội bộ cho hiệu suất nhiệt vượt trội và tuổi thọ hoạt động lâu dài.
Nguyên mẫu cho sản xuất hàng loạt: Hỗ trợ kỹ thuật hoàn chỉnh từ mô phỏng nhiệt ban đầu và bố trí CAD cho đến sản xuất hàng loạt.
Đây là thiết bị quản lý nhiệt thể rắn sử dụng mô-đun Peltier để hút nhiệt trực tiếp từ bề mặt rắn hoặc tấm lạnh và thải nhiệt ra không khí xung quanh bằng cách sử dụng quạt và tản nhiệt làm mát bằng không khí.
Các cụm lắp ráp trực tiếp với không khí là giải pháp lý tưởng khi nguồn nhiệt có thể được gắn trực tiếp lên tấm lạnh hoặc khi việc lắp đặt vòng chất lỏng, máy bơm và đường ống là không thực tế do hạn chế về không gian, trọng lượng hoặc bảo trì.
Đúng. Bằng cách đảo ngược cực tính của dòng điện một chiều tác dụng, mô-đun nhiệt điện sẽ đảo ngược hướng của dòng nhiệt, cho phép chuyển đổi liền mạch giữa chế độ sưởi và làm mát chủ động.
Để xác định cấu hình tối ưu, hãy cung cấp tải nhiệt mục tiêu (Qc), chênh lệch nhiệt độ yêu cầu (ΔT), nhiệt độ môi trường tối đa, các hạn chế về không gian lắp đặt/CAD có sẵn và điện áp DC ưu tiên.
