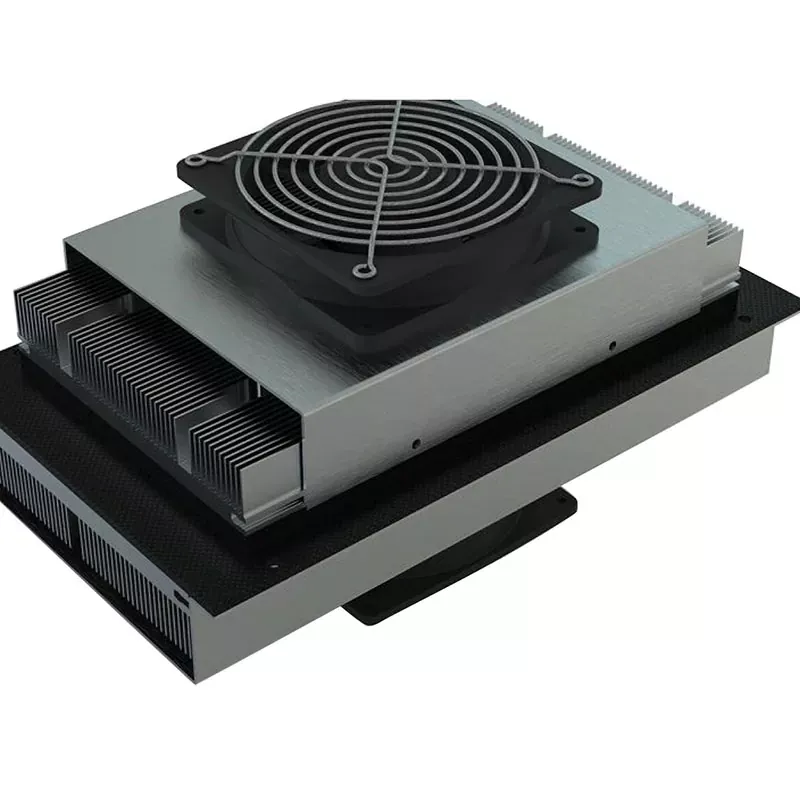

Cụm làm mát nhiệt điện không khí

Bộ làm mát nhiệt điện không khí X-meritan cung cấp giải pháp quản lý nhiệt thể rắn nhỏ gọn, tích hợp cao. Bằng cách loại bỏ máy nén thông thường, đường làm lạnh và vòng tuần hoàn chất lỏng phức tạp, các tổ hợp này sử dụng bộ trao đổi nhiệt trực tiếp phía không khí và mô-đun nhiệt điện bán dẫn có độ tin cậy cao để tạo điều kiện trao đổi nhiệt hiệu quả, hợp lý hóa đáng kể cấu trúc thiết bị đồng thời ngăn ngừa rủi ro rò rỉ.

Tận dụng khả năng tích hợp dọc của X-meritan—từ phát triển vật liệu nhiệt điện thô và thành phần cốt lõi đến thiết kế nhiệt cấp hệ thống—mỗi tổ hợp đều trải qua quá trình xác minh 100% mô-đun, kiểm tra điện trở AC và kiểm tra ứng suất chu kỳ nhiệt độ nghiêm ngặt để đảm bảo độ ổn định lâu dài và độ tin cậy cao.

Tính năng sản phẩm

Làm mát trạng thái rắn không có máy nén

Bộ làm mát nhiệt điện không khí sử dụng mô-đun nhiệt điện bán dẫn để tạo ra sự chênh lệch nhiệt độ thông qua đầu vào nguồn DC. Hệ thống làm mát không cần máy nén hoặc mạch làm lạnh thông thường.

Cấu trúc lắp ráp nhỏ gọn

Các bộ phận làm mát được tích hợp thành một cụm nhỏ gọn thay vì dựa vào một bộ phận làm lạnh riêng biệt. Cấu trúc này giúp giảm không gian lắp đặt cần thiết bên trong hoặc xung quanh các thiết bị điện tử, dụng cụ và hệ thống kèm theo.

Nhiễu loạn cơ học thấp

Không có máy nén hoặc cơ chế làm lạnh cơ học lớn khác, việc lắp ráp tạo ra độ rung cơ học tối thiểu trong quá trình vận hành.

Làm mát và sưởi ấm trong một hội

Mô-đun nhiệt điện có thể chuyển đổi giữa làm mát và sưởi ấm bằng cách đảo ngược hướng của dòng điện một chiều. Do đó, một cụm quản lý nhiệt có thể hỗ trợ điều chỉnh nhiệt độ trong các điều kiện hoạt động khác nhau mà không cần thêm bộ phận làm nóng riêng biệt để kiểm soát nhiệt độ hai chiều cơ bản.

Điều chỉnh nhiệt độ chính xác

Hiệu ứng nhiệt điện phản ứng trực tiếp với những thay đổi của điện đầu vào, cho phép điều chỉnh đầu ra nhiệt thông qua hệ thống điều khiển. Cấu hình có phản hồi nhiệt độ có thể được sử dụng khi thiết bị yêu cầu điều kiện nhiệt độ được kiểm soát và lặp lại.

Không có mạch làm mát bằng chất lỏng

Bộ làm mát nhiệt điện không khí truyền nhiệt qua bộ trao đổi nhiệt phía không khí và không yêu cầu vòng tuần hoàn chất lỏng. Điều này loại bỏ nhu cầu về đường ống làm mát, máy bơm, bình chứa và các kết nối vòng chất lỏng liên quan khỏi kiến ​​trúc làm mát.

Khả năng nhiệt độ hoạt động rộng

Các bộ phận này có thể được cấu hình cho các thiết bị hoạt động trong phạm vi nhiệt độ rộng từ -40°C đến +85°C. Việc lựa chọn thành phần và cấu hình lắp ráp có thể phù hợp với các điều kiện vận hành thiết bị và môi trường dự kiến.

Có thể cấu hình cho các thiết kế thiết bị khác nhau

X-Meritan có thể cấu hình tổ hợp theo công suất làm mát, điện áp, dòng điện, kích thước, luồng khí, độ chính xác kiểm soát nhiệt độ và yêu cầu lắp đặt cần thiết. Điều này cho phép bộ phận quản lý nhiệt phù hợp với các hạn chế về cơ và điện của thiết bị mục tiêu.

Thông số sản phẩm

Air-to-Air TEC so với làm mát bằng chất lỏng

Đối với các ứng dụng không yêu cầu vòng làm mát bằng chất lỏng, cấu hình TEC phía không khí có thể đơn giản hóa việc tích hợp hệ thống.

Kiến trúc phù hợp phụ thuộc vào công suất làm mát, dòng nhiệt, điều kiện xung quanh, không gian sẵn có, luồng không khí và thiết kế thiết bị.

Ứng dụng thiết bị điển hình

Vỏ điện tử và thiết bị viễn thông

Bộ làm mát nhiệt điện không khí có thể loại bỏ nhiệt tích tụ bên trong tủ ngoài trời, thiết bị liên lạc và vỏ điện tử. Sự lưu thông không khí ở phía lạnh phân phối sự làm mát khắp vỏ trong khi phía nóng thải nhiệt thu được ra môi trường xung quanh.

Dụng cụ thí nghiệm và nghiên cứu

Đối với các thiết bị trong phòng thí nghiệm yêu cầu nhiệt độ ổn định và ít nhiễu loạn cơ học, hệ thống làm mát nhiệt điện ở trạng thái rắn sẽ tránh rung máy nén và tuần hoàn môi chất lạnh. Việc lắp ráp có thể được cấu hình theo yêu cầu về nhiệt của các thiết bị phân tích và nghiên cứu.

Thiết bị y tế và chẩn đoán

Các bộ phận nhạy cảm với nhiệt độ trong dụng cụ chẩn đoán và y tế có thể yêu cầu điều kiện nhiệt được kiểm soát. Cấu hình TEC không khí có thể cung cấp khả năng làm mát hoặc sưởi ấm cục bộ mà không cần đưa mạch chất lỏng vào thiết bị.

Thiết bị bán dẫn và quang học

Thiết bị xử lý, thử nghiệm, laser và quang học bán dẫn có thể chứa các thành phần có hiệu suất thay đổi theo nhiệt độ. Quản lý nhiệt phía không khí dựa trên TEC có thể được sử dụng khi cần loại bỏ nhiệt có kiểm soát và ổn định nhiệt độ.

Thiết bị công nghiệp chuyên dụng

Hệ thống điều khiển công nghiệp, thiết bị kiểm tra và các máy móc khác hoạt động trong các điều kiện môi trường khác nhau có thể sử dụng tổ hợp này để quản lý sự tích tụ nhiệt bên trong trong khi vẫn duy trì nhiệt độ vận hành xác định.

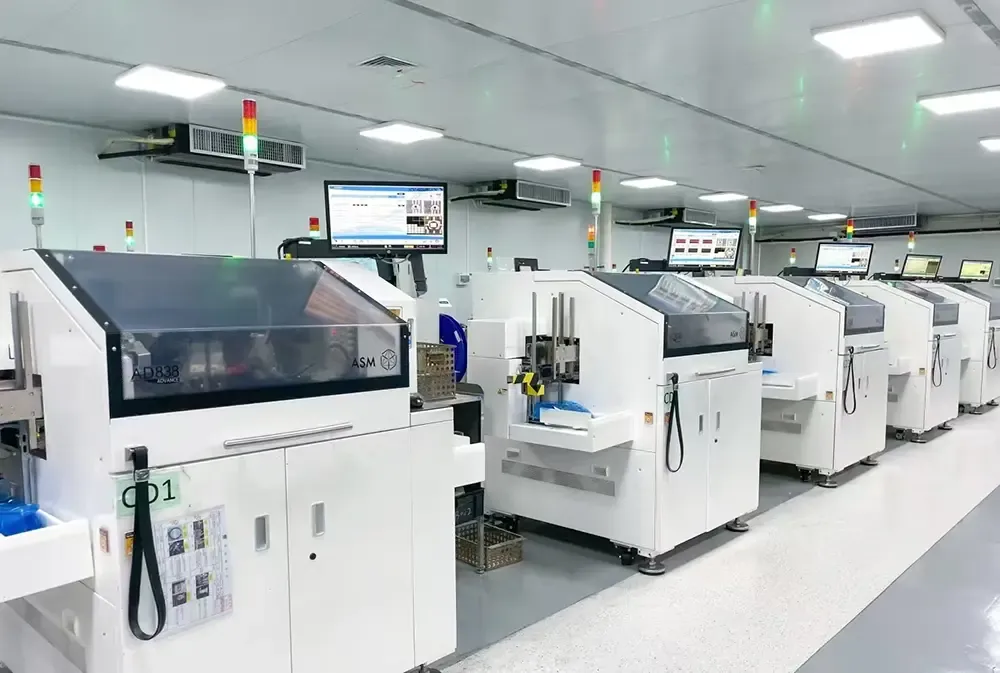

Quy trình sản xuất và thử nghiệm

Xác minh mô-đun 100%

Mỗi mô-đun Bộ làm mát nhiệt điện không khí đều được kiểm tra điện trở suất, độ dẫn nhiệt và hệ số Seebeck trước khi lắp ráp. Việc kiểm tra xác định các sai lệch về điện hoặc nhiệt trước khi mô-đun đi vào hệ thống làm mát đã hoàn thiện.

Xác nhận vật liệu

Vật liệu bán dẫn nhiệt điện được đánh giá về tính chất điện và nhiệt phù hợp. Các phép đo giá trị được sử dụng như một phần của việc xác minh hiệu suất vật liệu và mô-đun.

Tính toàn vẹn của mối hàn

Kiểm tra điện trở AC được thực hiện để xác minh các kết nối điện bên trong của mô-đun nhiệt điện. Thử nghiệm này nhằm mục đích xác định điện trở bất thường liên quan đến các khuyết tật ở mối hàn.

Kiểm soát tính toàn vẹn của mô-đun

Các module nhiệt điện bị lỗi hoặc không hoạt động được sàng lọc trước khi tích hợp. Một mô-đun bị lỗi có thể tạo ra đường dẫn nhiệt không hiệu quả và làm giảm sự chênh lệch nhiệt độ có sẵn trên toàn bộ cụm.

Thử nghiệm lắp ráp cuối cùng

Các bộ phận hoàn thiện phải trải qua quá trình kiểm tra hiệu suất và ứng suất, bao gồm cả chu trình nhiệt độ trong phạm vi hoạt động được chỉ định. Thử nghiệm đánh giá tính toàn vẹn về cơ và nhiệt của tổ hợp hoàn chỉnh dưới những thay đổi nhiệt độ lặp đi lặp lại.

Tại sao chọn X-Meritan

X-Meritan hoạt động trên các vật liệu nhiệt điện, phát triển thành phần cốt lõi, thiết kế quản lý nhiệt và lựa chọn cấp hệ thống. Khả năng theo chiều dọc này cho phép đánh giá cụm làm mát từ cấp độ vật liệu và mô-đun TEC cho đến kiến ​​trúc nhiệt phía không khí.

Công ty phục vụ các ứng dụng trong truyền thông cáp quang, thiết bị công nghiệp và y tế, điện tử ô tô, điện tử tiêu dùng và các tổ chức nghiên cứu. Phạm vi kỹ thuật của nó bao gồm phát triển vật liệu nhiệt điện, tùy chỉnh thành phần, thiết kế giải pháp tản nhiệt và hỗ trợ lựa chọn.

Câu hỏi thường gặp

Bộ làm mát nhiệt điện không khí là gì?

Nó là một tổ hợp quản lý nhiệt ở trạng thái rắn sử dụng mô-đun nhiệt điện để truyền nhiệt từ luồng không khí này sang luồng không khí khác. Bộ trao đổi nhiệt và quạt cung cấp sự lưu thông không khí cần thiết ở phía lạnh và nóng.

Các cụm làm mát nhiệt điện không khí có thể cung cấp cả khả năng làm mát và sưởi ấm không?

Đúng. Đảo ngược hướng dòng điện một chiều qua mô-đun nhiệt điện sẽ đảo ngược hướng truyền nhiệt, cho phép tổ hợp cung cấp khả năng làm mát hoặc sưởi ấm.

Làm cách nào để chọn công suất làm mát cần thiết?

Bắt đầu với tải nhiệt liên tục và cao nhất của thiết bị, sau đó xem xét nhiệt độ môi trường xung quanh, nhiệt độ mục tiêu, luồng không khí và khả năng thải nhiệt phía nóng hiện có. Những điều kiện này cần được đánh giá cùng nhau khi lựa chọn tổ hợp.

Kích thước có thể được tùy chỉnh?

Đúng. Kích thước, cấu hình luồng không khí, cấu trúc lắp đặt, yêu cầu về điện và các đặc tính lắp ráp khác có thể được phát triển theo thiết kế của thiết bị.

Thông tin nào cần thiết cho báo giá lắp ráp TEC?

Cung cấp công suất làm mát cần thiết, nhiệt độ môi trường, nhiệt độ mục tiêu, không gian lắp đặt sẵn có, nguồn điện DC, điều kiện luồng không khí, môi trường vận hành và các yêu cầu kiểm soát nhiệt độ. Các tham số này cho phép đánh giá cấu hình lắp ráp dựa trên ứng dụng thực tế.

Tổ hợp TEC không đối không có phù hợp với tải nhiệt cao không?

Sự phù hợp phụ thuộc vào tải nhiệt thực tế, nhiệt độ môi trường, chênh lệch nhiệt độ yêu cầu, luồng không khí và khả năng thải nhiệt sẵn có. Các ứng dụng vượt quá công suất thực tế của cấu hình TEC phía không khí phải được đánh giá dựa trên các kiến ​​trúc quản lý nhiệt thay thế.
