Bộ làm mát nhiệt điện siêu nhỏ cho LiDAR

Bộ phát laser bên trong Bộ làm mát nhiệt điện siêu nhỏ cho LiDAR tạo ra nhiệt trong quá trình hoạt động, trong khi nhiệt độ xung quanh có thể thay đổi đáng kể giữa các môi trường hoạt động khác nhau. Nếu nhiệt độ laser thay đổi vượt quá phạm vi hoạt động cần thiết, thiết bị quang học có thể không duy trì được điều kiện hoạt động cần thiết.

Micro-TEC có thể được lắp đặt trực tiếp tại mô-đun laser để chủ động bơm nhiệt ra khỏi thành phần nhạy cảm với nhiệt độ. Không giống như tản nhiệt thụ động, nó không chỉ dựa vào tản nhiệt tự nhiên hoặc cưỡng bức.

Đối với các tổ hợp LiDAR nhỏ gọn, giá trị ứng dụng chính là kiểm soát nhiệt độ cục bộ. Bộ làm mát có thể được đặt gần nguồn laser mà không cần máy nén, mạch làm lạnh hoặc các bộ phận cơ khí chuyển động.

Thông số kỹ thuật chính

Công suất làm mát thực tế, dòng điện, điện áp, kích thước và hiệu suất nhiệt phụ thuộc vào cấu hình Micro-TEC đã chọn và tải nhiệt của thành phần LiDAR.

Kích thước nhỏ gọn cho mô-đun LiDAR có không gian giới hạn

Bộ làm mát nhiệt điện siêu nhỏ cho LiDAR có không gian bên trong hạn chế vì tia laser, máy dò, các bộ phận quang học, mạch điện tử và cấu trúc tản nhiệt được tích hợp vào một cụm.

Micro-TEC của chúng tôi có thể được sản xuất ở dạng cấu hình có kích thước siêu nhỏ đến vài mm. Điều này cho phép bộ làm mát được đặt gần tia laser hoặc bộ phận nhạy cảm với nhiệt khác thay vì chiếm không gian như một hệ thống làm lạnh riêng biệt.

Đối với các cụm LiDAR tùy chỉnh, kích thước sản phẩm có thể được đánh giá theo không gian lắp đặt có sẵn, vị trí thành phần, cấu trúc lắp đặt và giao diện điện.

Tiêu thụ điện năng dưới 1 W

Mức tiêu thụ điện năng là một thông số thiết kế quan trọng khi Micro-TEC được tích hợp vào LiDAR của xe hoặc hệ thống điện tử nhỏ gọn khác.

Bộ làm mát nhiệt điện siêu nhỏ của chúng tôi có thể hoạt động ở mức dưới 1 watt trong các cấu hình hiện hành. Yêu cầu công suất thực tế phụ thuộc vào thiết kế sản phẩm được chọn và tải nhiệt cần kiểm soát.

Để đánh giá kỹ thuật, khách hàng nên cung cấp nhiệt độ làm mát mục tiêu, tải nhiệt, điện áp khả dụng và kích thước lắp đặt để có thể chọn cấu hình Micro-TEC phù hợp.

Làm mát trạng thái rắn không cần chất làm lạnh

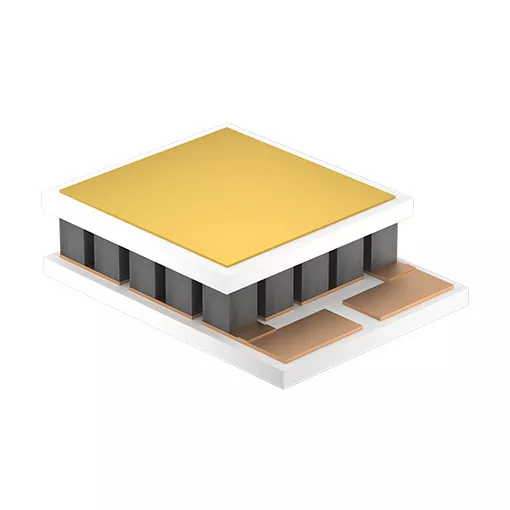

Bộ làm mát nhiệt điện siêu nhỏ cho LiDAR sử dụng vật liệu nhiệt điện bán dẫn giữa các chất nền gốm để truyền nhiệt khi có dòng điện chạy vào.

Thành phần có:

● Không có máy nén

● Không có chất làm lạnh

● Không có bộ phận chuyển động cơ học

● Kết cấu thể rắn nhỏ gọn

● Điều khiển điện trực tiếp

Cấu trúc này hữu ích cho các mô-đun LiDAR trong đó bộ phận làm mát cần được lắp đặt gần tia laser và được tích hợp vào một không gian cơ học hạn chế.

Bơm nhiệt chủ động để kiểm soát nhiệt độ bằng laser

Micro-TEC được sử dụng để kiểm soát nhiệt độ của thành phần mục tiêu thay vì chỉ hạ nhiệt độ của toàn bộ vỏ LiDAR.

Khi có điện, nhiệt được truyền từ phía lạnh sang phía nóng. Mặt lạnh được đặt gần tia laser hoặc bộ phận nhạy cảm với nhiệt độ khác, trong khi mặt nóng phải được kết nối với đường tản nhiệt hiệu quả.

Do đó, thiết kế tản nhiệt cần phải xem xét cả hai mặt của Micro-TEC:

Thành phần mục tiêu → Mặt lạnh Micro-TEC → Mặt nóng Micro-TEC → Cấu trúc tản nhiệt LiDAR

Nếu mặt nóng không thể loại bỏ nhiệt lượng truyền đi một cách hiệu quả thì hiệu suất làm mát của toàn bộ hệ thống sẽ bị giảm.

Micro-TEC với tiêu đề cho lắp ráp LiDAR

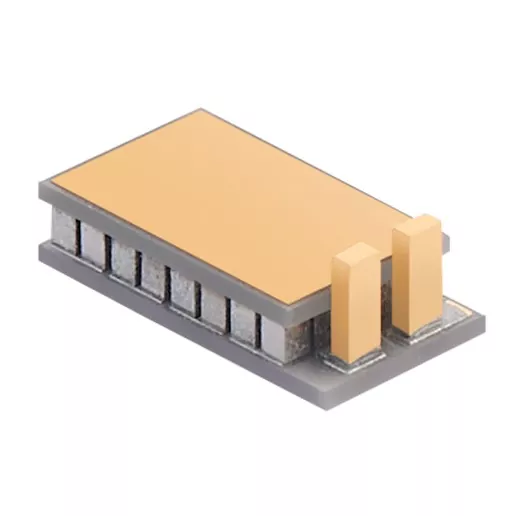

Đối với các thiết kế LiDAR yêu cầu giao diện cơ học xác định, chúng tôi có thể cung cấp các đầu cắm cho Bộ làm mát nhiệt điện siêu nhỏ.

Cấu hình tiêu đề có thể được đánh giá theo:

● Dung lượng cài đặt sẵn có

● Cấu trúc lắp đặt

● Vị trí thành phần

● Kết nối điện

● Yêu cầu lắp ráp

Đối với các kết cấu không đạt tiêu chuẩn, khách hàng có thể cung cấp mẫu hoặc bản vẽ kỹ thuật hiện có. Chúng tôi đánh giá cấu trúc trước khi sản xuất mẫu.

Máy làm mát nhiệt điện siêu nhỏ tùy chỉnh

Micro-TEC tiêu chuẩn có thể không phù hợp với kích thước hoặc yêu cầu về nhiệt của mô-đun LiDAR cụ thể. Chúng tôi hỗ trợ các sản phẩm tùy chỉnh dựa trên mẫu hoặc bản vẽ của khách hàng.

Quá trình tùy chỉnh có thể bao gồm:

Kích thước → Thông số điện → Cấu trúc lắp đặt → Cấu hình tiêu đề → Yêu cầu về nhiệt

Trước khi sản xuất hàng loạt, các mẫu được sản xuất để khách hàng xác nhận. Điều này cho phép Micro-TEC được kiểm tra dựa trên việc lắp ráp LiDAR thực tế trước khi số lượng sản xuất được xuất xưởng.

Thông tin cần thiết cho việc lựa chọn Micro-TEC

Đối với dự án làm mát LiDAR mới, khách hàng có thể cung cấp các thông tin sau:

Nếu một số thông số chưa có sẵn, mẫu Micro-TEC hoặc bản vẽ lắp ráp LiDAR hiện có có thể được sử dụng làm điểm bắt đầu để đánh giá kỹ thuật.

Giao diện cài đặt và nhiệt

Giao diện nhiệt giữa Micro-TEC và mô-đun laser ảnh hưởng trực tiếp đến quá trình truyền nhiệt.

Mặt lạnh phải duy trì đủ khả năng tiếp xúc với thành phần mục tiêu và có thể sử dụng vật liệu giao diện nhiệt (TIM) thích hợp khi thiết kế lắp ráp yêu cầu.

Mặt nóng đòi hỏi phải có đường tản nhiệt hiệu quả. Bộ tản nhiệt, vỏ hoặc cấu trúc làm mát khác phải được thiết kế để loại bỏ nhiệt do Micro-TEC truyền.

Micro-TEC cũng phải được vận hành trong các thông số điện được chỉ định. Không được vượt quá dòng IMAX tối đa, vì dòng điện quá mức có thể làm hỏng mối nối bán dẫn nhiệt điện.

Năng lực sản xuất

X-Meritan sản xuất Máy làm mát nhiệt điện siêu nhỏ và cũng kiểm soát việc chuẩn bị vật liệu nhiệt điện đầu nguồn.

Năng lực sản xuất của chúng tôi bao gồm:

● Chuẩn bị vật liệu nhiệt điện

● Xử lý thành phần chính xác

● Hàn

● Hội

● Đóng gói vi mô

● Sản xuất Micro-TEC tùy chỉnh

Cấu trúc sản xuất này hỗ trợ các dự án yêu cầu kích thước Micro-TEC, cấu trúc lắp đặt hoặc cấu hình điện không chuẩn.

Đối với các ứng dụng LiDAR tùy chỉnh, sản phẩm có thể được phát triển từ cấp độ vật liệu và thành phần thay vì bị giới hạn ở bộ làm mát tiêu chuẩn hiện có.

Quá trình phát triển máy làm mát nhiệt điện vi mô

Đối với các dự án làm mát LiDAR tùy chỉnh, chúng tôi tuân theo quy trình phát triển dựa trên mẫu:

Bản vẽ / Mẫu của khách hàng → Đánh giá kỹ thuật → Thiết kế sản phẩm → Sản xuất mẫu → Xác nhận mẫu → Sản xuất hàng loạt

Giai đoạn xác nhận mẫu cho phép kiểm tra kích thước, cấu trúc lắp đặt, kết nối điện và khả năng tương thích lắp ráp trước khi sản xuất hàng loạt.

Ứng dụng

Máy làm mát nhiệt điện siêu nhỏ có thể được sử dụng để kiểm soát nhiệt độ của:

● Máy phát laser LiDAR

● Các thành phần quang điện tử nhạy cảm với nhiệt độ

● Mô-đun quang học nhỏ gọn

● Lắp ráp LiDAR ô tô

● Các linh kiện điện tử thu nhỏ khác cần làm mát chủ động cục bộ

Chất lượng và kinh nghiệm xuất khẩu

X-Meritan có hơn 10 năm kinh nghiệm trong lĩnh vực làm mát chất bán dẫn cỡ nhỏ và cung cấp các sản phẩm Micro-TEC cho thị trường quốc tế.

Công ty đã đạt được chứng nhận ISO và CE và xuất khẩu sản phẩm sang Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á và các thị trường khác.

Kinh nghiệm kỹ thuật của chúng tôi bao gồm truyền thông cáp quang, thiết bị y tế công nghiệp, điện tử ô tô thông minh, điện tử tiêu dùng và ứng dụng nghiên cứu.

Câu hỏi thường gặp

Bạn cần thông tin gì để chọn Micro-TEC cho LiDAR?

Thông tin hữu ích nhất bao gồm tải nhiệt thành phần, nhiệt độ mục tiêu, điện áp khả dụng, dòng điện tối đa, kích thước lắp đặt, cấu trúc lắp đặt và phương pháp tản nhiệt phía nóng. Bản vẽ hoặc mẫu Micro-TEC hiện có cũng có thể được sử dụng để đánh giá.

Micro-TEC có thể nhỏ đến mức nào?

X-Meritan có thể sản xuất cấu hình Micro-TEC xuống đến vài mm, tùy thuộc vào cấu trúc và hiệu suất được yêu cầu. Kích thước cuối cùng cần phải được xác nhận theo ứng dụng.

Bạn có thể tạo Micro-TEC theo bản vẽ LiDAR của chúng tôi không?

Đúng. Chúng tôi hỗ trợ tùy chỉnh dựa trên bản vẽ hoặc mẫu của khách hàng. Sản phẩm được lấy mẫu và xác nhận trước khi sản xuất hàng loạt.

Bạn có thể cung cấp tiêu đề cho Micro-TEC không?

Đúng. Cấu hình tiêu đề có sẵn cho các ứng dụng yêu cầu cấu trúc lắp đặt hoặc kết nối xác định. Thiết kế tiêu đề chính xác được xác nhận theo tổ hợp LiDAR.

Micro-TEC có thể hoạt động dưới 1 W không?

Có, các cấu hình áp dụng có thể hoạt động ở mức dưới 1 W. Mức tiêu thụ điện thực tế phụ thuộc vào thiết kế Micro-TEC, điều kiện vận hành và tải nhiệt.

Mối quan tâm cài đặt chính là gì?

Hai điểm quan trọng nhất là tiếp xúc nhiệt mặt lạnh và tản nhiệt mặt nóng. Mặt lạnh cần tiếp xúc hiệu quả với thành phần mục tiêu, trong khi mặt nóng phải có đường dẫn đủ để loại bỏ nhiệt truyền.

Micro-TEC có thể được sử dụng liên tục không?

Hoạt động liên tục phụ thuộc vào cấu hình Micro-TEC đã chọn cũng như các điều kiện vận hành về điện và nhiệt được chỉ định. Sản phẩm phải được vận hành trong giới hạn điện áp và dòng điện quy định, đồng thời mặt nóng phải được làm mát đầy đủ.

Điều gì xảy ra nếu vượt quá dòng IMAX?

Việc vượt quá dòng IMAX được chỉ định có thể gây ra ứng suất điện và nhiệt quá mức, đồng thời có thể làm hỏng điểm nối bán dẫn nhiệt điện. Do đó, Micro-TEC phải được vận hành trong phạm vi điện được chỉ định.

X-Meritan cung cấp Bộ làm mát nhiệt điện siêu nhỏ cho LiDAR với cấu trúc có kích thước siêu nhỏ, hệ thống làm mát Peltier trạng thái rắn, cấu hình lắp đặt tùy chỉnh và phát triển dựa trên mẫu.

Đối với dự án làm mát LiDAR mới, hãy gửi cho chúng tôi bản vẽ, mẫu, kích thước lắp đặt, tải nhiệt, nhiệt độ mục tiêu hoặc thông số kỹ thuật Micro-TEC hiện có. Chúng tôi có thể đánh giá các yêu cầu và phát triển Micro-TEC tương ứng để xác nhận mẫu trước khi sản xuất hàng loạt.
