Được thiết kế để giải quyết các vấn đề về suy giảm bề mặt và khuếch tán chất hàn trong quá trình lắp ráp bộ làm mát nhiệt điện (TEC), X-Meritan'sCác lát cắt có rào cản khuếch táncung cấp một bộ phận có độ ổn định cao, sẵn sàng lắp ráp để quản lý nhiệt tiên tiến. Bằng cách tạo ra một rào cản chính xác dựa trên niken giữa chất nền Bi₂Te₃-Sb₂Te₃ và bề mặt có thể hàn được, những lát cắt này giảm thiểu sự di chuyển nguyên tố một cách hiệu quả, ổn định điện trở và độ bền cơ học thông qua các chu kỳ nhiệt lặp đi lặp lại.
Trang này bao gồm cấu trúc làm việc, thông số kỹ thuật, tùy chọn mạ, hướng dẫn lựa chọn và phạm vi tùy chỉnh cho các lát rào cản khuếch tán được sử dụng trong sản xuất TEC. Nếu bạn đang so sánh các nhà cung cấp,liên hệ với nhóm kỹ thuật của chúng tôiđể xác nhận cấu trúc và kích thước rào cản cho quá trình lắp ráp của bạn.

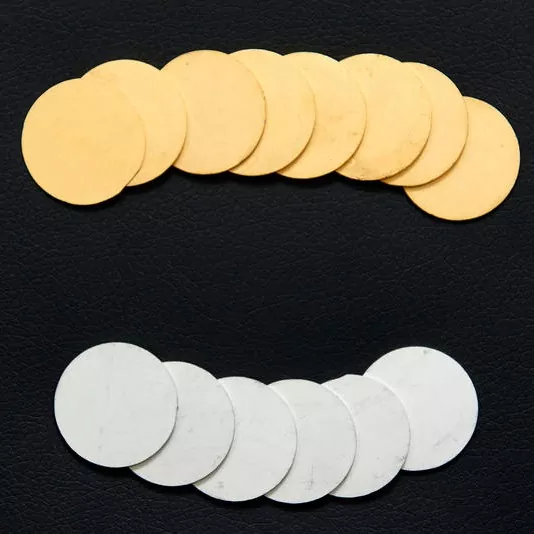

Các lát có Rào chắn Khuếch tán là các lát vật liệu nhiệt điện được xử lý trước với cấu trúc kim loại hóa bảo vệ được thiết kế để kiểm soát sự tương tác giữa chất nền nhiệt điện và chất hàn được sử dụng trong quá trình lắp ráp TEC.
Vật liệu cơ bản là phôi nhiệt điện Bi₂Te₃-Sb₂Te₃ được ép đùn. Sau khi xử lý chính xác, một rào cản khuếch tán dựa trên niken được áp dụng giữa vật liệu nhiệt điện và lớp hàn bên ngoài. Điều này tạo ra một giao diện được kiểm soát giúp hạn chế sự di chuyển nguyên tố không mong muốn và các phản ứng bề mặt trong quá trình hàn và chu kỳ nhiệt tiếp theo.
Rào cản này đặc biệt quan trọng vì vật liệu nhiệt điện và chất hàn có tính chất vật lý và hóa học khác nhau. Trong quá trình gia nhiệt và làm mát lặp đi lặp lại, sự tương tác không được kiểm soát tại bề mặt có thể góp phần làm thay đổi điện trở, suy giảm cơ học hoặc hư hỏng mối hàn.
Những lát cắt này thuộc về phạm vi rộng hơnvật liệu nhiệt điệnhọ sản phẩm và thường được sử dụng cùng vớimáy làm mát nhiệt điện, cụm làm mát nhiệt điệnVàbộ điều khiển nhiệt độtrong các hệ thống quản lý nhiệt hoàn chỉnh.
Cấu trúc kim loại hóa lõi sử dụng hàng rào khuếch tán gốc niken giữa chất nền Bi₂Te₃-Sb₂Te₃ và lớp ngoài có thể hàn được.
Lớp trung gian này giúp kiểm soát chuyển động của các thành phần hàn về phía vật liệu nhiệt điện và cung cấp bề mặt ổn định hơn cho quá trình lắp ráp TEC. Cấu hình nhiều lớp có thể được lựa chọn theo quy trình hàn và môi trường hoạt động dự định.
Thay vì chỉ dựa vào một lớp phủ bề mặt duy nhất, X-Meritan có thể cung cấp cấu trúc kim loại hóa nhiều lớp trong đó các lớp khác nhau thực hiện các chức năng khác nhau.
Lớp rào cản bên trong tập trung vào việc phân tách vật liệu và kiểm soát khuếch tán, trong khi lớp hàn bên ngoài được chọn theo quy trình nối.
Mạ thiếc không điện có sẵn ở khoảng 7 ± 2 μm.
Bề mặt thiếc mang lại ái lực hàn tốt cho các quy trình hàn thông thường và có thể được sử dụng với cả hệ thống hàn có chì và không có chì, tùy thuộc vào quy trình lắp ráp của khách hàng.
Cấu hình này thường phù hợp khi yêu cầu chính là bề mặt có thể hàn thực tế để sản xuất TEC tiêu chuẩn.
Đối với các ứng dụng yêu cầu lớp mạ vàng mỏng, X-Meritan cung cấp lớp mạ vàng điện phân với độ dày Au dưới 0,2 μm.
Vàng mang lại bề mặt có khả năng chống oxy hóa tốt và có thể được xem xét cho các ứng dụng sử dụng chất hàn AuSn hoặc khi yêu cầu các đặc tính bề mặt được kiểm soát.
Công nghệ "H" được cấp bằng sáng chế của X-Meritan kết hợp lớp nhôm dày khoảng 150 μm vào cấu trúc rào chắn nhiều lớp.
Cấu hình này dành cho các ứng dụng tiếp xúc với sự chuyển đổi nhiệt độ đòi hỏi khắt khe. Bằng cách kết hợp một lớp nhôm bổ sung vào cấu trúc kim loại hóa, thiết kế này sẽ giải quyết các ứng suất liên quan đến sự giãn nở và co lại nhiệt lặp đi lặp lại.
Tùy chọn này có thể được đánh giá cho các ứng dụng hàng không vũ trụ, công nghiệp nặng và các ứng dụng TEC khác trong đó chu kỳ nhiệt là một yếu tố thiết kế quan trọng cần cân nhắc.
Vật liệu nhiệt điện có thể được nghiền và cắt theo bản vẽ của khách hàng. Độ chính xác cắt được chỉ định là khoảng ±15 μm, trong khi độ dày lát cắt tối thiểu là 0,3 mm.
Các lát cắt được xử lý trước có thể giảm lượng chuẩn bị nguyên liệu theo yêu cầu của nhà sản xuất TEC và cung cấp kích thước gần hơn với yêu cầu của các hoạt động lắp ráp tiếp theo.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Vật liệu cơ bản | Các thỏi Bi₂Te₃-Sb₂Te₃ ép đùn |
| Độ dày lát tối thiểu | ≥ 0,3mm |
| độ dày | Tùy chỉnh theo bản vẽ của khách hàng |
| Cắt chính xác | ±15 mm |
| Rào cản khuếch tán | Cấu trúc nhiều lớp dựa trên niken |
| Mạ thiếc điện | 7 ± 2 mm |
| Mạ vàng điện | < 0,2 mm Au |
| Công nghệ "H" | Lớp rào cản Al khoảng 150 μm |
| Mài & Cắt | Có sẵn theo bản vẽ |
| Cấu hình kim loại hóa | Tùy chỉnh theo ứng dụng |
| Ứng dụng | Làm mát nhiệt điện và sản xuất TEC |
Dung sai kích thước, cấu trúc kim loại hóa và thông số kỹ thuật mạ phải được xác nhận theo quy trình lắp ráp và thiết kế cuối cùng của TEC. Gửi bản vẽ của bạn tớikỹ sư bán hàng của chúng tôiđể xem xét tính khả thi.
Chất nền tiêu chuẩn là vật liệu nhiệt điện Bi₂Te₃-Sb₂Te₃ ép đùn. Bắt đầu bằng cách xác nhận thành phần nhiệt điện cần thiết, kích thước vật liệu, độ dày lát cắt và các điều kiện vận hành TEC dự định.
Đối với tổ hợp TEC thông thường, hàng rào khuếch tán dựa trên niken có thể tạo ra sự tách biệt giữa chất nền nhiệt điện và bề mặt có thể hàn được.
Nếu ứng dụng liên quan đến chu kỳ nhiệt độ đáng kể, có thể đánh giá cấu hình nhiều lớp phức tạp hơn. Cấu trúc cần thiết phải được xác định theo cấu hình nhiệt thực tế và cấu trúc mô-đun.
Thiếc không điện thường thích hợp khi sử dụng phương pháp hàn thông thường, yêu cầu hàn không chì, ưu tiên bề mặt hàn tương đối dày hơn hoặc chi phí sản xuất là một yếu tố quan trọng cần cân nhắc.
Vàng không điện có thể được xem xét khi cần hàn AuSn, cần kiểm soát quá trình oxy hóa bề mặt, ưu tiên lớp hoàn thiện bằng vàng mỏng hoặc ứng dụng yêu cầu các đặc tính điện hoặc bề mặt cụ thể.
Số lượng và mức độ nghiêm trọng của chu kỳ nhiệt độ cần được xem xét khi lựa chọn cấu hình kim loại hóa. Các ứng dụng có sự chuyển đổi thường xuyên giữa điều kiện nóng và lạnh có thể yêu cầu xem xét thêm về sự giãn nở nhiệt, ứng suất bề mặt và tính toàn vẹn của lớp rào cản.
Đối với những ứng dụng này, công nghệ "H" được cấp bằng sáng chế của X-Meritan có thể được đánh giá là một cấu hình thay thế.
Cung cấp các yêu cầu về độ dày, chiều dài, chiều rộng, dung sai và bề mặt lát cắt cần thiết trên bản vẽ kỹ thuật. Độ chính xác cắt được chỉ định khoảng ±15 μm có thể hỗ trợ những khách hàng yêu cầu kích thước được kiểm soát để lắp ráp TEC sau đó và xử lý tự động.
X-Meritan tập trung vào công nghệ nhiệt điện và làm mát bán dẫn, với các khả năng bao gồm phát triển vật liệu nhiệt điện, tùy chỉnh thành phần, thiết kế giải pháp tản nhiệt và hỗ trợ lựa chọn quy trình.
Các thiết kế TEC khác nhau có thể yêu cầu kích thước lát cắt, độ dày, độ hoàn thiện bề mặt và cấu trúc kim loại khác nhau. X-Meritan có thể gia công vật liệu theo bản vẽ và thông số kỹ thuật của khách hàng.
Vật liệu được cung cấp dành cho khách hàng tham gia phát triển và sản xuất mô-đun nhiệt điện. Việc mài, cắt và kim loại hóa chính xác có thể giúp giảm số bước chuẩn bị cần thiết trước khi lắp ráp.
Các giải pháp nhiệt điện của X-Meritan phục vụ các ứng dụng bao gồm truyền thông cáp quang, thiết bị công nghiệp và y tế, điện tử ô tô, điện tử tiêu dùng và các tổ chức nghiên cứu. Công ty cung cấp hỗ trợ kỹ thuật cho các ứng dụng yêu cầu làm mát chất bán dẫn có kiểm soát và quản lý nhiệt độ chính xác, bao gồm cả việc phát triển thành phần tùy chỉnh. Bạn có thể xem lại thông tin cơ bản của chúng tôi vềtrang hồ sơ công tyhoặc khám phá toàn bộphạm vi sản phẩm.
Các lát rào cản khuếch tán là một phần của hệ thống nhiệt điện hoàn chỉnh. Tùy thuộc vào dự án của bạn, các dòng sản phẩm sau cũng có thể phù hợp:
Vật liệu phôi Bi₂Te₃-Sb₂Te₃ cơ bản được sử dụng để sản xuất các lát rào cản khuếch tán, có sẵn ở dạng chế phẩm tiêu chuẩn và tùy chỉnh.
Mô-đun làm mát Peltier trạng thái rắn để kiểm soát nhiệt độ chính xác trong thiết bị quang điện tử, y tế và công nghiệp.
Các cụm TEC tích hợp kết hợp mô-đun làm mát, tản nhiệt và giao diện nhiệt để tích hợp hệ thống nhanh hơn.
Bộ điều khiển vòng kín phù hợp với bộ làm mát TE tiêu chuẩn và micro TE để điều chỉnh nhiệt độ ổn định, độ chính xác cao.
Chúng được sử dụng làm thành phần vật liệu nhiệt điện kim loại hóa trong sản xuất TEC. Rào cản khuếch tán giúp kiểm soát sự tương tác và di chuyển nguyên tố giữa chất nền nhiệt điện Bi₂Te₃-Sb₂Te₃ và hệ thống hàn trong quá trình lắp ráp và luân nhiệt.
Trong quá trình hàn và gia nhiệt và làm mát lặp đi lặp lại, các thành phần hàn có thể tương tác với vật liệu nhiệt điện. Rào chắn gốc niken cung cấp một bề mặt trung gian giúp hạn chế các phản ứng khuếch tán và bề mặt không mong muốn, hỗ trợ hiệu suất cơ và điện ổn định hơn.
Niken cung cấp một bề mặt kim loại tương đối ổn định giữa chất nền nhiệt điện và bề mặt có thể hàn được. Trong cấu trúc kim loại hóa nhiều lớp, nó hoạt động như một rào cản trung gian đồng thời cho phép lớp bên ngoài được tối ưu hóa cho quá trình hàn.
Thiếc không điện có kích thước khoảng 7 ± 2 μm và chủ yếu dành cho các ứng dụng hàn thông thường. Vàng không điện có kích thước nhỏ hơn 0,2 μm Au và có thể được chọn cho các ứng dụng yêu cầu bề mặt chống oxy hóa hoặc hàn AuSn.
Sự lựa chọn chính xác phụ thuộc vào vật liệu hàn của khách hàng, nhiệt độ nối, quy trình lắp ráp và yêu cầu ứng dụng.
Công nghệ "H" được cấp bằng sáng chế dành cho các điều kiện chu trình nhiệt đòi hỏi khắt khe. Nó kết hợp một lớp nhôm dày khoảng 150 μm vào cấu trúc rào chắn nhiều lớp và có thể được đánh giá cho các ứng dụng như hệ thống TEC công nghiệp nặng và hàng không vũ trụ.
Cấu hình thực tế phải được xác định theo phạm vi nhiệt độ hoạt động, cấu hình chu trình nhiệt và cấu trúc mô-đun.
Độ dày tối thiểu được chỉ định là 0,3 mm. Độ dày thực tế có thể được tùy chỉnh theo yêu cầu ứng dụng và bản vẽ kỹ thuật của khách hàng.
Đúng. X-Meritan có thể cung cấp kích thước tùy chỉnh và xử lý theo bản vẽ của khách hàng. Độ chính xác cắt được chỉ định là khoảng ±15 μm.
Đúng. X-Meritan có thể cung cấp vật liệu nhiệt điện đã trải qua quá trình mài, cắt chính xác, xử lý rào cản khuếch tán và xử lý bề mặt hàn cần thiết. Điều này có thể giúp các nhà sản xuất TEC giảm bớt việc chuẩn bị vật liệu bổ sung trước khi lắp ráp.
Gửi bản vẽ, độ dày lát cắt, sở thích mạ và khối lượng ước tính hàng năm của bạn. Các kỹ sư của chúng tôi sẽ xác nhận cấu trúc rào chắn, đề xuất cấu hình kim loại hóa phù hợp nhất và trả lời với mức giá trực tiếp tại nhà máy.
