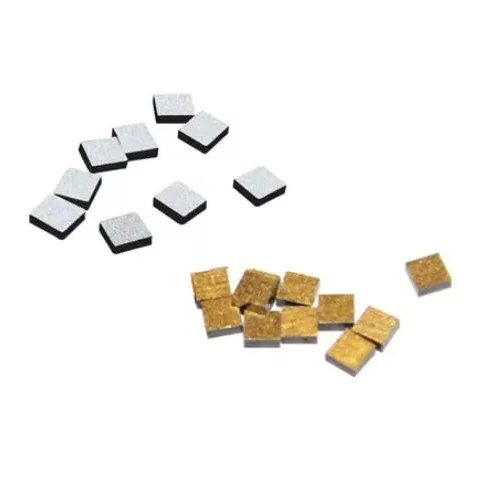

NTC nhiệt độ thấp

Điện trở nhiệt NTC nhiệt độ thấp của X-Meritan được thiết kế để cảm biến nhiệt độ trong môi trường nhiệt độ thấp và đông lạnh, nơi cần có phản ứng điện trở-nhiệt độ xác định. Phần tử cảm biến được sản xuất từ ​​hỗn hợp oxit kim loại thiêu kết, cung cấp hệ số nhiệt độ âm cần thiết để phát hiện sự thay đổi nhiệt độ thông qua sự thay đổi điện trở.

Điện trở nhiệt có thể được cấu hình cho các ứng dụng bao gồm phát hiện mức chất lỏng đông lạnh, giám sát nhiệt độ cuộn dây động cơ, thiết bị năng lượng mới, tự động hóa công nghiệp và các hệ thống y tế hoặc phòng thí nghiệm chuyên dụng. Đặc tính điện trở, kích thước cảm biến, vỏ bọc, dây dẫn và các thông số kỹ thuật khác có thể được điều chỉnh theo yêu cầu của thiết bị.

Nguyên lý hệ số nhiệt độ âm

NTC là viết tắt của Hệ số nhiệt độ âm. Đặc tính cơ bản của nó là điện trở thay đổi nghịch đảo với nhiệt độ.

Nhiệt độ thấp hơn → Điện trở cao hơn

Nhiệt độ cao hơn → Điện trở thấp hơn

Khi nhiệt độ xung quanh thay đổi, điện trở của vật liệu cảm biến oxit kim loại thiêu kết cũng thay đổi tương ứng. Mạch đo xác định nhiệt độ bằng cách đo điện trở này và so sánh nó với đặc tính nhiệt độ điện trở (R/T) được chỉ định của nhiệt điện trở.

Đặc tính điện

Hoạt động điện của nhiệt điện trở được xác định bởi mối quan hệ điện trở-nhiệt độ của nó và dung sai liên quan đến các thông số đã chỉ định.

Giá trị thực tế phải được lấy từ thông số kỹ thuật sản phẩm hiện hành hoặc dữ liệu thử nghiệm cho cấu hình đã chọn. Đối với các ứng dụng ở nhiệt độ thấp, các đặc tính điện phải được đánh giá trên phạm vi cảm biến thực tế thay vì chỉ đánh giá từ giá trị điện trở 25°C.

Phát hiện mức chất lỏng đông lạnh

Điện trở nhiệt có thể được cấu hình để phát hiện mức chất lỏng trong môi trường đông lạnh như nitơ lỏng và oxy lỏng.

Nguyên tắc phát hiện dựa trên những thay đổi về điều kiện nhiệt xung quanh phần tử cảm biến. Khi phần tử thay đổi giữa điều kiện phủ chất lỏng và tiếp xúc với hơi, điện trở của nó sẽ thay đổi tương ứng. Mạch đo lường hoặc điều khiển có thể sử dụng biến thể điện trở này để xác định tình trạng mức chất lỏng tương ứng.

Đối với ứng dụng này, vị trí cảm biến, phạm vi nhiệt độ mục tiêu, đặc tính R/T, cách đóng gói và phương pháp lắp đặt cần phải được xem xét cùng nhau. Cấu hình cũng cần được đánh giá dựa trên cấu trúc môi trường và thiết bị thực tế, đặc biệt đối với các ứng dụng liên quan đến chất lỏng đông lạnh.

Giám sát nhiệt độ cuộn dây động cơ

Điện trở nhiệt có thể được nhúng trong cuộn dây động cơ để theo dõi sự thay đổi nhiệt độ trong quá trình vận hành.

Được lắp đặt gần cuộn dây, NTC cung cấp tín hiệu điện phụ thuộc vào nhiệt độ có thể được kết nối với mạch bảo vệ hoặc điều khiển. Những thay đổi về nhiệt độ cuộn dây tạo ra những thay đổi điện trở tương ứng, cho phép hệ thống xác định các điều kiện nhiệt bất thường và bắt đầu phản ứng giám sát hoặc bảo vệ cần thiết.

Các ứng dụng động cơ đòi hỏi phải xem xét cẩn thận kích thước cảm biến, yêu cầu cách điện, kết cấu dây dẫn, đặc tính điện trở và vị trí lắp đặt. Cảm biến phải vừa với không gian cuộn dây có sẵn trong khi vẫn duy trì cách điện và bố trí kết nối cần thiết.

Các lĩnh vực ứng dụng khác

Nhiệt điện trở cũng có thể được tích hợp vào thiết bị cần phản hồi nhiệt độ thấp để kiểm soát quá trình, bảo vệ hoặc quản lý nhiệt.

Các lĩnh vực áp dụng bao gồm thiết bị năng lượng mới, hệ thống tự động hóa công nghiệp, thiết bị thí nghiệm, hệ thống làm mát y tế và mô-đun làm mát chuyên dụng. Cấu hình phù hợp phụ thuộc vào nhiệt độ vận hành, giao diện điện, điều kiện lắp đặt và các đặc tính cảm biến cần thiết.

Sản xuất và đảm bảo chất lượng

X-Meritan có hơn 10 năm kinh nghiệm trong lĩnh vực quản lý nhiệt bán dẫn, với các năng lực bao gồm phát triển vật liệu, sản xuất linh kiện, lắp ráp, thử nghiệm và thiết kế giải pháp quản lý nhiệt.

Các cơ sở sản xuất và thử nghiệm của nó hỗ trợ các quy trình bao gồm hàn, chỉnh lại dòng chảy, phân phối, cắt, hàn kín, xử lý và in. Đánh giá chất lượng điện trở nhiệt có thể bao gồm kiểm tra vật liệu, sản xuất phần tử, thiêu kết, đóng gói, kiểm tra điện, kiểm tra R/T, kiểm tra kích thước và xác minh lần cuối theo yêu cầu sản phẩm hiện hành.

Trình tự sản xuất và kiểm tra điển hình là:

Chuẩn bị vật liệu → Sản xuất phần tử → Thiêu kết → Đóng gói → Kiểm tra điện → Kiểm tra R/T → Kiểm tra lần cuối

Hệ thống quản lý chất lượng của công ty được chứng nhận đạt tiêu chuẩn ISO 9001:2015. Tuân thủ RoHS và REACH có thể được cung cấp cho các sản phẩm và cấu hình hiện hành.

Bản vẽ và mẫu của khách hàng cũng có thể được sử dụng làm tài liệu tham khảo phát triển khi cấu hình tiêu chuẩn không đáp ứng được yêu cầu của thiết bị mục tiêu. Việc xác minh mẫu có thể được hoàn thành trước khi sản xuất hàng loạt để xác nhận các thông số kỹ thuật điện và cơ khí cần thiết.

Câu hỏi thường gặp

NTC có nghĩa là gì?

NTC là viết tắt của Hệ số nhiệt độ âm. Một điện trở nhiệt NTC có điện trở giảm khi nhiệt độ tăng và tăng khi nhiệt độ giảm. Mối quan hệ có thể dự đoán được này cho phép thành phần được sử dụng để đo nhiệt độ, theo dõi và bảo vệ.

Giá trị R25 và B biểu thị điều gì trong NTC?

R25 là điện trở danh nghĩa được đo ở 25°C, trong khi giá trị B mô tả mối quan hệ điện trở-nhiệt độ trong phạm vi nhiệt độ xác định. Cả hai đều được sử dụng cùng với đặc tính R/T có thể áp dụng khi đánh giá điện trở nhiệt.

NTC có thể được sử dụng để phát hiện mức nitơ lỏng hoặc oxy lỏng không?

NTC có thể được cấu hình để phát hiện mức chất lỏng đông lạnh khi các đặc tính điện trở nhiệt, bao bì, vị trí lắp đặt và giao diện điện của nó phù hợp với ứng dụng. Cấu hình cuối cùng phải được xác minh dựa trên các điều kiện nhiệt độ, môi trường và thiết bị cần thiết.

NTC nhiệt độ thấp có thể được nhúng vào cuộn dây động cơ không?

Đúng. Điện trở nhiệt có thể được thiết kế để theo dõi nhiệt độ cuộn dây động cơ nhúng khi kích thước, cách điện, cấu hình dây dẫn, phạm vi nhiệt độ và đặc tính điện của nó tương thích với cấu trúc động cơ.
