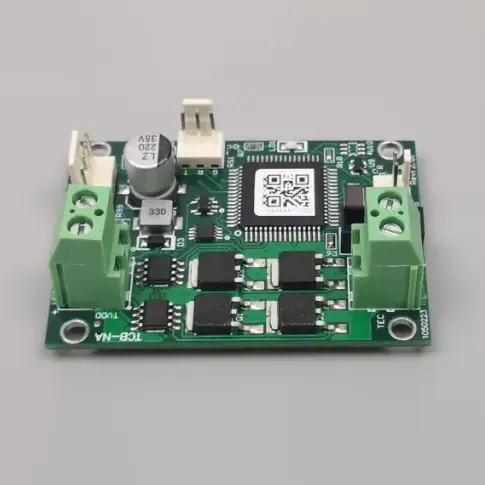

Bộ điều khiển nhiệt độ X-Meritan TCB-NA cho bộ làm mát tiêu chuẩn là mô-đun điều khiển nhiệt độ dành cho bộ làm mát nhiệt điện tiêu chuẩn (TEC), hỗ trợ cả làm mát và sưởi ấm. Nó cung cấp độ chính xác kiểm soát nhiệt độ ±0,1°C, dòng điện 0–10A TEC và phạm vi kiểm soát từ -20°C đến +100°C.
Với giao diện nối tiếp ASCII tiêu chuẩn, cảm biến nhiệt độ 10K NTC và cấu trúc 60 × 42 × 26,5mm nhỏ gọn, TCB-NA được thiết kế để tích hợp đơn giản vào các hệ thống quản lý nhiệt công nghiệp và thương mại.
|
tham số |
Đặc điểm kỹ thuật |
|
Điện áp cung cấp bảng |
4,5–27V |
|
Điện áp TEC |
5–27V, ≥ điện áp nguồn |
|
TEC hiện tại |
0–10A |
|
Cảm biến nhiệt độ |
10K NTC |
|
Giá trị B mặc định |
3950 |
|
Kiểm soát nhiệt độ chính xác |
±0,1°C |
|
Đặt độ chính xác nhiệt độ |
±0,1°C |
|
Phạm vi đo |
-30°C đến +147°C |
|
Phạm vi kiểm soát |
-20°C đến +100°C |
|
Nhiệt độ cài đặt mặc định |
25°C |
|
Giao tiếp |
Giao diện nối tiếp ASCII |
|
Kích thước |
60 × 42 × 26,5mm |
Giá trị NTC B có thể được tùy chỉnh. Giá trị B khác ảnh hưởng đến phép đo nhiệt độ tuyệt đối nhưng không làm thay đổi độ chính xác của điều khiển cơ bản.
Bộ điều khiển đo nhiệt độ thông qua cảm biến NTC và điều chỉnh hướng TEC theo điểm đặt. Điều này cho phép cùng một mô-đun cung cấp cả hệ thống sưởi và làm mát mà không cần phần cứng điều khiển riêng biệt.
Phương pháp điều khiển BẬT/TẮT được thiết kế để duy trì nhiệt độ ổn định trong các ứng dụng TEC tiêu chuẩn, bao gồm đi-ốt laser và thiết bị thí nghiệm.
Cài đặt nhiệt độ và theo dõi thời gian thực có thể được quản lý thông qua giao thức nối tiếp ASCII. Các công cụ nối tiếp phổ biến như Windows HyperTerminal có thể được sử dụng trong quá trình thiết lập và thử nghiệm.
Cảnh báo chuyên dụng và tín hiệu “sẵn sàng” cung cấp phản hồi về trạng thái vận hành, trong khi đầu vào tắt TEC cho phép hệ thống máy chủ vô hiệu hóa hoạt động của TEC khi cần thiết.
Việc điều chỉnh điện áp là rất quan trọng vì Bộ điều khiển nhiệt độ TCB-NA dành cho Bộ làm mát tiêu chuẩn không cung cấp giới hạn điện áp đầu ra bên trong. Điện áp cung cấp không được vượt quá điện áp định mức của TEC được kết nối.
Ví dụ: khi sử dụng TEC 12V, nguồn điện của hệ thống phải được chọn phù hợp.
Hoạt động chuyển mạch của bộ điều khiển có thể làm tăng gợn sóng trên nguồn điện chuyển mạch được kết nối. Nếu hệ thống chứa các bo mạch khác nhạy cảm với nhiễu điện hoặc EMI, thì nên sử dụng nguồn điện riêng cho bộ điều khiển.
10K NTC được kết nối hỗ trợ phạm vi đo được chỉ định từ -30°C đến +147°C, trong khi điều khiển nhiệt độ hoạt động được chỉ định từ -20°C đến +100°C.
Độ chính xác kiểm soát nhiệt độ được chỉ định và độ chính xác nhiệt độ cài đặt đều là ± 0,1°C. Hiệu suất thực tế của hệ thống cũng có thể bị ảnh hưởng bởi dung sai NTC, vị trí cảm biến, tiếp xúc nhiệt, đặc tính TEC, khả năng tản nhiệt và điều kiện môi trường xung quanh.
Đối với các ứng dụng yêu cầu độ ổn định nhiệt độ nghiêm ngặt, việc kiểm tra phải được thực hiện với TEC, cảm biến, tải và cấu trúc cơ khí cuối cùng.
Bộ điều khiển có thể duy trì môi trường nhiệt ổn định cho hệ thống diode laser, nơi nhiệt độ ảnh hưởng trực tiếp đến hiệu suất vận hành.
Nó phù hợp cho các dụng cụ thí nghiệm yêu cầu sưởi ấm và làm mát bằng nhiệt điện tiêu chuẩn với khả năng điều chỉnh nhiệt độ ổn định.
Thiết bị công nghiệp có thể sử dụng mô-đun này để điều khiển TEC cho mục đích chung trong đó việc lắp đặt nhỏ gọn, giao tiếp nối tiếp và hiệu quả chi phí là rất quan trọng.
Kiến trúc định hướng chi phí giúp bộ điều khiển phù hợp với việc sản xuất thiết bị thông minh và các ứng dụng khối lượng khác yêu cầu kiểm soát nhiệt độ tiêu chuẩn.
TCB-NA phù hợp khi dự án ưu tiên kiểm soát nhiệt độ tiêu chuẩn và tiết kiệm chi phí. Đối với các ứng dụng yêu cầu quản lý năng lượng tiên tiến hơn hoặc chức năng kiểm soát nhiệt độ cấp cao hơn, dòng TCB-NE có thể phù hợp hơn.
Việc lựa chọn phải dựa trên điện áp, dòng điện, nhiệt độ mục tiêu, yêu cầu điều khiển, hiệu suất và kiến trúc hệ thống của TEC.
Trước khi đặt hàng, người mua nên xác nhận điện áp định mức TEC, dòng điện tối đa, điện áp nguồn, nhiệt độ mục tiêu, độ chính xác cần thiết, thông số kỹ thuật NTC, yêu cầu liên lạc và môi trường hoạt động.
X-Meritan vận hành nhà máy riêng của mình tại Trung Quốc, đảm nhiệm việc lắp ráp PCB và hiệu chuẩn cuối cùng. Đội ngũ kỹ thuật của nó có thể cung cấp hỗ trợ kỹ thuật để phù hợp với điện áp TEC, quản lý gợn điện và các yêu cầu cấu hình. Hàng tồn kho linh kiện tiêu chuẩn và dịch vụ hậu cần ở nước ngoài hỗ trợ OEM và mua sắm số lượng lớn.
Nguồn điện phải tương thích với định mức TEC. Việc vượt quá điện áp TEC có thể gây ra tình trạng quá tải thành phần vì Bộ điều khiển nhiệt độ TCB-NA dành cho Bộ làm mát tiêu chuẩn không có giới hạn điện áp đầu ra bên trong.
Thông số kỹ thuật hiện tại 0–10A phải được đánh giá cùng với TEC, hệ thống dây điện, đầu nối và nguồn điện. Tản nhiệt thích hợp cũng cần thiết cho hệ thống nhiệt điện hoàn chỉnh.
Khi kết nối các thiết bị điện tử nhạy cảm khác với cùng một nguồn điện chuyển mạch, hãy kiểm tra hiệu suất gợn sóng và EMI trước khi tích hợp hệ thống lần cuối.
Bộ điều khiển hỗ trợ điện áp TEC từ 5V đến 27V. Điện áp TEC phải bằng hoặc cao hơn điện áp nguồn của bo mạch. Vì TCB-NA không có giới hạn điện áp đầu ra bên trong nên nguồn điện không được vượt quá điện áp định mức của TEC.
Bộ điều khiển nhiệt độ TCB-NA dành cho Bộ làm mát tiêu chuẩn hỗ trợ phạm vi dòng điện TEC là 0–10A. Dòng điện hoạt động thực tế phải được chọn theo định mức TEC, tải nhiệt, hệ thống dây điện, đầu nối và công suất nguồn điện.
Đúng. Kiến trúc điều khiển hai chiều cho phép TEC hoạt động ở cả chế độ sưởi và làm mát, giúp duy trì nhiệt độ mục tiêu trong điều kiện môi trường thay đổi.
Cấu hình tiêu chuẩn sử dụng NTC 10K với giá trị B mặc định là 3950. Giá trị B có thể được tùy chỉnh theo yêu cầu của ứng dụng. Phạm vi đo được chỉ định là -30°C đến +147°C, với phạm vi kiểm soát là -20°C đến +100°C.
Bộ điều khiển sử dụng giao diện nối tiếp ASCII tiêu chuẩn để cài đặt nhiệt độ và theo dõi thời gian thực. Nó cũng cung cấp tín hiệu cảnh báo và trạng thái “sẵn sàng” cũng như đầu vào tắt máy TEC để tích hợp với hệ thống điều khiển máy chủ.
