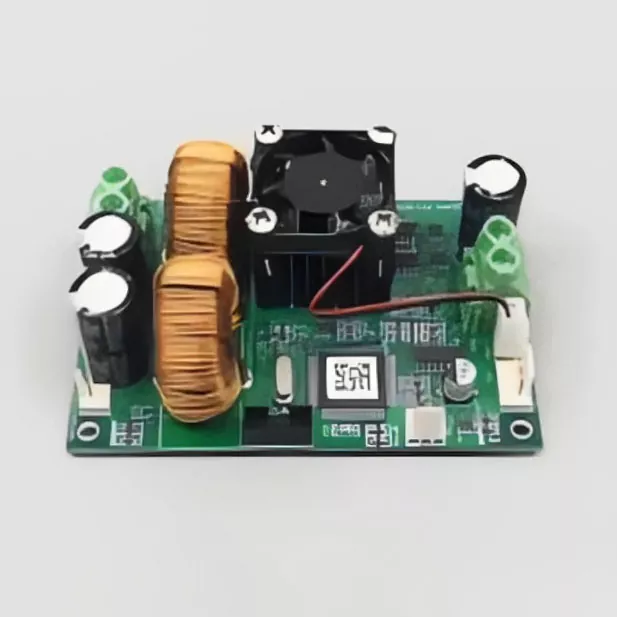

Bộ điều khiển nhiệt độ TCB-NE với độ chính xác cao của nhà sản xuất X-meritan được thiết kế để điều chỉnh các mô-đun bộ làm mát nhiệt điện (TEC) thông qua phản hồi nhiệt độ theo thời gian thực và điều khiển vòng kín.
Bộ điều khiển kết hợp truyền động điện TEC, đo nhiệt độ, thuật toán điều khiển và chức năng giao tiếp trên một nền tảng PCB duy nhất. Điện trở nhiệt NTC 10K cung cấp phản hồi nhiệt độ, trong khi thuật toán điều khiển PID liên tục điều chỉnh công suất đầu ra TEC theo chênh lệch giữa nhiệt độ đo được và giá trị mục tiêu đặt trước.
Trình điều khiển cầu H tích hợp điều khiển hướng dòng điện TEC, cho phép vận hành cả làm mát và sưởi ấm bằng một mô-đun nhiệt điện duy nhất. Giao diện RS-232 cho phép kết nối với máy tính, bộ điều khiển nhúng và thiết bị tự động để cấu hình thông số, theo dõi nhiệt độ và kiểm soát trạng thái vận hành.
|
tham số |
Thông số kỹ thuật |
Chi tiết |
|
Điện áp cung cấp bảng |
4,5V - 27V |
Dải điện áp đầu vào cho hoạt động của bộ điều khiển |
|
Dải điện áp TEC |
5V - 27V |
Dải điện áp hoạt động TEC tương thích |
|
Phạm vi hiện tại của TEC |
0 - 10A |
Điều khiển dòng điện đầu ra TEC có thể điều chỉnh |
|
Phạm vi kháng cự TEC |
4Ω - 40Ω |
Phạm vi điện trở tương thích TEC |
|
Cảm biến nhiệt độ |
Điện trở nhiệt 10K NTC |
Giá trị B mặc định 3950; giá trị B tùy chỉnh có sẵn |
|
Kiểm soát độ chính xác |
0,1°C |
Độ chính xác điều chỉnh nhiệt độ vòng kín |
|
Đặt độ chính xác của điểm |
0,1°C |
Độ phân giải cài đặt nhiệt độ |
|
Phạm vi đo |
-30°C đến 147°C |
Phạm vi đo nhiệt độ NTC |
|
Phạm vi kiểm soát |
-20°C đến 100°C |
Phạm vi điều chỉnh nhiệt độ hoạt động của TEC |
|
Chế độ điều khiển |
PID / BẬT-TẮT |
Phương pháp kiểm soát nhiệt độ có thể lựa chọn |
|
Điều chỉnh đầu raPWM |
Chu kỳ thuế 0-100% |
Phạm vi điều chỉnh công suất TEC |
|
Giao diện truyền thông |
RS-232 |
Giao diện truyền thông nối tiếp DB9 |
|
Giao thức truyền thông |
ASCII |
Giao tiếp lệnh nối tiếp tiêu chuẩn |
|
Tốc độ truyền |
9600 - 115200 bps |
Tốc độ truyền thông có thể điều chỉnh |
|
Kích thước PCB |
60mm × 42mm |
Kích thước bảng điều khiển nhỏ gọn |
|
Chiều cao bảng |
26,5mm |
Bao gồm PCB, chân và linh kiện |
TCB-NE hoạt động thông qua quy trình kiểm soát nhiệt độ vòng kín.
Điện trở nhiệt NTC 10K đo nhiệt độ của bộ phận được điều khiển và truyền dữ liệu phản hồi đến bộ điều khiển. Thuật toán PID so sánh nhiệt độ đo được với nhiệt độ mục tiêu và tính toán mức điều chỉnh đầu ra TEC cần thiết.
Trình điều khiển cầu H điều chỉnh hướng và cường độ dòng điện TEC:
● Hướng dòng điện dương cho phép vận hành làm mát.
● Hướng dòng điện ngược cho phép vận hành hệ thống sưởi.
● Điều chỉnh độ rộng xung điều khiển công suất đầu ra TEC theo yêu cầu về nhiệt.
Thông qua việc điều chỉnh phản hồi liên tục, bộ điều khiển duy trì sự ổn định nhiệt độ trong điều kiện môi trường xung quanh và tải nhiệt thay đổi.
TCB-NE tích hợp kiến trúc trình điều khiển TEC cầu H để điều khiển hướng dòng điện mà không cần mạch chuyển mạch phân cực bên ngoài.
Các chức năng chính bao gồm:
● Điều khiển dòng điện TEC hai chiều cho hoạt động sưởi ấm và làm mát.
● Hỗ trợ các mô-đun TEC có điện trở từ 4Ω đến 40Ω.
● Kết nối trực tiếp giữa bộ điều khiển và mô-đun TEC.
● Chuyển hướng dòng điện tử thông qua mạch điều khiển tích hợp.
Thiết kế cầu H cho phép một mô-đun TEC cung cấp cả chức năng giảm nhiệt độ và tăng nhiệt độ.
Bộ điều khiển nhiệt độ TCB-NE với độ chính xác cao sử dụng phản hồi nhiệt độ và thuật toán PID để duy trì điều kiện nhiệt độ đặt trước.
Các chức năng điều khiển bao gồm:
● Phản hồi nhiệt độ theo thời gian thực thông qua cảm biến NTC 10K.
● Điều chỉnh thông số PID cho các tải nhiệt khác nhau.
● Chế độ điều khiển BẬT/TẮT cho các ứng dụng chuyển đổi nhiệt độ đơn giản.
● Điều chỉnh đầu ra PLC từ chu kỳ hoạt động 0-100% để điều chỉnh công suất TEC.
Hệ thống điều khiển vòng kín bù đắp độ lệch nhiệt độ bằng cách tự động điều chỉnh đầu ra TEC.
TCB-NE cung cấp giao tiếp RS-232 thông qua đầu nối DB9 để điều khiển và giám sát bên ngoài.
Các tính năng liên lạc bao gồm:
● Giao thức lệnh ASCII.
● Lựa chọn tốc độ truyền 9600-115200 bps.
● Đọc nhiệt độ và cấu hình tham số thông qua các lệnh nối tiếp.
● Kết nối với PC, bộ điều khiển nhúng và hệ thống kiểm tra tự động.
Giao diện nối tiếp cho phép tích hợp vào các hệ thống điều khiển nhiệt độ có thể lập trình.
Bộ điều khiển tích hợp các mạch truyền động, cảm biến nhiệt độ, xử lý điều khiển và truyền thông TEC vào một cụm PCB nhỏ gọn.
Đặc điểm thiết kế bao gồm:
● Tích hợp mạch điều khiển và điều khiển TEC.
● Giảm linh kiện điện tử bên ngoài.
● Diện tích PCB 60mm × 42mm tiết kiệm không gian.
● Thích hợp cho thiết bị quản lý nhiệt nhúng.
X-meritan sản xuất bo mạch điều khiển nhiệt độ TCB-NE sử dụng quy trình lắp ráp PCB bao gồm:
● Vị trí linh kiện SMT tự động.
● Quy trình hàn Reflow cho lắp ráp PCB.
● Quy trình phân phối và xử lý tự động để bảo vệ thành phần.
● Kiểm tra chức năng kiểm soát nhiệt độ và hiệu suất truyền thông.
Các tùy chọn tùy chỉnh bao gồm:
● Các thông số nhiệt điện trở NTC tùy chỉnh.
● Điểm đặt nhiệt độ được sửa đổi.
● Điều chỉnh cấu hình truyền thông.
● Tùy chỉnh giao diện phần cứng.
TCB-NE được sử dụng để ổn định nhiệt của mô-đun laser, bộ thu phát quang và các thành phần quang nhạy cảm với nhiệt độ khác.
Kiểm soát nhiệt độ giúp duy trì độ ổn định bước sóng quang học và tính nhất quán trong vận hành trong các hệ thống quang học dựa trên TEC.
Bộ điều khiển nhiệt độ TCB-NE với độ chính xác cao hỗ trợ các thiết bị phân tích, thiết bị kiểm tra và hệ thống phòng thí nghiệm yêu cầu môi trường nhiệt độ được kiểm soát.
Các ứng dụng điển hình bao gồm các mô-đun điều khiển nhiệt độ, thiết bị đo lường và nền tảng nghiên cứu.
TCB-NE có thể được tích hợp vào các hệ thống điện tử ô tô yêu cầu quản lý nhiệt của cảm biến quang, mô-đun điện tử và các bộ phận nhạy cảm với nhiệt độ.
Bộ điều khiển phù hợp với các nền tảng thử nghiệm chất bán dẫn yêu cầu điều chỉnh nhiệt độ có thể lập trình, chu trình nhiệt và điều khiển nhiệt độ dựa trên phản hồi.
TCB-NE có thể được tích hợp vào hệ thống quản lý nhiệt TEC thông qua các kết nối sau:
Các cực đầu ra TEC kết nối trực tiếp với mô-đun nhiệt điện để điều khiển hệ thống sưởi và làm mát.
Một nhiệt điện trở NTC 10K được lắp đặt gần bộ phận được điều khiển để cung cấp phản hồi nhiệt độ theo thời gian thực.
Giao diện RS-232 kết nối với PC, vi điều khiển hoặc hệ thống điều khiển tự động để cài đặt nhiệt độ và điều chỉnh tham số.
Bộ điều khiển có thể được kết hợp với:
● mô-đun TEC.
● Tản nhiệt và kết cấu tản nhiệt.
● Thiết bị quang học.
● Dụng cụ thí nghiệm.
● Nền tảng kiểm tra điện tử.
Đúng. TCB-NE sử dụng trình điều khiển TEC cầu H đảo ngược hướng dòng điện, cho phép một mô-đun TEC duy nhất hoạt động ở cả hai chế độ làm mát và sưởi ấm.
Bộ điều khiển hỗ trợ dòng điện đầu ra TEC từ 0A đến 10A với dải điện áp TEC từ 5V đến 27V.
Cảm biến nhiệt độ tiêu chuẩn là nhiệt điện trở NTC 10K với giá trị B mặc định là 3950. Các giá trị B khác có thể được tùy chỉnh theo yêu cầu ứng dụng.
Bộ điều khiển sử dụng giao diện RS-232 với đầu nối DB9 và hỗ trợ các lệnh giao tiếp ASCII ở tốc độ truyền từ 9600 đến 115200 bps.
Bộ điều khiển được sử dụng trong các hệ thống quản lý nhiệt dựa trên TEC bao gồm thiết bị liên lạc quang học, dụng cụ thí nghiệm, hệ thống kiểm tra chất bán dẫn và các ứng dụng kiểm soát nhiệt độ điện tử.
