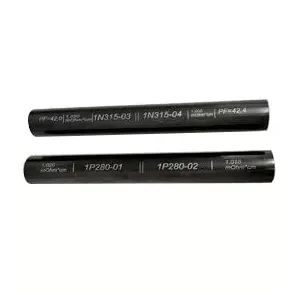

X-meritan sản xuất Vật liệu nhiệt điện ép đùn dựa trên vật liệu dung dịch rắn Bi2Te3-Sb2Te3 cho các bộ phận làm mát nhiệt điện, mô-đun Peltier và các bộ phận kiểm soát nhiệt độ.
Chúng là những vật liệu bán dẫn dựa trên Bi2Te3 được xử lý thông qua công nghệ ép đùn để thu được cấu trúc dày đặc, hạt mịn và có kết cấu.
So với các phương pháp chuẩn bị dựa trên sự nóng chảy truyền thống, quá trình ép đùn cải thiện liên kết hạt thông qua biến dạng dẻo, nâng cao hiệu suất xử lý cơ học trong khi vẫn duy trì các đặc tính nhiệt điện.
Hệ thống vật liệu chính bao gồm:
● Hợp kim nhiệt điện Bi2Te3-Sb2Te3: Dùng cho các ứng dụng làm mát nhiệt điện gần nhiệt độ phòng.
● Vật liệu nhiệt điện loại N: Kết hợp với vật liệu loại P để tạo thành cặp nhiệt điện.
● Vật liệu nhiệt điện loại P: Cung cấp các đặc tính điện bổ sung trong cấu trúc TEC.
Các ứng dụng bao gồm:
● Bộ phận làm mát nhiệt điện: Các bộ phận bán dẫn cho hệ thống làm mát Peltier.
● Mô-đun Peltier: Thiết bị làm mát dựa trên các phần tử nhiệt điện.
● Thành phần Micro TEC: Cấu trúc nhiệt điện mỏng dành cho thiết bị nhỏ gọn.
● Cấu trúc TEC nhiều giai đoạn: Cấu trúc làm mát theo lớp yêu cầu hiệu suất phần tử nhất quán.
● Thiết bị kiểm soát nhiệt độ: Các bộ phận của hệ thống điều chỉnh nhiệt.
|
tham số |
Đặc điểm kỹ thuật |
|
Hệ thống vật liệu |
Bi2Te3-Sb2Te3 |
|
Loại vật liệu |
Vật liệu nhiệt điện loại N / loại P |
|
Chiều dài phôi ép đùn |
120 mm / 240 mm |
|
Đường kính phôi ép đùn |
25 mm / 30 mm / 35 mm |
|
Độ dẫn điện |
870–1430 Ohm⁻¹cm⁻¹ |
|
Cấu trúc vật liệu |
Cấu trúc kết cấu dày đặc |
|
Khả năng xử lý chip mỏng |
Xuống tới 0,2 mm |
Các tính chất cơ học ảnh hưởng đến quá trình cắt, thái lát, làm mỏng và lắp ráp trong quá trình sản xuất TEC. Quá trình ép đùn cải thiện liên kết giữa các hạt thông qua biến dạng dẻo và giảm các khuyết tật cấu trúc trong quá trình gia công.
|
Thuộc tính cơ khí |
Chất liệu loại N |
Chất liệu loại P |
|
Cường độ nén (MPa) |
54.0 |
66.0 |
|
Độ bền cắt (MPa) |
16.0 |
21.0 |
|
Mô đun Young (GPa) |
47.0 |
42.0 |
|
Tỷ lệ Poisson |
0.30 |
0.30 |
Độ bền vật liệu cho phép xử lý các chip nhiệt điện có độ dày xuống tới 0,2 mm.
Đặc điểm chính:
● Độ dẫn điện: 870–1430 Ohm⁻¹cm⁻¹.
● Cấu trúc vật liệu: Cấu trúc bên trong dày đặc và đồng nhất.
● Hướng kết cấu: Hướng hạt được kiểm soát để đảm bảo tính nhất quán của phần tử.
● Thông số hiệu suất nhiệt điện: Đạt 2,9 × 10⁻³ trong điều kiện chân không 25°C.
Vật liệu nóng chảy vùng truyền thống có thể đạt được hiệu suất nhiệt điện nhưng có thể có những hạn chế trong quá trình cắt và làm mỏng do đặc tính phân cắt.
|
Mục so sánh |
Vật liệu Bi2Te3-Sb2Te3 ép đùn |
Vật liệu nóng chảy vùng truyền thống |
|
Cấu trúc bên trong |
Cấu trúc kết cấu dày đặc |
Cấu trúc tinh thể định hướng |
|
Gia công cơ khí |
Sức đề kháng cao hơn trong quá trình cắt và tỉa thưa |
Nhạy cảm hơn với các khuyết tật liên quan đến sự phân tách |
|
Chế tạo chip mỏng |
Hỗ trợ các thành phần TEC mỏng 0,2 mm |
Khó khăn hơn cho việc xử lý siêu mỏng |
|
Tính nhất quán của vật liệu |
Tính đồng nhất của kết cấu được kiểm soát |
Phụ thuộc vào điều kiện tăng trưởng tinh thể |
|
Ứng dụng |
Micro TEC, TEC nhiều giai đoạn, làm mát chính xác |
Các ứng dụng TEC thông thường |
Các thiết bị làm mát nhiệt điện yêu cầu các tính chất cơ, nhiệt và điện cân bằng.
Ưu điểm chính:
Khả năng cắt mỏng: Độ bền cơ học hỗ trợ quá trình cắt và làm mỏng chip nhiệt điện xuống tới 0,2 mm.
Tính đồng nhất về cấu trúc: Cấu trúc có kết cấu cải thiện tính nhất quán giữa các phần tử nhiệt điện được sử dụng trong cấu hình TEC nhiều phần tử và nhiều giai đoạn.
Cấu trúc vật liệu: Liên kết hạt được cải thiện giúp duy trì tính toàn vẹn của vật liệu trong các chu kỳ làm nóng và làm mát lặp đi lặp lại.
Cấu trúc dày đặc: Cấu trúc vật liệu mật độ cao phù hợp với các thành phần nhiệt điện nhỏ gọn.
Làm mát giao tiếp quang học: Dùng cho các bộ phận nhiệt điện mỏng trong bộ thu phát quang học và hệ thống kiểm soát nhiệt độ bằng laser.
Ứng dụng:
● Làm mát bộ thu phát quang: Kiểm soát nhiệt độ của các bộ phận quang học.
● Kiểm soát nhiệt độ điốt laze: Điều chỉnh nhiệt cho các thiết bị laze.
● Mô-đun truyền thông sợi quang: Cấu trúc làm mát nhỏ gọn.
Cấu trúc làm mát nhiều lớp: Được sử dụng khi nhiều lớp nhiệt điện yêu cầu hiệu suất ổn định.
Ứng dụng:
● Cấu trúc nhiệt điện xếp chồng: Cấu hình TEC nhiều lớp.
● Kiểm soát nhiệt độ có độ chính xác cao: Hệ thống điều chỉnh nhiệt.
● Hệ thống làm mát nhỏ gọn: Các ứng dụng làm mát trong không gian hạn chế.
Thỏi ép đùn có đường kính lớn: Dùng cho các bộ phận làm mát nhiệt điện lớn hơn.
Ứng dụng:
● Thiết bị kiểm soát nhiệt độ công nghiệp: Quản lý nhiệt cục bộ.
● Hệ thống làm mát điện tử: Điều khiển nhiệt bán dẫn.
● Thiết bị bán dẫn: Làm mát điện tử chính xác.
Linh kiện làm mát chính xác: Được sử dụng trong thiết bị làm lạnh y tế và kiểm soát nhiệt độ trong phòng thí nghiệm.
Ứng dụng:
● Hệ thống lạnh y tế
● Thiết bị kiểm soát nhiệt độ phòng thí nghiệm
● Công cụ nghiên cứu
|
Loại vật liệu |
Đặc điểm chính |
Ứng dụng |
|
Bi2Te3-Sb2Te3 |
Hiệu suất nhiệt điện gần nhiệt độ phòng |
Mô-đun TEC, linh kiện làm mát Peltier |
|
Bi2Te3 loại N |
Độ dẫn điện và độ bền cơ học |
Cặp phần tử nhiệt điện |
|
Loại P Bi2Te3-Sb2Te3 |
Độ bền cơ học và đặc tính nhiệt điện |
Cấu trúc làm mát TEC |
X-meritan tích hợp việc chuẩn bị vật liệu nhiệt điện, xử lý ép đùn, xử lý chi tiết và tích hợp lắp ráp.
Quy trình sản xuất:
● Chuẩn bị vật liệu: Chuẩn bị thành phần vật liệu nhiệt điện.
● Xử lý ép đùn: Hình thành các cấu trúc có kết cấu dày đặc.
● Xử lý phần tử: Cắt và tạo hình các bộ phận nhiệt điện.
● Kết nối điện: Hàn và xử lý kết nối.
● Tích hợp lắp ráp: Tích hợp các cấu trúc nhiệt điện.
● Xác minh hiệu suất: Kiểm tra các thành phần đã xử lý.
Thiết bị sản xuất:
● Lò nhúng thiếc
● Máy rung lắc khuôn
● Máy hàn
● Lò nướng
● Máy phân phối
● Máy hàn kín tự động
● Máy cắt
● Máy đông đặc
● Thiết bị hàn nóng chảy lại
● Máy in hoàn toàn tự động
Vật liệu nhiệt điện ép đùn X-meritan dựa trên vật liệu Bi2Te3-Sb2Te3 có đặc tính điện được kiểm soát, cấu trúc kết cấu dày đặc và đặc tính cơ học dành cho sản xuất TEC.
Các thông số kỹ thuật bao gồm độ dẫn điện 870–1430 Ohm⁻¹cm⁻¹, cường độ nén lên tới 66 MPa, kích thước phôi ép đùn có chiều dài 120 mm / 240 mm và đường kính 25 mm / 30 mm / 35 mm và khả năng xử lý chip mỏng xuống tới 0,2 mm.
Các vật liệu này được sử dụng để sản xuất TEC, mô-đun Peltier, làm mát truyền thông quang học, kiểm soát nhiệt độ y tế và các ứng dụng quản lý nhiệt bán dẫn.
