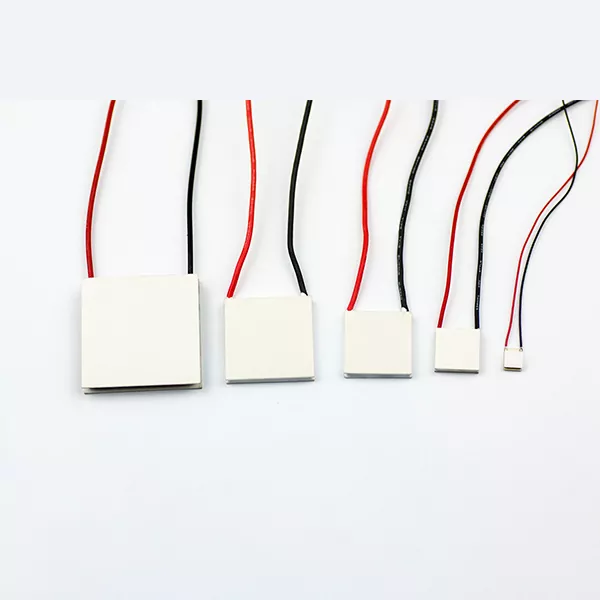

Bộ làm mát TE thông thường có kết nối nối tiếp hoặc song song cho các ứng dụng đặc biệt

Đối với các ứng dụng trong truyền thông cáp quang, thiết bị y tế, thiết bị điện tử ô tô, dụng cụ thí nghiệm và các hệ thống chính xác khác, việc lựa chọn cấu hình TEC có thể ảnh hưởng trực tiếp đến hiệu suất làm mát và hiệu suất tổng thể của hệ thống. X-Meritan hỗ trợ các cấu hình chuỗi, song song và hỗn hợp song song, cũng như các giải pháp tùy chỉnh được phát triển dựa trên bản vẽ, mẫu và điều kiện ứng dụng của khách hàng.

Cấu hình linh hoạt để quản lý nhiệt phức tạp

Hệ thống làm mát nhiệt điện không phải lúc nào cũng có giải pháp một mô-đun. Khi công suất làm mát cần thiết tăng lên hoặc nguồn điện sẵn có và không gian lắp đặt trở nên khắt khe hơn, một số bộ làm mát TE có thể cần phải hoạt động cùng nhau.

Cách bố trí các bộ làm mát này trở thành một phần quan trọng trong thiết kế hệ thống.

Bộ làm mát X-Meritan General TE có kết nối nối tiếp hoặc song song cho các ứng dụng đặc biệt có thể được cấu hình nối tiếp hoặc song song, cho phép các kỹ sư lựa chọn cách bố trí phù hợp theo hiệu suất truyền nhiệt, điều kiện dòng chảy, độ sụt áp và công suất hệ thống cần thiết. Đối với các ứng dụng có yêu cầu phức tạp hơn, cấu hình hỗn hợp cũng có thể được xem xét.

Thay vì coi mô-đun TEC như một thành phần biệt lập, X-Meritan xem xét cách thức hoạt động của bộ làm mát trong hệ thống quản lý nhiệt hoàn chỉnh.

Nối tiếp hay song song: Cấu hình nào phù hợp hơn?

Sự khác biệt giữa cấu hình nối tiếp và song song chủ yếu liên quan đến cách hệ thống làm mát xử lý dòng chảy và phân phối tải nhiệt.

Cấu hình loạt

Với sự sắp xếp nối tiếp, môi trường làm mát lần lượt đi qua các bộ làm mát TE. Điều này tạo ra đường dẫn dòng chảy tương đối tập trung và có thể cung cấp tốc độ dòng chảy cao hơn qua các kênh làm mát.

Cấu hình này có thể hữu ích khi ứng dụng có tốc độ dòng chảy được kiểm soát và yêu cầu truyền nhiệt hiệu quả trong một hệ thống nhỏ gọn. Đường dẫn dòng chảy liên tục cũng làm cho việc phân phối dòng chảy tương đối đơn giản.

Sự đánh đổi là giảm áp lực. Khi nhiều bộ làm mát được kết nối theo trình tự, tổng trở lực dòng chảy sẽ tăng lên. Đối với các hệ thống yêu cầu tốc độ dòng chảy cao, điều này có thể dẫn đến yêu cầu bơm lớn hơn và tiêu thụ năng lượng cao hơn.

Cấu hình song song

Theo cách sắp xếp song song, dòng chảy được phân chia giữa nhiều bộ làm mát TE thay vì tuần tự đi qua từng bộ làm mát.

Điều này làm giảm đường dẫn dòng chảy của từng nhánh và có thể giúp giảm mức giảm áp suất tổng thể. Nó làm cho cấu hình song song đặc biệt hữu ích khi hệ thống yêu cầu tốc độ dòng chảy lớn hơn hoặc khi việc giảm năng lượng bơm là một vấn đề quan trọng cần cân nhắc.

Thách thức chính là phân phối dòng chảy. Nếu các nhánh không được thiết kế phù hợp, các bộ làm mát khác nhau có thể nhận được tốc độ dòng chảy khác nhau, điều này có thể ảnh hưởng đến tính nhất quán của hiệu suất nhiệt.

Vì lý do này, việc lựa chọn giữa nối tiếp và song song không nên chỉ dựa vào công suất làm mát. Các điều kiện thủy lực và thiết kế hệ thống hoàn chỉnh cũng cần được xem xét.

So sánh bộ làm mát dòng và song song TE

Ứng dụng

Trong thiết bị truyền thông cáp quang, bạn có thể sử dụng Bộ làm mát TE chung có kết nối nối tiếp hoặc song song dành cho các ứng dụng đặc biệt khi độ ổn định nhiệt độ là quan trọng đối với các bộ phận quang học và thiết bị liên quan đến laze. Trong các hệ thống này, kích thước nhỏ gọn và khả năng kiểm soát nhiệt chính xác thường quan trọng hơn công suất làm lạnh thông thường.

Đối với thiết bị y tế và công nghiệp, hệ thống làm mát TEC có thể cung cấp khả năng kiểm soát nhiệt độ cục bộ cho các bộ phận nhạy cảm với nhiệt độ và dụng cụ chính xác. Khả năng tùy chỉnh cấu hình đặc biệt hữu ích khi không gian cài đặt sẵn có bị hạn chế.

Nguyên tắc tương tự cũng áp dụng cho thiết bị điện tử ô tô và thiết bị liên quan đến LiDAR, trong đó các bộ phận điện tử và quang học có thể cần nhiệt độ hoạt động ổn định trong một hệ thống nhỏ gọn. Đối với thiết bị phòng thí nghiệm và nghiên cứu, công nghệ TEC cung cấp một cách tiếp cận thực tế khác để quản lý nhiệt độ được kiểm soát và cục bộ.

Giải pháp TEC song song theo dòng tùy chỉnh

Một số hệ thống quản lý nhiệt không thể được xử lý chính xác bằng mô-đun TEC tiêu chuẩn.

X-Meritan có thể làm việc dựa trên bản vẽ, mẫu hoặc thông số kỹ thuật ứng dụng của khách hàng để đánh giá cấu hình bộ làm mát TE cần thiết. Tùy thuộc vào dự án, giải pháp có thể sử dụng cách sắp xếp nối tiếp, sắp xếp song song hoặc kết hợp cả hai.

Trong giai đoạn phát triển, các yếu tố như công suất làm mát, điều kiện vận hành, kích thước mô-đun, yêu cầu về dòng chảy và giới hạn lắp đặt có thể được xem xét cùng nhau. Sau khi cấu hình được xác nhận, các mẫu có thể được sản xuất để khách hàng đánh giá trước khi chuyển sang sản xuất số lượng lớn.

Cách tiếp cận này đặc biệt phù hợp với các dự án OEM và nhà sản xuất thiết bị đang phát triển hệ thống quản lý nhiệt chuyên dụng.

Câu hỏi thường gặp

Sự khác biệt giữa cấu hình bộ làm mát TE nối tiếp và song song là gì?

Cấu hình nối tiếp sẽ gửi môi chất làm mát qua nhiều bộ làm mát TE một cách tuần tự, trong khi cấu hình song song sẽ phân chia luồng giữa các bộ làm mát khác nhau. Việc sắp xếp nối tiếp có thể cung cấp đường dẫn dòng chảy tập trung hơn nhưng có thể tạo ra độ giảm áp suất cao hơn. Sự sắp xếp song song thường làm giảm lực cản dòng chảy nhưng yêu cầu cân bằng dòng chảy thích hợp.

Khi nào tôi nên sử dụng cấu hình song song nối tiếp hỗn hợp?

Cấu hình hỗn hợp có thể được xem xét khi hệ thống cần cân bằng hiệu suất truyền nhiệt, tốc độ dòng chảy và giảm áp suất. Bằng cách kết hợp các phần song song và nối tiếp, hệ thống làm mát tổng thể có thể được điều chỉnh chính xác hơn với các điều kiện vận hành phức tạp.

X-Meritan có thể tùy chỉnh Bộ làm mát TE theo bản vẽ hoặc mẫu không?

Đúng. X-Meritan có thể phát triển cấu hình bộ làm mát TE dựa trên bản vẽ, mẫu và yêu cầu ứng dụng của khách hàng, bao gồm các dự án yêu cầu kích thước cụ thể hoặc sắp xếp song song theo chuỗi.

Cần có thông tin gì để lựa chọn cấu hình TEC?

Yêu cầu làm mát, nhiệt độ vận hành, chênh lệch nhiệt độ yêu cầu, điện áp, dòng điện, điều kiện dòng chảy, không gian lắp đặt và điều kiện tản nhiệt là những điểm khởi đầu hữu ích. Thông tin ứng dụng chi tiết hơn cho phép X-Meritan đánh giá cấu hình chính xác hơn.

Những Bộ làm mát TE này có phù hợp với thiết bị liên lạc quang học không?

Đúng. Làm mát bằng nhiệt điện phù hợp cho các ứng dụng yêu cầu kiểm soát nhiệt độ cục bộ và ổn định của các linh kiện quang học và điện tử. Các giải pháp của X-Meritan có thể được điều chỉnh phù hợp với các yêu cầu về không gian và nhiệt độ cụ thể.
