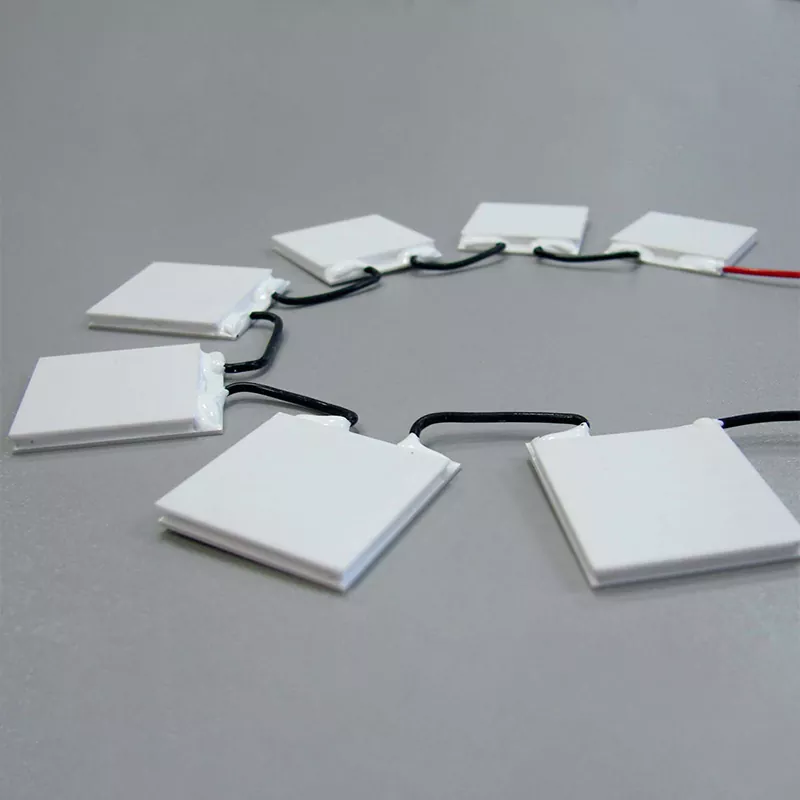

X-Meritan cung cấp bộ làm mát nhiệt điện (TEC) được thiết kế để bơm nhiệt liên tục trong thiết bị công nghiệp. Các mô-đun này hoạt động dựa trên hiệu ứng Peltier và không chứa máy nén, chất làm lạnh hoặc bộ phận chuyển động. Chúng được sử dụng khi khả năng tiếp cận bảo trì bị hạn chế, độ rung không được chấp nhận hoặc cần phải kiểm soát nhiệt độ chính xác.
Dòng công suất cao nhắm đến các hệ thống có tải nhiệt đáng kể. Các ví dụ điển hình bao gồm mảng đi-ốt laser, thiết bị xử lý chất bán dẫn và dụng cụ phân tích tạo ra nhiệt lượng không đổi.
We manufacture High Cooling Capacity TE Coolers for Industrial Applications in our own facility. This includes thermoelectric material preparation, ingot processing, pellet dicing, module assembly, and final testing. Control over these steps allows us to adjust material composition, pellet geometry, and solder selection to match specific operating conditions.
Các mô-đun tiêu chuẩn bao gồm nhiều công suất làm mát khác nhau. Bảng dưới đây liệt kê các thông số chung. Cấu hình tùy chỉnh có sẵn cho các yêu cầu về điện áp, kích thước và nhiệt độ phía nóng khác nhau.
|
tham số |
Phạm vi / Tùy chọn điển hình |
Ghi chú |
|
Công suất làm lạnh tối đa (Qmax) |
20 W đến 400 W |
Đo ở Th = 27°C trong chân không |
|
Chênh lệch nhiệt độ tối đa (ΔTmax) |
68 K đến 74 K |
Không áp dụng tải nhiệt |
|
Điện áp hoạt động |
12V, 24V, 48V DC |
Điện áp tùy chỉnh theo yêu cầu |
|
Hoạt động hiện tại |
3 A đến 15 A |
Phụ thuộc vào số lượng và kích thước viên |
|
Nhiệt độ bên nóng (Th) |
Lên tới 120°C |
Có sẵn phiên bản nhiệt độ cao cho Th > 150°C |
|
Chất nền gốm |
Alumina (Al₂O₃) hoặc Nhôm Nitrat (AlN) |
AlN có tính dẫn nhiệt cao hơn |
|
Độ phẳng bề mặt |
≤ 0,02mm |
Measured across module surface |
|
Thành phần hàn |
BiSn hoặc PbSn |
PbSn cho môi trường nhiệt độ cao |
|
Niêm phong |
Con dấu chu vi Epoxy |
Không kín; đóng gói bổ sung có sẵn |
|
Kích thước (L×W×H) |
20×20×3,5 mm đến 62×62×4,8 mm |
Kích thước tùy chỉnh trong phạm vi này |
|
Chiều dài dây dẫn |
100 mm đến 300 mm |
cách điện Teflon; độ dài tùy chỉnh có sẵn |
Thông số kỹ thuật được xác minh hàng loạt bằng cách sử dụng trạm kiểm tra nhiệt. Một báo cáo thử nghiệm có thể được cung cấp cùng với mỗi lô hàng theo yêu cầu.
Lưu ý quan trọng về Qmax: Qmax được đo bằng chênh lệch nhiệt độ bằng 0 giữa bên nóng và bên lạnh. Khi vận hành thực tế, phía lạnh luôn lạnh hơn phía nóng nên công suất bơm nhiệt thực tế thấp hơn. Ví dụ: một mô-đun có công suất định mức 200 W Qmax chỉ có thể loại bỏ 80 W khi ΔT là 30 K. Việc lựa chọn phải dựa trên điểm vận hành thực tế chứ không chỉ dựa trên số Qmax.
Máy làm mát TE công suất làm mát cao dành cho các ứng dụng công nghiệp là một máy bơm nhiệt thể rắn. Dòng điện một chiều truyền nhiệt từ phía lạnh sang phía nóng. Mặt nóng phải được kết nối với bộ tản nhiệt hoặc tấm lạnh để loại bỏ nhiệt được bơm cộng với nguồn điện đầu vào. Nếu mặt nóng không được làm mát hiệu quả, nhiệt sẽ quay trở lại mặt lạnh và công suất làm mát ròng giảm xuống.
Các tấm bên ngoài được làm bằng nhôm hoặc nhôm nitrit. Chúng cung cấp cách điện trong khi dẫn nhiệt. Độ phẳng bề mặt được kiểm soát để đảm bảo tiếp xúc nhiệt tốt với nguồn nhiệt và tản nhiệt. Nên sử dụng vật liệu giao diện nhiệt (TIM) giữa bề mặt gốm và bề mặt lắp đặt.
Các viên bismut Telluride loại N và loại P được nối nối tiếp bằng dấu vết điện cực đồng. Số lượng và kích thước của các viên xác định điện áp, dòng điện và khả năng làm mát của mô-đun. Chúng tôi sử dụng lớp mạ nhiều lớp trên vết đồng để chống oxy hóa trong quá trình hoạt động lâu dài.
Nhiệt độ bên nóng là yếu tố quan trọng nhất ảnh hưởng đến hiệu suất của TEC. Cứ tăng nhiệt độ bên nóng thêm 10°C thường làm giảm công suất làm mát từ 5–10% và giảm mức ΔT tối đa có thể đạt được. Đối với các mô-đun công suất cao, nên sử dụng cụm làm mát không khí cưỡng bức, làm mát bằng chất lỏng hoặc ống dẫn nhiệt. Tản nhiệt thụ động hiếm khi đủ trên 100 W tổng lượng nhiệt thải ra.
Một lớp đệm epoxy chống ẩm bao quanh mảng bán dẫn bên trong. Con dấu này không cung cấp khả năng bịt kín nhưng nó bảo vệ các viên và điện cực khỏi sự ngưng tụ và các chất gây ô nhiễm trong không khí trong môi trường công nghiệp thông thường. Đối với độ ẩm cao, rửa trôi hoặc điều kiện ngoài trời, cần phải đóng gói bổ sung.
X-Meritan tự sản xuất các mô-đun TEC. Trình tự sản xuất là:
Chuẩn bị phôi vật liệu nhiệt điện
Đùn và cắt hạt bán dẫn
Tự động đặt và hàn viên
Kim loại hóa chất nền gốm
Lắp ráp cuối cùng và thử nghiệm điện
Mỗi lô sản xuất đều được kiểm tra điện trở trong, khả năng làm mát và các khiếm khuyết về hình ảnh. Hồ sơ kiểm tra được lưu giữ để truy xuất nguồn gốc. 建议插入工厂实拍照 hình ảnh
Phương pháp kiểm tra
|
Mục kiểm tra |
Phương pháp |
|
Qmax |
Trạm thử nghiệm nhiệt, Th = 27°C, chân không |
|
ΔTmax |
Thử nghiệm không tải, Th = 27°C |
|
Điện trở |
Đo điện trở DC bốn dây |
|
Đạp xe nhiệt |
Giao thức do khách hàng xác định |
|
Lưu trữ nhiệt độ cao |
Giao thức do khách hàng xác định |
Các tiêu chuẩn thử nghiệm thực tế và tiêu chí chấp nhận được thống nhất với khách hàng trước khi sản xuất số lượng lớn. Liên hệ với chúng tôi để thảo luận về các yêu cầu cụ thể của bạn.
Các chứng nhận và tuyên bố tuân thủ sau đây hiện đang được cập nhật.
● ISO 9001:2015 – Hệ thống quản lý chất lượng
● ISO 14001 – Hệ thống quản lý môi trường
● Tuân thủ RoHS
● tuân thủ REACH
● Dấu CE (nếu có)
● Chứng nhận UL (nếu có)
Chúng tôi sẽ cung cấp bản sao giấy chứng nhận hợp lệ theo yêu cầu. Vui lòng liên hệ với chúng tôi để xác nhận tình trạng hiện tại.
Các mô-đun tiêu chuẩn bao gồm nhiều nhiệm vụ làm mát công nghiệp. Đối với các dự án có khối lượng lớn hoặc chuyên biệt, chúng tôi cung cấp kỹ thuật tùy chỉnh trong các lĩnh vực sau:
● Dấu chân và chiều cao tùy chỉnh
● Chất hàn và chất nền có nhiệt độ cao hơn cho Th > 150°C
● Mô-đun TEC nhiều giai đoạn cho chênh lệch nhiệt độ sâu hơn
● Tấm tản nhiệt hoặc tấm lạnh gắn sẵn
● Cảm biến nhiệt độ tích hợp (NTC hoặc RTD)
● Cấu hình hoặc đầu nối dây dẫn đặc biệt
Một dự án tùy chỉnh điển hình tuân theo quy trình này:
1. Khách hàng cung cấp tải nhiệt, nhiệt độ bên lạnh, điều kiện môi trường xung quanh và hạn chế về không gian.
2. Các kỹ sư của chúng tôi mô phỏng mô-đun cần thiết và cung cấp cấu hình đề xuất.
3. Chúng tôi sản xuất mẫu để khách hàng xác nhận.
4. Sau khi được phê duyệt, chúng tôi tiến hành sản xuất hàng loạt.
Thay vì liệt kê những lợi thế chung chung, đây là những khả năng cụ thể giúp phân biệt các mô-đun của chúng tôi:
Chúng tôi kiểm soát quá trình từ phôi thô đến thiết bị hoàn thiện. Điều này bao gồm thành phần vật liệu, kích thước viên và mức độ pha tạp. Hầu hết các nhà cung cấp của TEC đều mua các viên hoặc tấm bán dẫn làm sẵn và chỉ lắp ráp các mô-đun. Vì chúng tôi tự xử lý vật liệu nên chúng tôi có thể điều chỉnh giá trị ZT và tối ưu hóa cho các phạm vi nhiệt độ cụ thể.
Mỗi lô sản xuất đều được kiểm tra Qmax, ΔTmax và điện trở trong. Báo cáo thử nghiệm có sẵn cho khách hàng. Điều này cho phép bạn xác minh rằng các mô-đun đáp ứng các thông số kỹ thuật của bạn trước khi tích hợp chúng vào hệ thống của bạn.
Nhiều nhà cung cấp yêu cầu số lượng đơn đặt hàng tối thiểu lớn cho các kích thước hoặc thông số tùy chỉnh. Chúng tôi duy trì lịch trình sản xuất linh hoạt, vì vậy các dự án tùy chỉnh với khối lượng vừa phải là khả thi. Hãy liên hệ với chúng tôi nếu bạn có yêu cầu ngay cả khi số lượng dự kiến hàng năm chỉ vài trăm chiếc.
Khi liên hệ với X-Meritan, bạn nói chuyện với các kỹ sư có quyền truy cập vào dữ liệu sản xuất và kết quả thử nghiệm. Điều này làm giảm sự qua lại điển hình của các công ty thương mại và rút ngắn chu kỳ đánh giá mẫu.
Các mô-đun TEC công suất làm mát cao được sử dụng trong các môi trường không thực hiện được việc làm mát bằng chất lỏng chủ động hoặc yêu cầu kiểm soát nhiệt độ chính xác.
Làm mát cho điốt laser và bộ tách sóng quang trong hệ thống cáp quang
Quản lý nhiệt cho tủ viễn thông ngoài trời
Ổn định nhiệt độ cho bộ khuếch đại công suất và mô-đun RF
Làm mát mâm cặp wafer và buồng xử lý
Kiểm soát nhiệt cho đầu khắc và cắt laser
Ổn định nhiệt độ cho băng ghế quang học
Máy luân nhiệt PCR và làm mát khối mẫu
Kiểm soát nhiệt độ cho ngăn bảo quản thuốc thử
Làm mát cảm biến hình ảnh CCD và CMOS
Làm mát cho cảm biến LiDAR trong xe tự hành
Hệ thống thông gió ghế
Thùng lạnh di động
Để chỉ định TEC công suất cao, hãy chuẩn bị các thông tin sau trước khi liên hệ với chúng tôi:
Tải làm mát cần thiết (tính bằng watt) ở phía lạnh. Đây là nhiệt lượng được tạo ra bởi bộ phận bạn cần làm mát.
Nhắm mục tiêu nhiệt độ bên lạnh và khả năng chịu đựng. Ví dụ: 25°C ± 0,5°C.
Nhiệt độ bên nóng tối đa mà bạn có thể chấp nhận, dựa trên bộ tản nhiệt và điều kiện môi trường xung quanh.
Phạm vi nhiệt độ môi trường xung quanh mà hệ thống sẽ hoạt động.
Loại tản nhiệt và khả năng chịu nhiệt hiện có. Không khí cưỡng bức, làm mát bằng chất lỏng hoặc ống dẫn nhiệt.
Điện áp DC hiện có và mức tiêu thụ dòng điện tối đa cho phép.
Các hạn chế về không gian lắp đặt: chiều dài, chiều rộng, chiều cao và kiểu lỗ lắp.
Yêu cầu về chu kỳ nhiệt: bao nhiêu chu kỳ mỗi ngày, sự thay đổi nhiệt độ và tuổi thọ dự kiến.
Điều kiện môi trường: độ ẩm, bụi bẩn, tiếp xúc với hóa chất hoặc sử dụng ngoài trời.
Sau khi bạn cung cấp những thông tin chi tiết này, chúng tôi có thể đề xuất một mô-đun cụ thể hoặc thiết kế một giải pháp tùy chỉnh. Chúng tôi cũng sẽ cung cấp các đường cong hiệu suất thể hiện khả năng làm mát so với chênh lệch nhiệt độ đối với dòng điện hoạt động được khuyến nghị.
Trả lời: Bạn cần biết tải nhiệt cần loại bỏ (tính bằng watt), nhiệt độ tối đa cho phép đối với vật được làm mát, nhiệt độ môi trường và hiệu suất tản nhiệt có sẵn ở phía nóng. Cung cấp những giá trị này cho các kỹ sư của chúng tôi và chúng tôi sẽ đề xuất mô-đun và dòng điện hoạt động.
A: Qmax là công suất bơm nhiệt tối đa khi chênh lệch nhiệt độ giữa bên nóng và lạnh bằng không. Trong hoạt động thực tế luôn có sự chênh lệch nhiệt độ. Công suất làm mát thực tế giảm khi ΔT tăng. Bảng dữ liệu của chúng tôi bao gồm các đường cong hiệu suất cho các dòng điện hoạt động khác nhau.
Đ: Vâng. Nhiệt độ bên nóng tối đa được chỉ định cho từng mô-đun. Vượt quá nhiệt độ này có thể làm suy giảm các mối hàn và giảm tuổi thọ mô-đun. Luôn thiết kế bộ tản nhiệt bên nóng sao cho Th luôn nằm trong giới hạn định mức trong điều kiện môi trường xung quanh trong trường hợp xấu nhất.
Trả lời: Mô-đun TEC không có bộ phận chuyển động nên độ mòn cơ học không phải là yếu tố quan trọng. Tuy nhiên, chu trình nhiệt gây ra ứng suất tại các mối hàn và cuối cùng có thể dẫn đến tăng điện trở trong. Các thiết kế công suất cao được lựa chọn đã được đánh giá thông qua các thử nghiệm chu kỳ nhiệt. Tuổi thọ thực tế của vòng đời phụ thuộc vào phạm vi nhiệt độ, dòng điện, tốc độ tăng tốc, ứng suất lắp đặt và độ ẩm vận hành. Dữ liệu thử nghiệm có thể được cung cấp cho các dự án đủ điều kiện.
Đ: Vâng. Đối với mỗi lô sản xuất, chúng tôi có thể cung cấp bản tóm tắt các thông số đã được kiểm tra. Đối với các đơn đặt hàng lớn hơn, chúng tôi có thể thực hiện kiểm tra độ tin cậy bổ sung như chu kỳ nhiệt, bảo quản ở nhiệt độ cao và tiếp xúc với độ ẩm theo các giao thức đã thỏa thuận.
Trả lời: Không. Lớp phủ epoxy tiêu chuẩn có khả năng chống ẩm nhưng không kín. Đối với các ứng dụng có độ ẩm cao, ngưng tụ hoặc tiếp xúc trực tiếp với nước, cần có lớp bọc bổ sung hoặc vỏ tùy chỉnh.
Để yêu cầu đề xuất hoặc mẫu, vui lòng cung cấp thông tin sau:
● Tải nhiệt cần loại bỏ (W)
● Nhiệt độ bên lạnh yêu cầu hoặc chênh lệch nhiệt độ
● Phạm vi nhiệt độ xung quanh
● Không gian còn trống cho TEC và tản nhiệt
● Điện áp nguồn có sẵn
● Số lượng dự kiến hàng năm
Đội ngũ kỹ thuật của chúng tôi sẽ phản hồi trong vòng một ngày làm việc. Chúng tôi cung cấp mẫu để đánh giá trước khi đặt hàng số lượng lớn.
