Điện trở nhiệt NTC sử dụng đặc tính hệ số nhiệt độ âm, nghĩa là điện trở của chúng thay đổi khi nhiệt độ thay đổi. Trong mạch cảm biến, sự thay đổi điện trở có thể được chuyển đổi thành thông tin nhiệt độ để theo dõi và điều khiển.
Đối với các ứng dụng chip, việc lựa chọn giá trị R25, B, dung sai điện trở, kích thước chip và cấu trúc điện cực ảnh hưởng trực tiếp đến việc lắp ráp và khớp mạch. R25 đề cập đến điện trở danh nghĩa ở 25°C, trong khi giá trị B mô tả đặc tính điện trở-nhiệt độ của nhiệt điện trở.

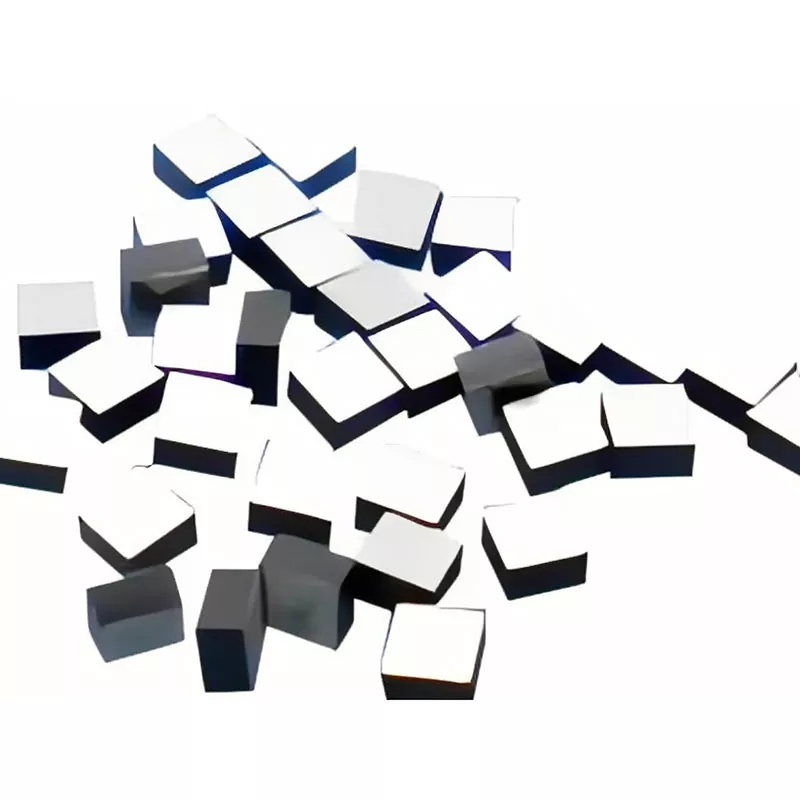

Chip nhiệt điện trở NTC có độ chính xác cao dành cho các ứng dụng trong đó phần tử cảm biến cần được đặt gần thành phần nhạy cảm với nhiệt độ trong khi vẫn giữ được không gian chiếm dụng nhỏ.
Các mô hình sau đây đại diện cho thông số kỹ thuật sản phẩm có sẵn. Các giá trị và kích thước điện phải được lựa chọn theo đặc tính mạch và phương pháp lắp ráp yêu cầu.
|
Người mẫu |
R25 (kΩ) |
Giá trị B (K) |
Kích thước L×W×T (mm) |
Công suất định mức ở 25°C (mW) |
Hệ số tản nhiệt (mW/°C) |
Hằng số thời gian nhiệt (s) |
|
DT502-3950A |
5.0 |
3950 |
1,0×1,0×0,5 |
<60 |
~1,2 |
3 |
|
DT103-3435B |
10.0 |
3435 |
0,95×0,95×0,6 |
<60 |
~1,2 |
3 |
|
DT103-3470A |
10.0 |
3470 |
1,0×1,0×0,5 |
<60 |
~1,2 |
3 |
|
DT103-3950A |
10.0 |
3950 |
1,1×1,1×0,46 |
<60 |
~1,2 |
3 |
|
DT203-3743A |
20.0 |
3743 |
1,1×1,1×0,6 |
<60 |
~1,2 |
3 |
|
DT303-3950A |
30.0 |
3950 |
1,0×1,0×0,55 |
<60 |
~1,2 |
3 |
|
DT473-4050A |
47.0 |
4050 |
0,45×0,45×0,25 |
<10 |
~0,2 |
2 |
|
DT503-3950A |
50.0 |
3950 |
1,0×1,0×0,55 |
<60 |
~1,2 |
3 |
|
DT104-3950A |
100.0 |
3950 |
0,95×0,95×0,6 |
<60 |
~1,2 |
3 |
|
DT104-3964F |
100.0 |
3964 |
0,45×0,45×0,2 |
<10 |
~0,2 |
2 |
|
DT104-4100A |
100.0 |
4100 |
0,95×0,95×0,6 |
<60 |
~1,2 |
3 |
|
tham số |
Phạm vi có sẵn |
|
Sức chống cự |
1kΩ–1000kΩ |
|
Giá trị B |
3200K–4500K |
|
Kích thước chip |
Từ 0,3 mm, tùy theo kết cấu |
|
Dung sai kháng chiến |
±0,5%, ±1% |
Chip nhiệt điện trở NTC có độ chính xác cao có sẵn ở dạng cấu trúc nhỏ gọn dành cho các ứng dụng mà cảm biến nhiệt độ đóng gói thông thường sẽ chiếm quá nhiều không gian. Các mẫu được chọn trong dòng sản phẩm hiện tại có kích thước nhỏ tới 0,45 × 0,45 mm, trong khi kích thước chip tùy chỉnh có thể được đánh giá từ bản vẽ hoặc mẫu của khách hàng.
Cấu trúc chip nhỏ phù hợp để đặt bộ phận cảm biến gần các thành phần quang học, điện tử hoặc nhạy cảm với nhiệt độ khác. Kích thước cuối cùng phải được xác nhận theo các đặc tính điện và quy trình lắp ráp cần thiết.
Con chip có thể được cung cấp các điện cực mạ vàng hoặc bạc để liên kết dây. Liên kết dây vàng, nhôm và bạc có thể được hỗ trợ tùy thuộc vào cấu hình điện cực và quy trình lắp ráp.
Cấu trúc này phù hợp với các mô-đun lai nhỏ gọn và các tổ hợp khác trong đó nhiệt điện trở cần được tích hợp trực tiếp vào khu vực cảm biến. Các yêu cầu về vật liệu điện cực và liên kết có thể được xác nhận trong quá trình đánh giá mẫu.
Điện trở nhiệt NTC có thể liên kết bằng dây cũng được sử dụng trong các ứng dụng thu phát quang nhỏ gọn, trong đó phần tử cảm biến được đặt gần các thành phần quang nhạy cảm với nhiệt độ.
Giá trị điện trở và B phải được chọn dưới dạng kết hợp phù hợp thay vì được coi là các tham số hoàn toàn độc lập. Phạm vi điện trở khả dụng là 1kΩ đến 1000kΩ, trong khi phạm vi giá trị B là 3200K đến 4500K.
Đối với thiết kế mạch, điện trở danh định ở 25°C, giá trị B, dung sai và phạm vi cảm biến cần thiết phải được xem xét cùng nhau. Sự kết hợp tiêu chuẩn có sẵn và các yêu cầu phi tiêu chuẩn có thể được đánh giá dựa trên ứng dụng.
Giá trị B thường được chỉ định cùng với phạm vi nhiệt độ tham chiếu của nó, chẳng hạn như B25/50 hoặc B25/85, do đó, định nghĩa chính xác phải được xác nhận trên thông số kỹ thuật của sản phẩm hiện hành trước khi hiệu chuẩn mạch. Dữ liệu sản phẩm NTC chip thương mại từ các nhà sản xuất lớn cũng chỉ định tương tự các giá trị R25 và B với nhiệt độ tham chiếu được xác định.
Các mô hình đã chọn có thể được cung cấp các tùy chọn dung sai điện trở là ± 0,5% và ± 1%. Thông số kỹ thuật này mô tả độ lệch cho phép của giá trị điện trở danh nghĩa và không được trình bày dưới dạng độ chính xác đo nhiệt độ tổng thể.
Đối với các mạch nhạy cảm với nhiệt độ, dung sai điện trở, dung sai giá trị B, thiết kế mạch, phương pháp hiệu chuẩn và điều kiện vận hành đều có thể ảnh hưởng đến kết quả đo nhiệt độ cuối cùng. Do đó, dung sai yêu cầu phải được chọn theo hệ thống cảm biến hoàn chỉnh.
Hằng số thời gian nhiệt của các mẫu được liệt kê là 2 giây hoặc 3 giây, tùy thuộc vào cấu trúc và kiểu chip. Hằng số thời gian nhiệt nhỏ hơn thường chỉ ra rằng nhiệt điện trở đạt đến trạng thái cân bằng nhiệt với các điều kiện xung quanh nhanh hơn.
Phản hồi thực tế trong một mô-đun lắp ráp cũng phụ thuộc vào phương pháp lắp đặt, khớp nối nhiệt, vật liệu xung quanh và luồng không khí. Vì lý do này, đặc tính kỹ thuật của chip phải được đánh giá cùng với cấu trúc lắp đặt thực tế.
Chip nhiệt điện trở NTC có độ chính xác cao có thể được tích hợp vào mô-đun truyền thông quang học và bộ thu phát quang học để theo dõi nhiệt độ. Cấu trúc nhỏ gọn của nó cho phép bộ phận cảm biến được đặt gần các thành phần quang học nhạy cảm với nhiệt độ mà không cần thêm gói cảm biến bên ngoài thông thường.
Điều này đặc biệt có liên quan trong các tổ hợp quang học nơi không gian lắp đặt sẵn có bị hạn chế và cần phải theo dõi sự thay đổi nhiệt độ ở gần bộ phận được kiểm soát. Điện trở nhiệt NTC có thể liên kết bằng dây được sử dụng đặc biệt để cảm biến nhiệt độ trong các thiết kế bộ thu phát quang.
Chip NTC nhỏ gọn có thể được tích hợp vào các dụng cụ y tế và thiết bị thí nghiệm, nơi bộ phận cảm biến nhiệt độ cần phải vừa với khu vực lắp đặt hạn chế. Các giá trị điện trở, giá trị B và tùy chọn dung sai khác nhau cho phép linh kiện được khớp với các mạch cảm biến khác nhau.
Thông số kỹ thuật cuối cùng phải được chọn theo phạm vi nhiệt độ yêu cầu, đặc tính mạch, phương pháp lắp đặt và yêu cầu thiết bị áp dụng.
Mô-đun radar ô tô chứa các bộ phận điện tử nhỏ gọn có thể yêu cầu giám sát nhiệt độ trong quá trình vận hành. Hệ số dạng nhỏ của chip NTC cho phép tích hợp cảm biến nhiệt độ vào các cụm điện tử mật độ cao.
Đối với các ứng dụng ô tô, cần phải xác nhận nhiệt độ vận hành, đặc tính điện trở, dung sai, cấu trúc cơ khí và độ tin cậy trước khi chọn mô hình cuối cùng.
Con chip này cũng có thể được sử dụng trong phòng thí nghiệm và thiết bị thử nghiệm, nơi cần có bộ phận cảm biến nhiệt độ nhỏ gọn. Giá trị điện trở và B có thể được chọn theo mạch cảm biến, trong khi kích thước chip có thể được xem xét cùng với không gian lắp đặt có sẵn.
Đối với nguyên mẫu hoặc thiết bị tùy chỉnh, X-Meritan có thể đánh giá các yêu cầu dựa trên bản vẽ hoặc mẫu của khách hàng trước khi sản xuất.
Chip nhiệt điện trở NTC có độ chính xác cao có thể được đánh giá theo các yêu cầu điện tùy chỉnh. Các giá trị điện trở khả dụng bao gồm từ 1kΩ đến 1000kΩ, với giá trị B từ 3200K đến 4500K. Các tùy chọn dung sai điện trở là ±0,5% và ±1% có sẵn cho các thông số kỹ thuật đã chọn.
Khi yêu cầu một mô hình tùy chỉnh, khách hàng có thể cung cấp giá trị R25, B, dung sai, điều kiện vận hành và ứng dụng mục tiêu cần thiết. Các tham số này giúp xác định liệu một mô hình hiện có có thể được sử dụng hay không hay cần đánh giá một đặc điểm kỹ thuật mới.
Kích thước chip có thể được đánh giá theo không gian lắp đặt và quy trình lắp ráp có sẵn. Các mô hình hiện có bao gồm các cấu trúc nhỏ gọn như 0,45 × 0,45 × 0,20 mm và 0,45 × 0,45 × 0,25 mm.
Đối với các kích thước không chuẩn, X-Meritan có thể xem xét bản vẽ hoặc mẫu của khách hàng và xác nhận cấu trúc có thể đạt được cùng với các thông số điện được yêu cầu.
Tùy chọn điện cực mạ vàng hoặc bạc có sẵn cho các yêu cầu liên kết khác nhau. Vật liệu điện cực phải được lựa chọn cùng với vật liệu dây và quy trình liên kết dự định.
Trong quá trình phát triển mẫu, cấu trúc điện cực, phương pháp liên kết, kích thước chip và đặc tính điện có thể được kiểm tra trước khi sản xuất hàng loạt.
X-Meritan sản xuất các vật liệu và linh kiện liên quan đến chất bán dẫn, đồng thời cung cấp hỗ trợ sản xuất cho các linh kiện điện tử tùy chỉnh. Các thiết bị sản xuất hiện có bao gồm máy rung, máy hàn, máy đóng gói tự động và thiết bị cắt chính xác.
Đối với chip nhiệt điện trở NTC tùy chỉnh, việc sản xuất có thể được đánh giá từ mẫu hoặc bản vẽ của khách hàng. Trước khi sản xuất hàng loạt, giai đoạn xác nhận mẫu có thể được sử dụng để xác minh kích thước, thông số điện, yêu cầu điện cực và khả năng tương thích lắp ráp.
Quá trình này cung cấp cho khách hàng một điểm xác định để kiểm tra sản phẩm theo yêu cầu ứng dụng của họ trước khi đưa ra đơn đặt hàng sản xuất lớn hơn.
Phạm vi điện trở khả dụng là 1kΩ đến 1000kΩ, với giá trị B từ 3200K đến 4500K. Các mô hình tiêu chuẩn bao gồm các giá trị điện trở 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ và 100kΩ.
Các thông số kỹ thuật đã chọn có sẵn với dung sai điện trở ± 0,5% và ± 1%. Dung sai cần thiết phải được lựa chọn theo yêu cầu về cảm biến mạch và nhiệt độ.
Đúng. Tùy chọn điện cực mạ vàng hoặc bạc có sẵn. Liên kết dây vàng, nhôm và bạc có thể được đánh giá theo cấu hình điện cực và quy trình lắp ráp.
Phạm vi sản phẩm bao gồm các mẫu nhỏ gọn như 0,45 × 0,45 × 0,20 mm và 0,45 × 0,45 × 0,25 mm. Kích thước tùy chỉnh có thể được đánh giá từ bản vẽ hoặc mẫu của khách hàng, với kích thước cuối cùng tùy thuộc vào các thông số kỹ thuật về điện và kết cấu được yêu cầu.
Đúng. X-Meritan có thể đánh giá các yêu cầu về điện trở, giá trị B, kích thước, dung sai và điện cực tùy chỉnh. Bản vẽ hoặc mẫu của khách hàng có thể được sử dụng làm cơ sở để đánh giá sản phẩm và xác nhận mẫu.
Bắt đầu với điện trở cần thiết ở 25°C, giá trị B, phạm vi cảm biến nhiệt độ, dung sai điện trở, không gian lắp đặt sẵn có và phương pháp liên kết. Đối với các ứng dụng tùy chỉnh, việc cung cấp các yêu cầu về mạch, bản vẽ lắp đặt hoặc mẫu hiện có có thể giúp xác định thông số kỹ thuật phù hợp.
X-Meritan là nhà sản xuất có trụ sở tại Trung Quốc chuyên về vật liệu, linh kiện và sản phẩm quản lý nhiệt liên quan đến chất bán dẫn. Khả năng của nó bao gồm phát triển vật liệu, sản xuất linh kiện, sản xuất theo yêu cầu và hỗ trợ ứng dụng.
Công ty phục vụ các ứng dụng bao gồm truyền thông quang học, cảm biến, thiết bị y tế, điện tử ô tô và điện tử tiêu dùng. Sản phẩm được cung cấp cho Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á và các thị trường quốc tế khác.
Đối với Chip nhiệt điện trở NTC có độ chính xác cao, X-Meritan cung cấp hỗ trợ từ việc lựa chọn thông số kỹ thuật và đánh giá mẫu cho đến sản xuất theo yêu cầu. Khách hàng có thể cung cấp bản vẽ, mẫu hoặc yêu cầu về điện để đánh giá kỹ thuật trước khi sản xuất
