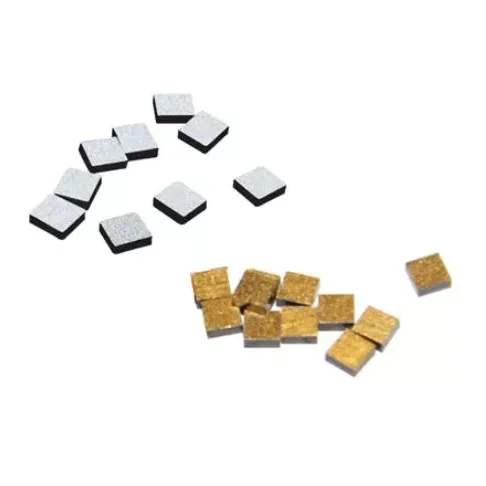

NTC đóng gói phim

X-Meritan phát triển các bộ phận cảm biến nhiệt độ nhỏ gọn dành cho thiết bị điện tử đòi hỏi phản ứng nhanh, phát hiện nhiệt ổn định và khả năng chống chịu môi trường. Cấu trúc đa lớp sử dụng các oxit kim loại chuyển tiếp như mangan và niken, với lớp nhạy cảm được sản xuất bằng phương pháp phún xạ magnetron.

NTC đóng gói bằng màng cung cấp phản ứng nhiệt thông thường trong vòng 3 giây, hoạt động từ -40°C đến +125°C và có giá trị B là 3950 K. Lớp màng ngoài trơ về mặt hóa học của nó có khả năng chống lại axit, kiềm và dung môi hữu cơ, khiến nó phù hợp cho các ứng dụng công nghiệp, y tế, điện tử tiêu dùng và ô tô.

Thông số kỹ thuật chính

Hiệu suất

Phản ứng nhiệt nhanh

Công suất nhiệt thấp khoảng 1 J/K giúp giảm độ trễ nhiệt và cho phép ổn định nhiệt độ thông thường trong vòng 3 giây. Điều này rất hữu ích cho việc theo dõi pin, dụng cụ y tế và điện tử công suất nơi cần phát hiện sự thay đổi nhiệt độ nhanh chóng.

Phạm vi nhiệt độ rộng

Phạm vi hoạt động từ -40°C đến +125°C hỗ trợ các ứng dụng tiếp xúc với điều kiện khởi động nguội, nhiệt độ môi trường cao và thay đổi nhiệt lặp đi lặp lại.

Kháng hóa chất

Lớp màng trơ ​​bên ngoài bảo vệ cấu trúc cảm biến chống lại axit, kiềm và dung môi hữu cơ. Để tiếp xúc liên tục với hơi ăn mòn có nồng độ cao, nên xác nhận ứng dụng cụ thể.

Độ chính xác và sức đề kháng

Độ chính xác nhiệt độ

Thông tin sản phẩm hiện có không xác định thông số kỹ thuật về độ chính xác phổ quát như ±1°C hoặc ±0,5°C. Độ chính xác thực tế của hệ thống phụ thuộc vào dung sai điện trở, dung sai giá trị B, thiết kế mạch, độ phân giải ADC, lắp đặt và hiệu chuẩn.

Đối với các dự án yêu cầu ±1°C hoặc ±0,5°C, độ chính xác mục tiêu phải được chỉ định trong RFQ để X-Meritan có thể đánh giá cấu hình phù hợp.

Tùy chọn kháng cự

Giá trị điện trở phải được chọn theo mạch đo và phạm vi nhiệt độ mục tiêu. Các cấu hình NTC phổ biến bao gồm 10kΩ, 47kΩ và 100kΩ, trong khi các giá trị và dung sai chính xác sẵn có phải được xác nhận cho mẫu X-Meritan đã chọn.

Các giá trị trên là những ví dụ lựa chọn chứ không phải là thông số kỹ thuật chung. Các thông số cuối cùng phải được xác nhận bằng bảng dữ liệu áp dụng.

So sánh cảm biến

So sánh công nghệ

Đối với các hệ thống điện tử nhỏ gọn trong phạm vi nhiệt độ quy định, cấu trúc màng mỏng mang lại sự kết hợp thực tế giữa phản ứng nhanh, kích thước nhỏ và tích hợp mạch dễ dàng.

Lĩnh vực ứng dụng

Thiết bị công nghiệp

NTC đóng gói bằng màng có thể theo dõi nhiệt độ trong động cơ, máy biến áp và thiết bị cấp điện. Phạm vi hoạt động rộng và phản ứng nhanh của nó hỗ trợ giám sát nhiệt theo thời gian thực.

Thiết bị y tế

Nhiệt kế kỹ thuật số và thiết bị chẩn đoán có thể được hưởng lợi từ khả năng chịu nhiệt thấp và phản ứng nhiệt nhanh. Đối với các ứng dụng y tế có yêu cầu nghiêm ngặt về độ chính xác, hệ thống đo lường hoàn chỉnh phải được xác nhận.

Điện tử tiêu dùng

Cấu trúc mỏng phù hợp với điện thoại thông minh, thiết bị đeo, hệ thống quản lý pin và các tổ hợp mật độ cao khác nơi không gian lắp đặt bị hạn chế.

Điện tử ô tô

Cảm biến có thể được sử dụng để giám sát khoang động cơ và bộ pin. Cấu trúc oxit Mn/Ni/Co được thiết kế cho các ứng dụng liên quan đến sự thay đổi nhiệt độ và ứng suất nhiệt.

Ghi chú tích hợp

Tự sưởi ấm

Dòng điện hoạt động phải duy trì trong giới hạn quy định. Dòng điện quá mức có thể gây ra hiện tượng tự nóng lên và gây ra lỗi đo nhiệt độ.

Xử lý cơ khí

Tránh uốn cong đột ngột, áp lực quá mức hoặc căng thẳng trên thân phim trong quá trình lắp đặt. Lớp chức năng mỏng yêu cầu xử lý có kiểm soát.

hàn

Sử dụng cấu hình hàn tiêu chuẩn công nghiệp thích hợp để giảm sốc nhiệt cho cấu trúc nhiều lớp. Các điều kiện hàn sản xuất phải được xác nhận trước khi sản xuất hàng loạt.

Yêu cầu RFQ

Đối với OEM và mua sắm số lượng lớn, người mua nên cung cấp giá trị điện trở cần thiết, dung sai điện trở, giá trị B, nhiệt độ vận hành, độ chính xác của mục tiêu, thời gian phản hồi, kích thước, phương thức kết nối, môi trường ứng dụng và số lượng ước tính.

Ví dụ: RFQ có thể chỉ định: điện trở danh định 10kΩ hoặc 100kΩ, dung sai ±1%, hoạt động -40°C đến +125°C và độ chính xác của hệ thống ±0,5°C. Sau đó, X-Meritan có thể đánh giá cấu hình phù hợp tùy theo ứng dụng thực tế.

X-Meritan hỗ trợ các yêu cầu về cảm biến nhiệt độ cho các nhà sản xuất điện tử và các dự án OEM, bao gồm các yêu cầu về điện trở, dung sai, kích thước và hiệu suất dành riêng cho ứng dụng.

Câu hỏi thường gặp

Những giá trị điện trở nào có sẵn?

Các tùy chọn điện trở NTC phổ biến bao gồm 10kΩ, 47kΩ và 100kΩ. Giá trị điện trở, dung sai và giá trị B hiện có phải được xác nhận theo yêu cầu ứng dụng và mô hình X-Meritan đã chọn.

NTC có thể đạt được độ chính xác ±1°C hoặc ±0,5°C không?

Độ chính xác nhiệt độ cuối cùng phụ thuộc vào dung sai điện trở, dung sai giá trị B, thiết kế mạch, độ phân giải ADC, lắp đặt và hiệu chuẩn. Đối với các ứng dụng yêu cầu độ chính xác của hệ thống ±1°C hoặc ±0,5°C, X-Meritan có thể đánh giá cấu hình phù hợp dựa trên yêu cầu của khách hàng.

Phạm vi nhiệt độ hoạt động là gì?

Phạm vi nhiệt độ hoạt động được chỉ định là -40°C đến +125°C, giúp cảm biến phù hợp với nhiều ứng dụng công nghiệp, ô tô, pin, y tế và điện tử tiêu dùng.

Cảm biến phản ứng nhanh như thế nào với sự thay đổi nhiệt độ?

Thời gian phản ứng nhiệt thông thường là 3 giây. Phản hồi thực tế có thể khác nhau tùy thuộc vào phương pháp lắp đặt, tiếp xúc nhiệt, luồng không khí và môi trường xung quanh.

X-Meritan có thể cung cấp cấu hình NTC tùy chỉnh không?

Đúng. Đối với các dự án OEM và số lượng lớn, khách hàng có thể chỉ định giá trị điện trở, dung sai, giá trị B, phạm vi nhiệt độ, mục tiêu chính xác, kích thước, phương thức kết nối và các yêu cầu ứng dụng khác để đánh giá cấu hình.
