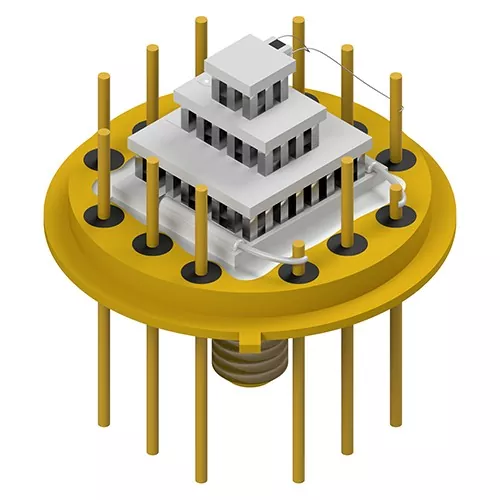

hội Peltier

Với tư cách là nhà sản xuất, X-meritan Peltier Assembly sử dụng công nghệ nhiệt điện bán dẫn để truyền nhiệt giữa mặt lạnh và mặt nóng của mô-đun.

Thuận lợi

Cấu trúc tích hợp nhỏ gọn

Peltier Assembly tích hợp các bộ phận làm mát nhiệt điện và các bộ phận tản nhiệt vào một bộ phận duy nhất. Cấu trúc này làm giảm nhu cầu về các bộ phận làm mát riêng biệt và đơn giản hóa việc lắp đặt trong không gian thiết bị hạn chế.

Cấu trúc làm mát trạng thái rắn

Việc lắp ráp hoạt động thông qua công nghệ làm mát nhiệt điện bán dẫn mà không cần các bộ phận làm lạnh dựa trên máy nén. Cấu trúc trạng thái rắn giúp loại bỏ chuyển động làm lạnh cơ học và giảm độ rung và tiếng ồn khi vận hành.

Thiết kế truyền nhiệt trực tiếp

Mô-đun nhiệt điện truyền nhiệt trực tiếp giữa mặt lạnh và mặt nóng. Thiết kế này cho phép kiểm soát nhiệt độ cục bộ cho các linh kiện điện tử yêu cầu điều kiện nhiệt ổn định.

Hệ thống tản nhiệt tích hợp

Mặt lạnh sử dụng khối truyền nhiệt bằng nhôm hoặc đồng để thu nhiệt từ khu vực mục tiêu. Mặt nóng tích hợp tản nhiệt bằng nhôm và quạt để giải phóng nhiệt lượng truyền qua và duy trì sự cân bằng nhiệt của cụm.

Cấu hình kết cấu linh hoạt

Cấu trúc lắp ráp có thể được điều chỉnh theo yêu cầu lắp đặt, bao gồm kích thước, cấu hình TEC và giao diện kết nối.

Thành phần cốt lõi

Hiệu suất của Peltier Assembly phụ thuộc vào sự phối hợp giữa các bộ phận làm mát bán dẫn, vật liệu truyền nhiệt và cấu trúc cơ khí.

Chip làm mát nhiệt điện

Chip làm mát nhiệt điện là thành phần cốt lõi chịu trách nhiệm truyền nhiệt. Khi dòng điện đi qua vật liệu bán dẫn, nhiệt được hấp thụ ở một phía và tỏa ra ở phía đối diện, tạo ra hiệu ứng làm mát.

Chất nền gốm

Chất nền gốm cung cấp khả năng cách điện và hỗ trợ cơ học cho các bộ phận nhiệt điện. Chúng cũng hoạt động như một phần của đường truyền nhiệt giữa chip bán dẫn và các bộ phận bên ngoài.

Vật liệu giao diện nhiệt

Mỡ silicon dẫn nhiệt cao được bôi giữa các bề mặt tiếp xúc để cải thiện sự dẫn nhiệt và giảm tổn thất truyền nhiệt do các khoảng trống bề mặt.

Khối truyền nhiệt mặt lạnh

Mặt lạnh sử dụng các khối nhôm hoặc đồng để truyền nhiệt từ bộ phận được làm mát sang mô-đun nhiệt điện.

Cấu trúc tản nhiệt mặt nóng

Mặt nóng tích hợp tản nhiệt bằng nhôm và quạt giúp loại bỏ nhiệt lượng truyền từ mặt lạnh và nhiệt sinh ra trong quá trình hoạt động.

Cấu trúc cố định cơ khí

Vít cấp công nghiệp hoặc nhựa epoxy được sử dụng để cố định các bộ phận bên trong và bên ngoài, duy trì sự ổn định của cụm lắp ráp trong quá trình vận hành.

Ứng dụng

Do cấu trúc nhỏ gọn và phương pháp làm mát dựa trên chất bán dẫn, X-meritan Peltier Assembly phù hợp với các thiết bị yêu cầu điều chỉnh nhiệt độ cục bộ và truyền nhiệt có kiểm soát.

Quy trình sản xuất và kiểm soát chất lượng

Sản xuất X-meritan bao gồm phát triển vật liệu nhiệt điện, xử lý thành phần TEC và tích hợp lắp ráp.

Thiết bị sản xuất: Lò nhúng thiếc, máy tạo khuôn rung, máy hàn, lò nướng, máy in phun, mỏ hàn, máy phân phối, máy hàn kín tự động, máy cắt, máy đông đặc, thiết bị hàn nóng chảy lại và máy in hoàn toàn tự động.

Kiểm tra lắp ráp

Vị trí đặt chip nhiệt điện: Xác minh độ chính xác của việc lắp ráp và định vị chip.

Liên kết bề mặt gốm: Kiểm tra tình trạng liên kết giữa bề mặt gốm và các thành phần nhiệt điện.

Kết nối hàn: Kiểm tra các mối hàn để đảm bảo độ ổn định về điện và cơ.

Ứng dụng Giao diện Nhiệt: Xác nhận mức độ phủ keo tản nhiệt và tình trạng bề mặt tiếp xúc.

Độ ổn định của cấu trúc cơ học: Kiểm tra độ bền cố định và tính toàn vẹn của cụm tổng thể.

Kiểm tra hiệu suất cuối cùng

Tình trạng kết nối điện: Xác minh trạng thái kết nối điện.

Tính nhất quán về cấu trúc: Kiểm tra tình trạng lắp ráp và căn chỉnh các thành phần.

Tình trạng đường truyền nhiệt: Kiểm tra tính toàn vẹn của đường dẫn nhiệt.

Hoạt động làm mát và tản nhiệt: Xác nhận chức năng làm mát và hoạt động tản nhiệt.

Câu hỏi kỹ thuật thường gặp

Làm cách nào để gắn Peltier Assembly?

Trước khi lắp đặt, đảm bảo bề mặt tiếp xúc bằng phẳng và sạch sẽ. Bôi đều keo tản nhiệt giữa mô-đun và bề mặt tiếp xúc. Siết chặt đều các vít cố định để tránh gây áp lực quá lớn lên bề mặt gốm.

Mặt nóng phải có đủ không gian để tản nhiệt. Tiếp xúc nhiệt kém hoặc khả năng giải phóng nhiệt không đủ có thể làm giảm hiệu suất làm mát.

Bên nào nóng, bên nào lạnh?

Mặt lạnh hấp thụ nhiệt từ bộ phận mục tiêu, trong khi mặt nóng tỏa nhiệt qua bộ tản nhiệt và quạt.

Trong quá trình cài đặt:

● Mặt lạnh kết nối với bộ phận cần làm mát.

● Mặt nóng kết nối với cấu trúc tản nhiệt.

● Luồng không khí xung quanh tản nhiệt phải không bị cản trở.

Tôi cần loại nguồn điện nào?

Nguồn điện phải phù hợp với thông số kỹ thuật điện của mô-đun làm mát nhiệt điện đã chọn.

Những cân nhắc được đề xuất:

● Sử dụng nguồn điện DC ổn định.

● Khớp các yêu cầu về điện áp và dòng điện với thông số kỹ thuật của mô-đun TEC.

● Tránh tình trạng nguồn điện không ổn định có thể ảnh hưởng đến hoạt động làm mát.

Tại sao mặt nóng của tôi không làm mát hệ thống?

Các nguyên nhân phổ biến bao gồm:

● Công suất tản nhiệt không đủ

● Tiếp xúc kém giữa các bề mặt truyền nhiệt

● Ứng dụng mỡ tản nhiệt không đồng đều

● Bụi chặn bề mặt tản nhiệt

● Lắp đặt cấu trúc làm mát không đúng cách

Mặt nóng phải liên tục giải phóng nhiệt lượng truyền vào. Sự tích tụ nhiệt có thể làm giảm hiệu quả làm mát.

Tại sao chọn X-merita

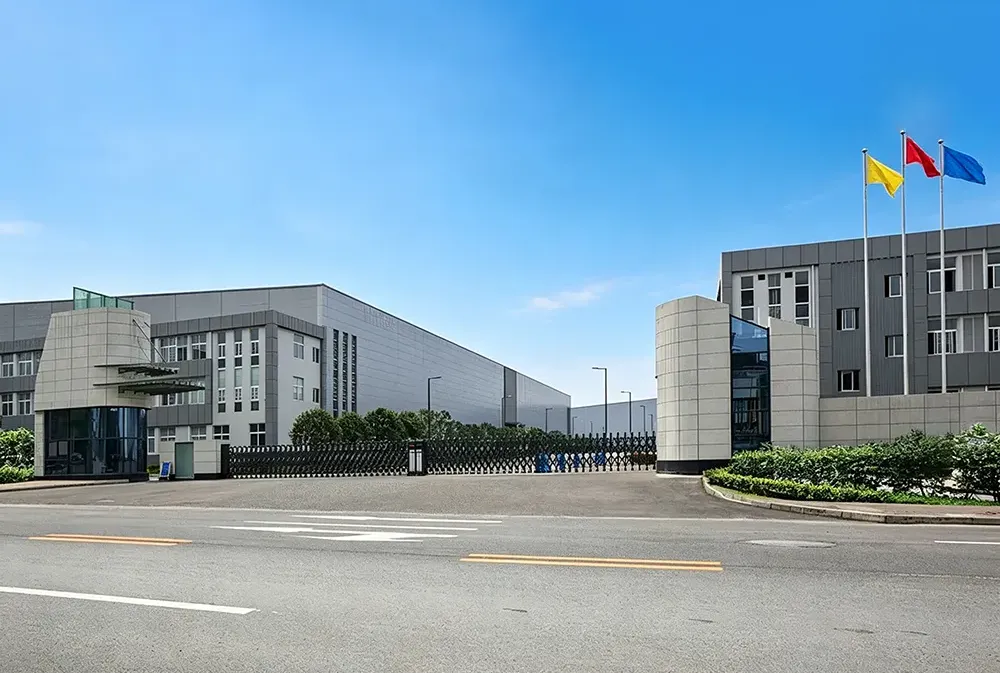

X-meritan có khả năng sản xuất bao gồm vật liệu nhiệt điện, linh kiện TEC và cụm nhiệt tích hợp. Hệ thống sản xuất hỗ trợ quy trình hoàn chỉnh từ phát triển vật liệu nhiệt điện đến tích hợp Peltier Assembly.

Khả năng sản xuất chính bao gồm:

● Phát triển vật liệu nhiệt điện: Phát triển và xử lý vật liệu nhiệt điện cho các ứng dụng thành phần TEC.

● Sản xuất lắp ráp hoàn chỉnh: Tích hợp chip nhiệt điện, chất nền gốm, vật liệu giao diện nhiệt, khối truyền nhiệt, tản nhiệt và quạt vào các cụm làm mát đã hoàn thiện.

● Thiết bị gia công nội bộ: Dây chuyền sản xuất được trang bị lò nhúng thiếc, máy tạo khuôn rung, máy hàn, máy phân phối, máy hàn kín tự động, thiết bị hàn nóng chảy lại và các thiết bị lắp ráp khác.

● Kiểm tra chất lượng nhiều giai đoạn: Kiểm soát các quy trình chính bao gồm đặt chip, liên kết nền gốm, kết nối hàn, ứng dụng giao diện nhiệt và kiểm tra tình trạng lắp ráp cuối cùng.

● Khả năng thiết kế kết cấu nhiệt: Phát triển các cấu trúc truyền nhiệt và tản nhiệt theo các yêu cầu tích hợp thiết bị khác nhau.

Kinh nghiệm sản xuất X-meritan bao gồm các ứng dụng trong truyền thông cáp quang, thiết bị y tế công nghiệp, điện tử ô tô thông minh, điện tử tiêu dùng và các công cụ nghiên cứu yêu cầu làm mát chất bán dẫn và kiểm soát nhiệt độ.
